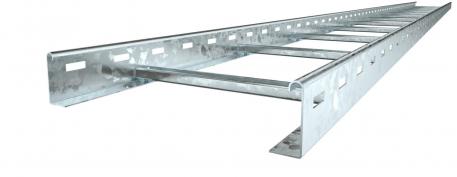

Tikashylly LCIS 60, 6 m C30 FT 6000 | 200 | 1,5 | ei
morepic-1 morepic-2 video-1

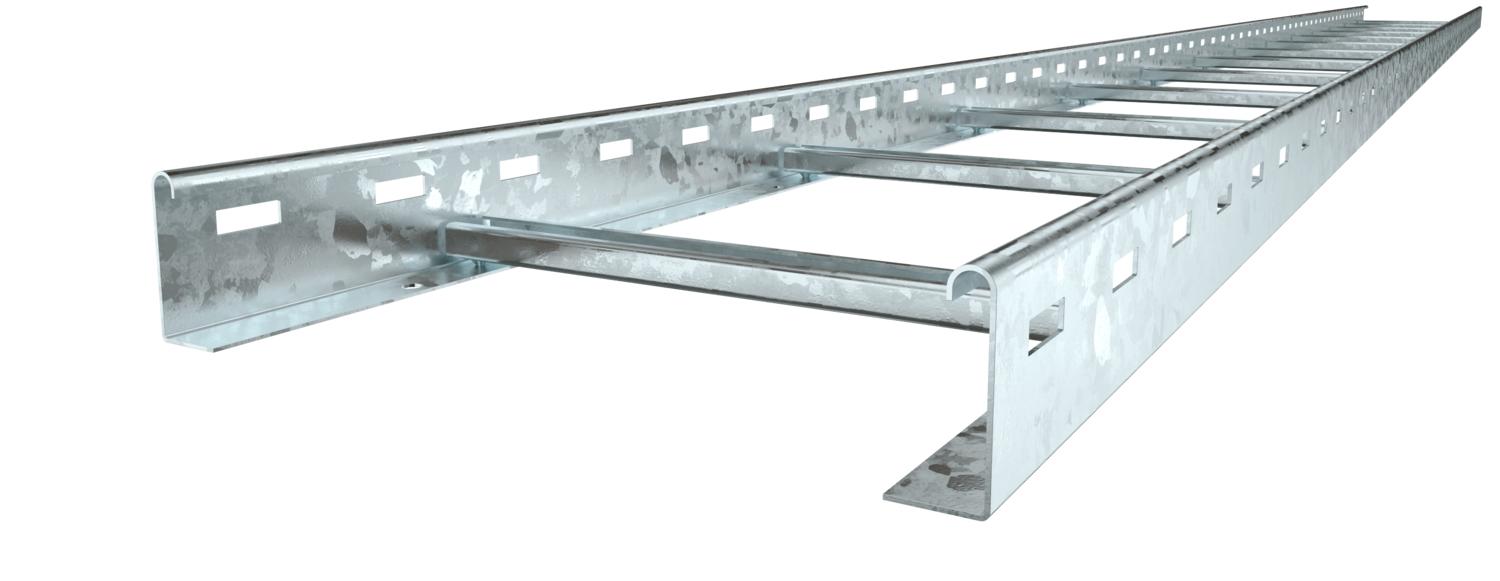

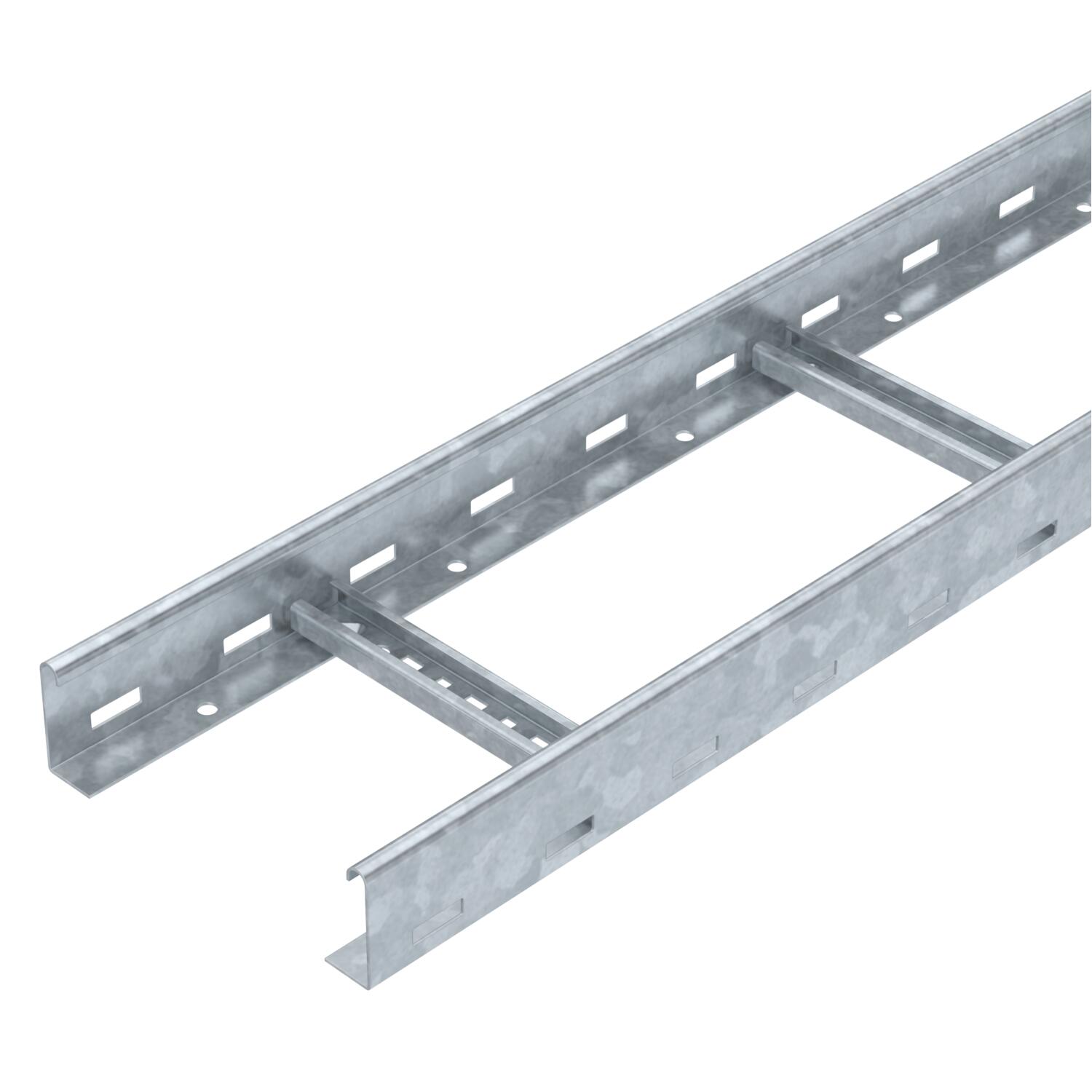

Tikashylly LCIS 60, 6 m C30 FT

Tuotenro 6209643 | EAN-numero 4012196431786 | Sähkönro 1466016

6000 mm
1,5 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus
Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä 2056.
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Tikashylly, sivun korkeus 60 mm
Tekniset tiedot

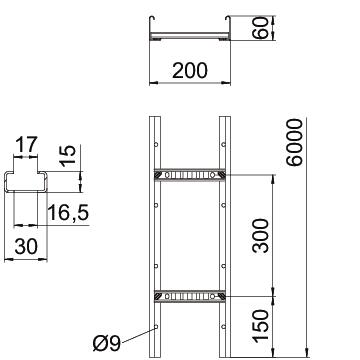

Mitat

Aukkomitta, piena 17,00
CO₂-jalanjälki (GWP) kehdosta portille 6,3009 kg CO₂e / 1 Metri
Hyötypoikkipinta 8000 mm²
Hyötypoikkipinta 80 cm²
Koko 60x200x6000
Korkeus 60 mm
Materiaali teräs
Materiaalivahvuus 1,5 mm
Mitta B 200 mm
Palonkestävyys ei
Pienan kiinnitys hitsattu
Pienaväli 300 mm
Pienojen malli Kisko rei'itetty
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 6000 mm
Pohjamitta 200 mm
Ruostumaton teräs, peitattu ei
Sivuprofiilin malli Matala profiili
Sivurei'itys kyllä
Tukiväli 1,5 m 3,3 kN/m
Tukiväli 2,0 m 2 kN/m
Tukiväli 2,5 m 1,3 kN/m
Tukiväli 3,0 m 1 kN/m
Tukiväli 3,5 m 0,78 kN/m
Tukiväli 4,0 m 0,4 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormituskaavio, tikashylly tyyppi LCIS 60
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Materiaalivahvuus Palonkestävyys Sähkönro Tuotenro Määrä pienin myyntiyksikkö
LCIS 620 6 FT 6000 mm 200 mm 1,5 mm ei 1466016 6209643
6 m
LCIS 630 6 FT 6000 mm 300 mm 1,5 mm ei 1466017 6209645
6 m
LCIS 640 6 FT 6000 mm 400 mm 1,5 mm ei 1466018 6209647
6 m
LCIS 650 6 FT 6000 mm 500 mm 1,5 mm ei 1466019 6209649
6 m
LCIS 660 6 FT 6000 mm 600 mm 1,5 mm ei 1466020 6209651
6 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale FT Jatkokappale FT LVG 60 FT 1462560 6208843
10 Kappale
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 200 FT ----- 6051367
3 m
Väliseinä 45 DD Väliseinä 45 DD TSG 45 DD 1462840 6062321
3 m

Asennustarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Päätysuoja Päätysuoja SKH 60 OR 6222537
40 Pari
Kiinnityskappale väliseinän kiinnitykseen A2 Kiinnityskappale väliseinän kiinnitykseen A2 KS KL A2 6062284
30 Kappale
