Huom: Tämä tuote on poistunut valikoimastamme.

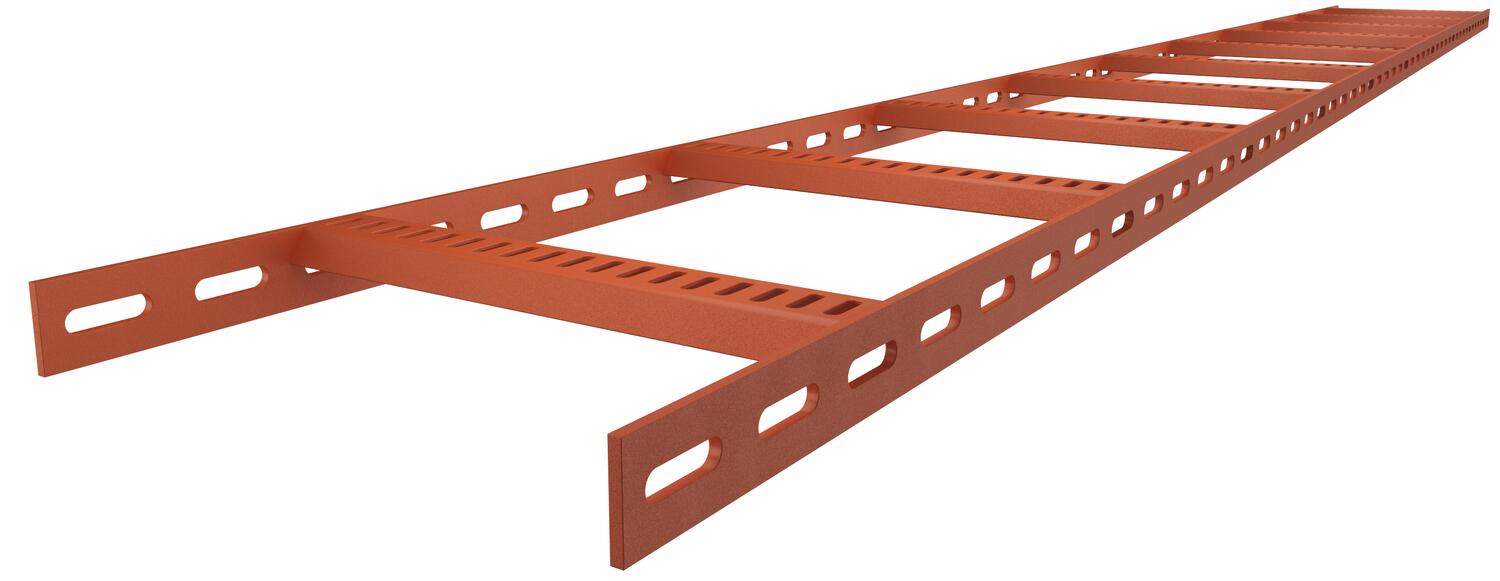

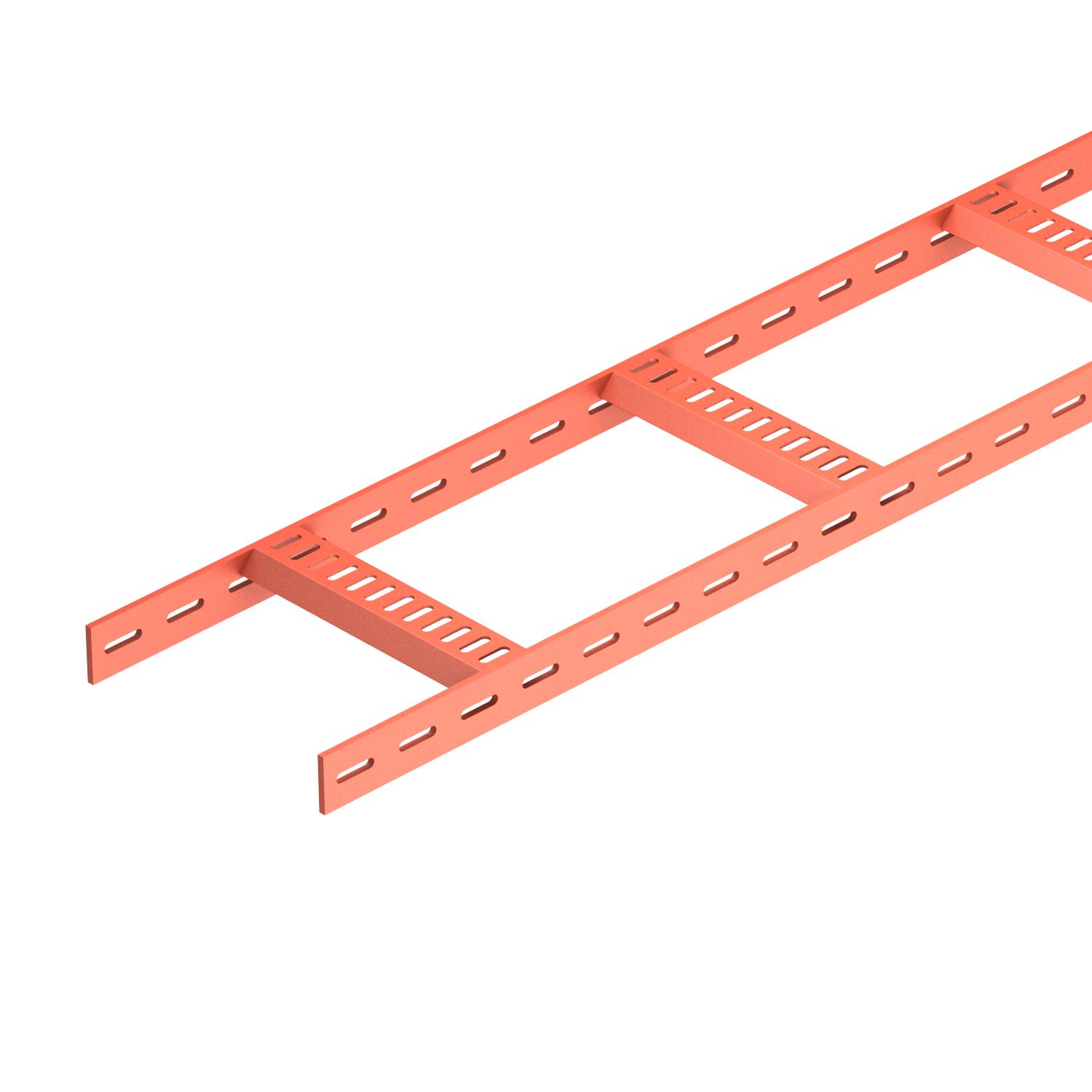

Tikashylly trapetsipienalla, standardi SG
Tuotenro 7097271 | EAN-numero 4012196980000
- Tuotteen kuvaus
-
Tuotteen kuvausTikashylly laiva-asennukseen rei'itetyllä sivuprofiililla ja sivun korkeudella 40 mm, hitsatuilla, alaspäin avoimilla pienoilla, rei'itetyillä pienoilla. Kuormitettavuus tarkastettu IEC mukaisesti jatkokappaleen tyyppi SLV kanssa. Hitsausprimeri tyyppi SIGMA-WELD 199.
-
- Tekniset tiedot
-
Tekniset tiedot

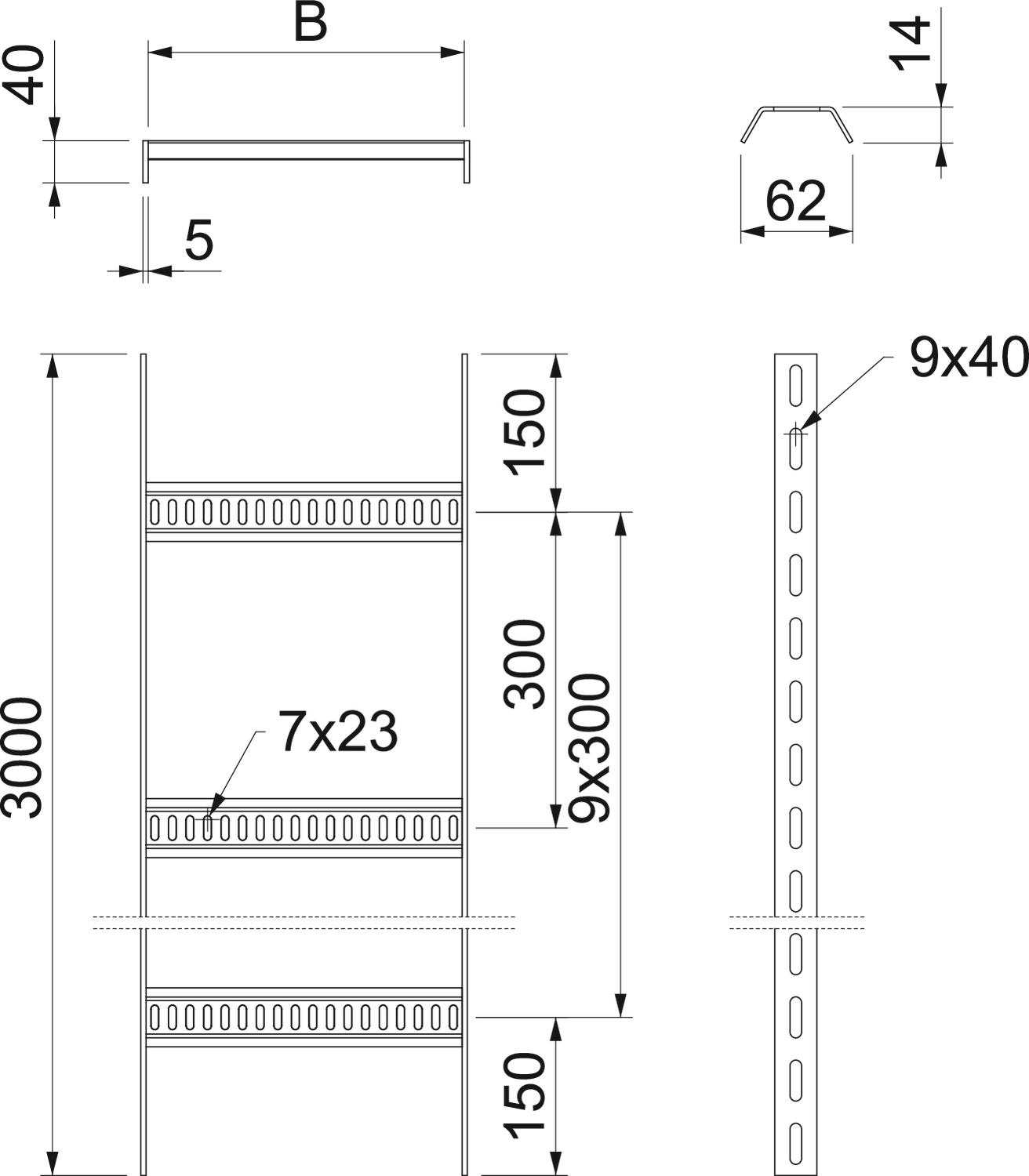

CO₂-jalanjälki (GWP) kehdosta portille 9,6156 kg CO₂e / 1 Metri Koko 40x610x3000 Korkeus 40 mm Materiaali teräs Materiaalivahvuus 5 mm Mitta B 610 mm Palonkestävyys ei Pienan kiinnitys hitsattu Pienaväli 300 mm Pienojen malli Kisko rei'itetty Pinta hitsaus primeroitu Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 600 mm Ruostumaton teräs, peitattu ei Sivuprofiilin malli Matala profiili Sivurei'itys kyllä Tukiväli 1,5 m 3 kN/m Tukiväli 2,0 m 2 kN/m Tukiväli 2,5 m 1 kN/m Tukiväli 3,0 m 0,6 kN/m Väri ruostepunainen Tekniset tiedot

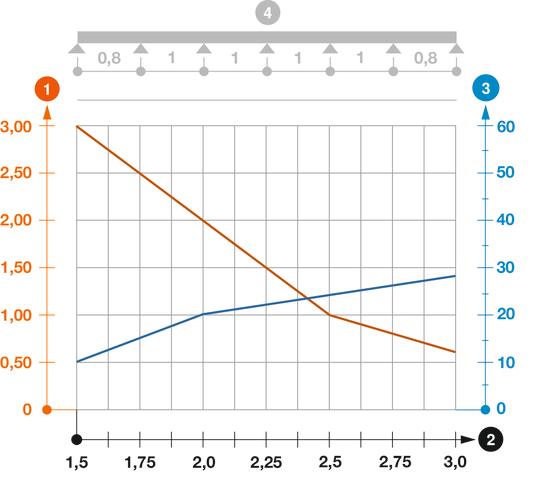

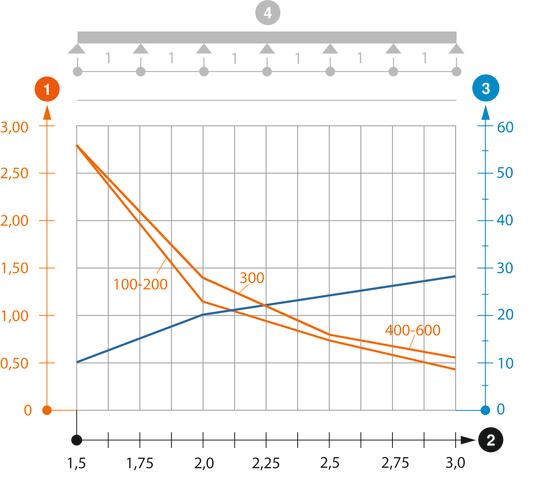

Kuormituskaavio, tikashylly tyyppi SL62
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
Kuormitustapa
-
- Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnitysvanne A2K, syvänmusta
SBR 8 A2K ----- 6490192 40 m
Kiinnitysvanne FSK, kivenharmaa
SBR 15 FSK 1317401 6490280 25 m - Lataukset
-
Tietolehti SL 62 600 SG / 7097271 , 0.27MB , pdfEU-vaatimustenmukaisuusvakuutus SL 62 600 SG / 7097271 , 0.15MB , pdfSuoritustasoilmoitus SL 62 600 SG / 7097271 , 0.55MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
