Uppoasennusjakorasia 200
Tuotenro 2003130 | EAN-numero 4012195023951 | Sähkönro 1627177
- Tuotteen kuvaus
-

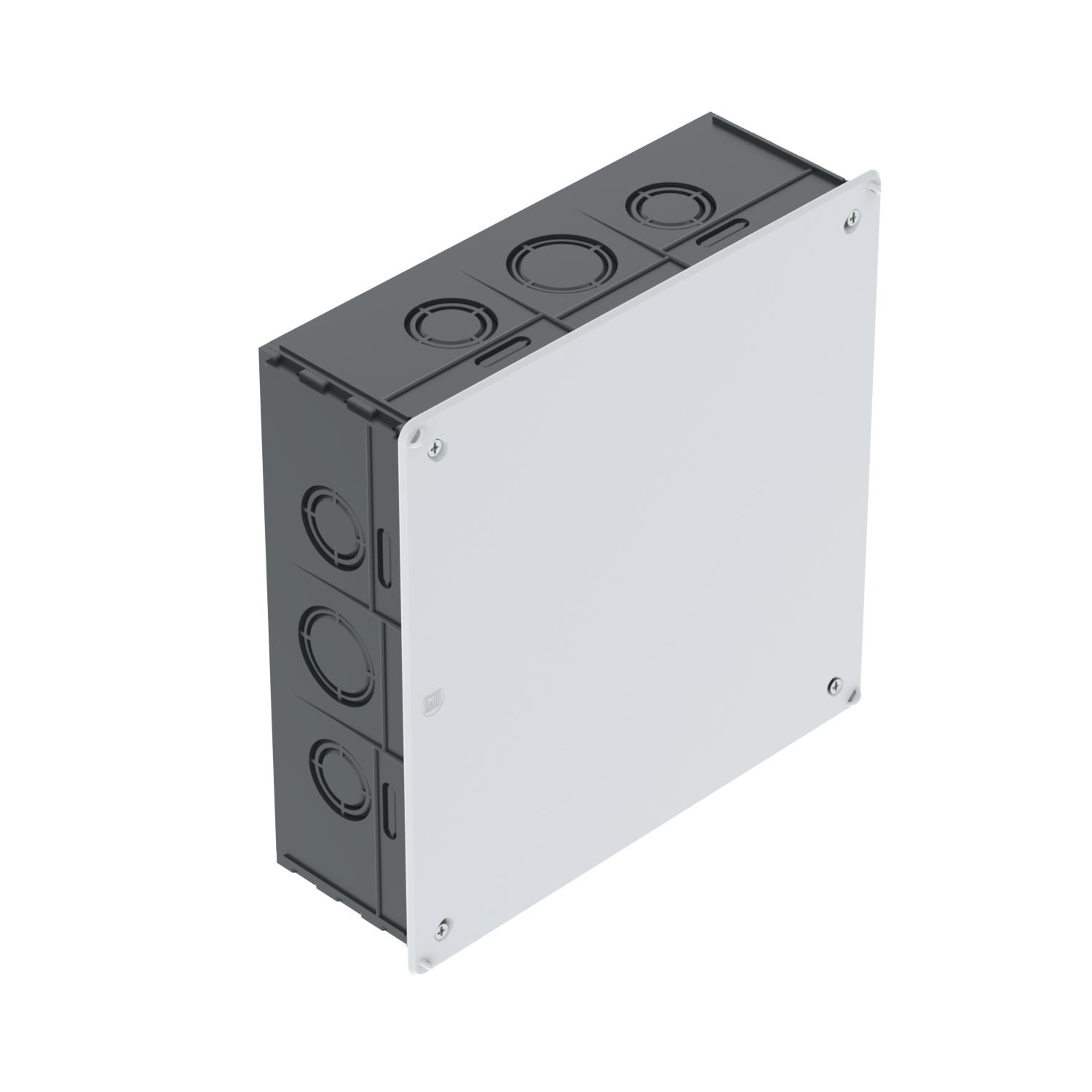

Tuotteen kuvausUppoasennusjakorasia liitäntään, asennus muurattuun rakenteeseen vähintään 65 mm asennussyvyydelle. Kannella ja kansiruuveilla (15 mm). Kannen reuna on tasainen, pinta karhea.
• 4 läpivientiä asennusputkille sivulla Ø 34,6 ja 28,5 mm
• 8 läpivientiä asennusputkille sivulla Ø 28,5 ja 21,5 mm
• 8 läpivientiä sivulla lattajohtimille/nauhakaapeleille
• 2 läpivientiä asennusputkille Ø 34,6 ja 28,5 mm pohjassa
• 2 läpivientiä lattajohtimille/nauhakaapeleille pohjassa
-
- Tekniset tiedot
-
Tekniset tiedot

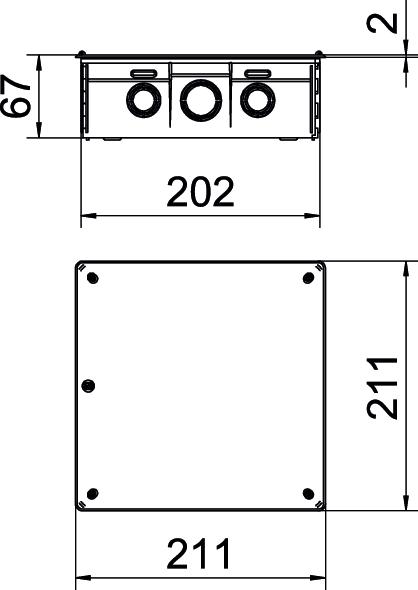

Aihiot 24 Asennustyyppi_ NYM-kaapelit, tietoverkkojohdot ja aallotetut asennusputket Halogeeniton ei Ilmatiivis ei Iskunkestävä kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus ilman Kannen kiinnitys ruuvattu Kansi ei väritön Koko 200x200x65 Korkeus 65 mm Kotelointiluokka IP20 Kotelon läpivientitapa Aihiot Lattiataso min. 67 mm Materiaali polystyreeni Mitoitusjännite 400 V Mitta A 260 mm Mitta B 210 mm Mitta H 65 mm Muoto nelikulmainen Naulauskorvakkeella ei Nimellispoikkipinta min. 16 mm² Nysät ilman Palonkestävyys ilman Pituus 200 mm Pohjamitta 200 mm Ruuveilla ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 24 Suojattu ei Väri musta voidaan sulkea lyijykkeellä ei - Kaikki tyypit
