Uppoasennusjakorasia 250
Tuotenro 2003136 | EAN-numero 4012195024071 | Sähkönro 1156002
- Tuotteen kuvaus
-

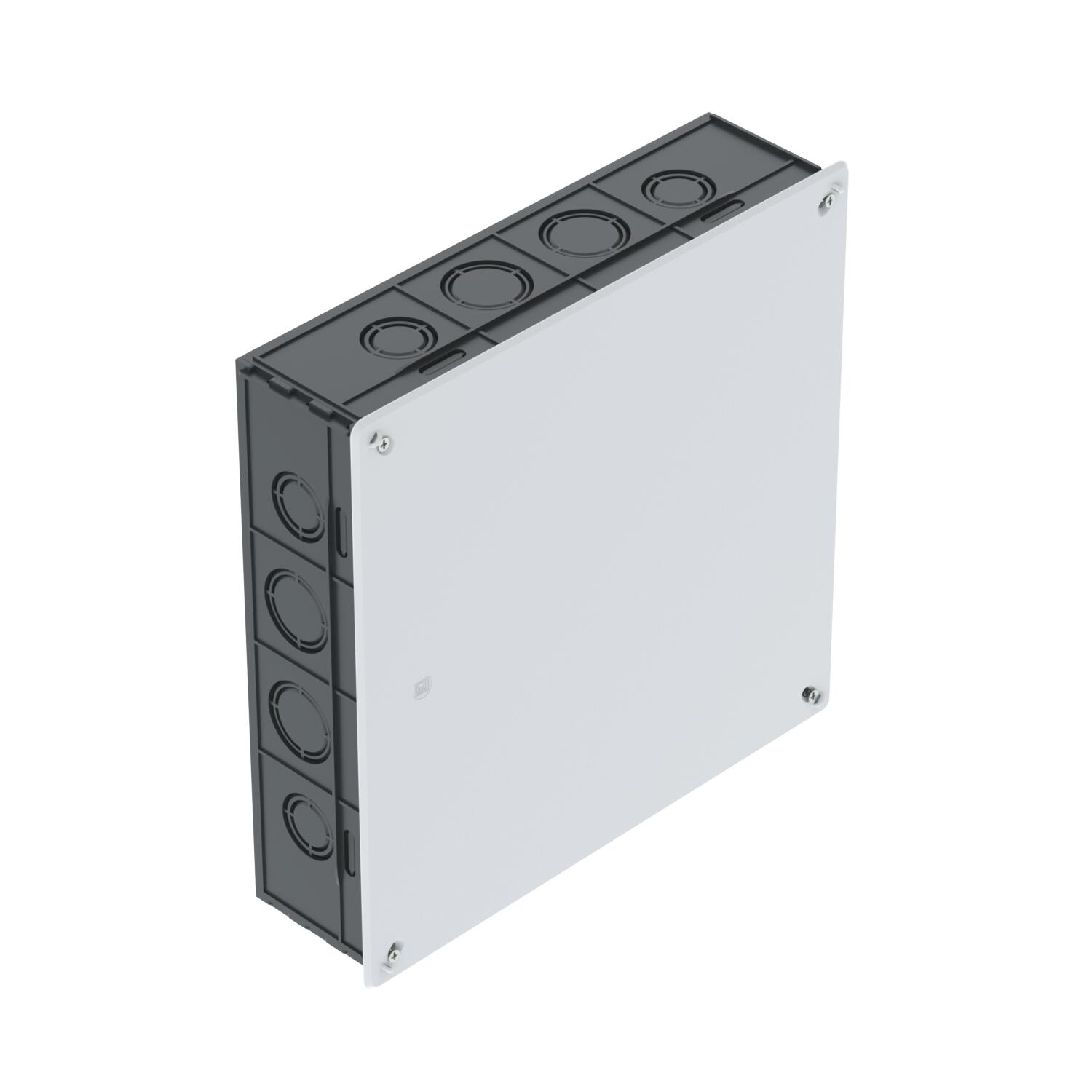

Tuotteen kuvausUppoasennusjakorasia liitäntään, asennus muurattuun rakenteeseen vähintään 65 mm asennussyvyydelle. Kannella ja kansiruuveilla (15 mm). Kannen reuna on tasainen, pinta karhea.
• 8 läpivientiä asennusputkille sivulla Ø 34,6 ja 28,5 mm
• 8 läpivientiä asennusputkille sivulla Ø 28,5 ja 21,5 mm
• 8 läpivientiä sivulla Ø 28,5 mm
• 8 läpivientiä sivulla Ø 21,5 mm
• 8 läpivientiä sivulla lattajohtimille/nauhakaapeleille
-
- Tekniset tiedot
-
Tekniset tiedot

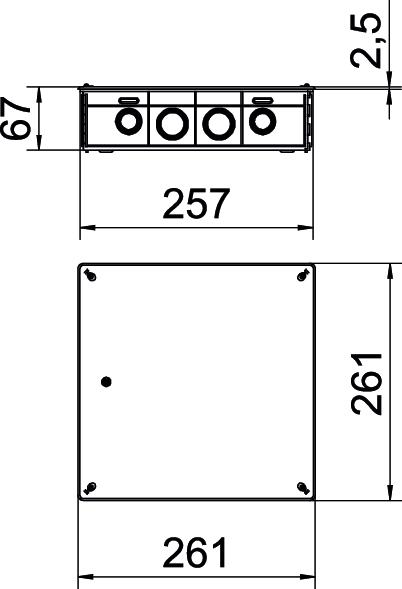

Aihiot 40 Asennustyyppi_ NYM-kaapelit, tietoverkkojohdot ja aallotetut asennusputket Halogeeniton ei Ilmatiivis ei Iskunkestävä kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus ilman Kannen kiinnitys ruuvattu Kansi ei väritön Koko 250x250x65 Korkeus 65 mm Kotelointiluokka IP20 Kotelon läpivientitapa Aihiot Lattiataso min. 67 mm Materiaali polystyreeni Mitoitusjännite 400 V Mitta A 328 mm Mitta B 260 mm Mitta H 65 mm Muoto nelikulmainen Naulauskorvakkeella ei Nimellispoikkipinta min. 16 mm² Nysät ilman Palonkestävyys ilman Pituus 250 mm Pohjamitta 250 mm Ruuveilla ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 40 Suojattu ei Väri musta voidaan sulkea lyijykkeellä ei - Kaikki tyypit
