Valurasia UGD350-3 GES9/55:lle

Tuotenro 7410062 | EAN-numero 4012195678762 | Sähkönro 1418022

Tuotenro / Tyyppi

Valun syvyys min.	55 mm

Valun syvyys maks.	80 mm

Kansimalli

Asennusaukko asennusyksikölle

Nimelliskoko

Kojerasioiden nimelliskoko

Tuotteen kuvaus

Tuotteen kuvaus

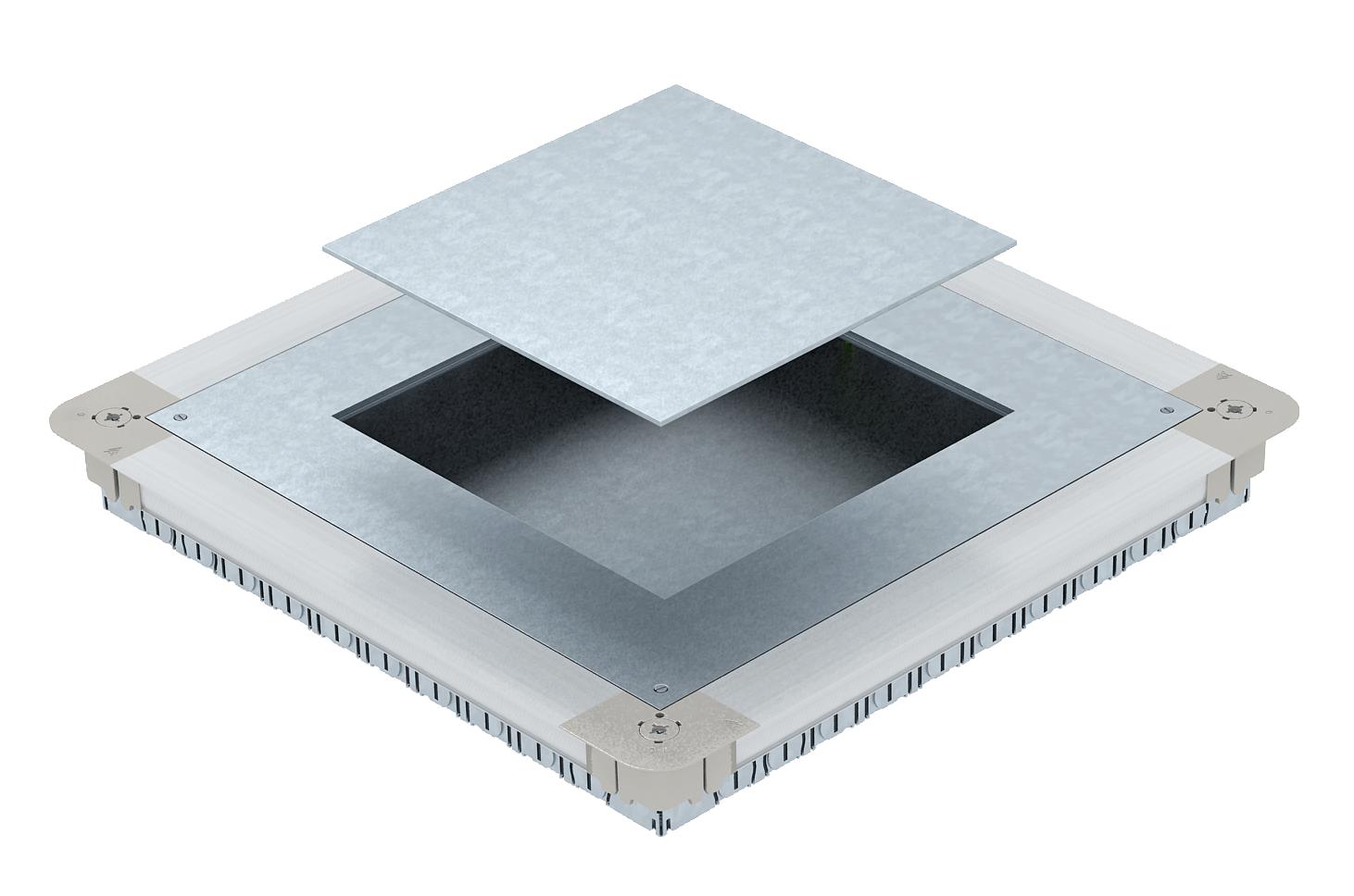

Valurasia aukkokannella ja umpikannella, sivuseinät terästä. Nelikulmaisen lattiarasian GES9 55 asennukseen valun syvyydestä 55 mm alkaen. Voidaan säätää portaattomasti valmiin pintavalun yläpinnan korkeudelle ja pintavalu voidaan valaa tiivisti reunaan asti. Sivuilla aukot asennusputkille 7 x M20, 3 x M25, 4 x M32. Käytettävä putkikoko valun syvyydellä 55 mm: M20.

Tekniset tiedot

Tekniset tiedot

Asennusaukko asennusyksikölle	nelikulmainen
Asennusaukko lattiarasialle	ei
asennusputkille	kyllä
CO₂-jalanjälki (GWP) kehdosta portille	22,8686 kg CO₂e / 1 Kappale
Irrotettavissa	ei
Irrottamismahdollisuus	asennuskalusteiden asennukseen
Kanavan leveys min.	190 mm
Kanavan pohjamitta maks.	350 mm
Kansimalli	nelikulmainen
Kojerasioiden nimelliskoko	9
Koko	467x467x55
Lattian hoito	kuiva
Mahdollisuus asentaa tiiviste	ei
Materiaali	teräs
Mitta A	467 mm

Mitta a	244 mm
Mitta B	467 mm
Mitta b	244 mm
Mitta h	55 mm
Nimelliskoko	350 mm
Pinta	nauhakuumasinkitty
Pohjalevy	kyllä
Säätöalue maks.	80 mm
Säätöalue min.	55 mm
Soveltuu lattiakanavaan	ei
Soveltuu lattiakanaviin	ei
Soveltuu umpinaiseen lattiakanavaan	ei
Upotettavissa lattiatasoon	kyllä
Valun syvyys maks.	80 mm
Valun syvyys min.	55 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Valun syvyys min.	Valun syvyys maks.	Kansimalli	Asennusaukko asennusyksikölle	Nimelliskoko	Kojerasioiden nimelliskoko	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
UGD55 250-3 9R	55 mm	80 mm	nelikulmainen	nelikulmainen	250 mm	9	-----	7410060	Kappale	1 Kappale
UGD55 350-3 9R	55 mm	80 mm	nelikulmainen	nelikulmainen	350 mm	9	1418022	7410062	Kappale	1 Kappale
UGD55 350-3R9R	55 mm	80 mm	pyöreä	pyöreä	350 mm	R9	-----	7410064	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Lattiarasia matalaan valuun 55mm	GES9 55U V 7011	-----	7405037	Kappale	1 Kappale
Lattiarasia matalaan valuun 55mm	GES9 55U V 9011	1418019	7405039	Kappale	1 Kappale
