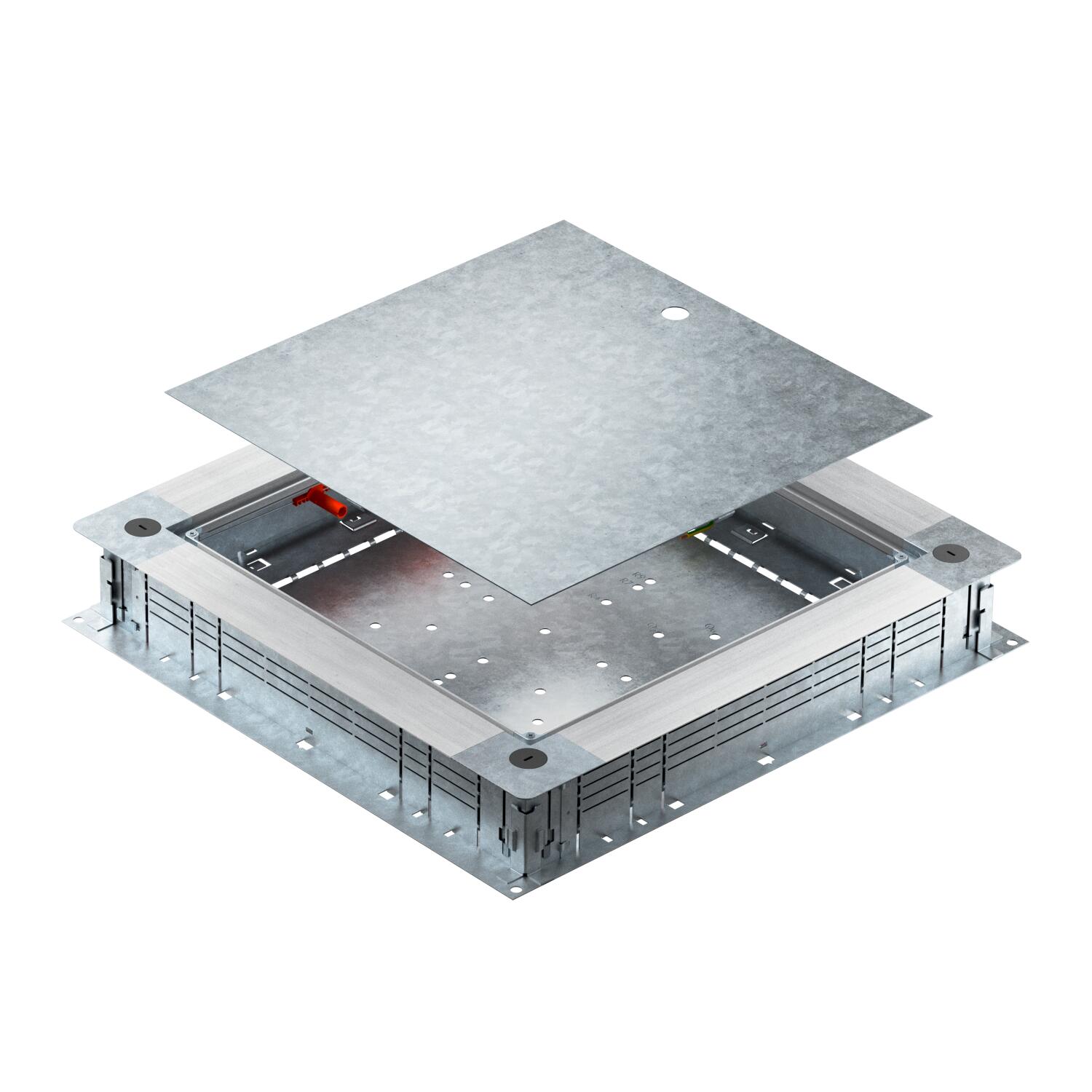

Valurasia UZD350-4
Tuotenro 7410023 | EAN-numero 4012197375355 | Sähkönro 1416005
- Tuotteen kuvaus
-
Tuotteen kuvausValurasia lattiakanaville, sivuseinät terästä. Valurasioiden aukkokansi lattiarasioiden asennukseen (tilattava erikseen). Voidaan säätää portaattomasti 80 - 160 mm syvyisen valun ylläpinnan korkeudelle. Pintavalu voidaan valaa tiiviisti reunaan asti. Valunjälkeinen äänieristysmahdollisuus, lisäosia käyttämällä voidaan käyttää myös raskaille kuormille soveltuvissa järjestelmissä. Kaapelien ja johtojen sisäänvienti 2-osaisessa valuun asennettavassa kanavassa.
-
- Tekniset tiedot
-
Tekniset tiedot

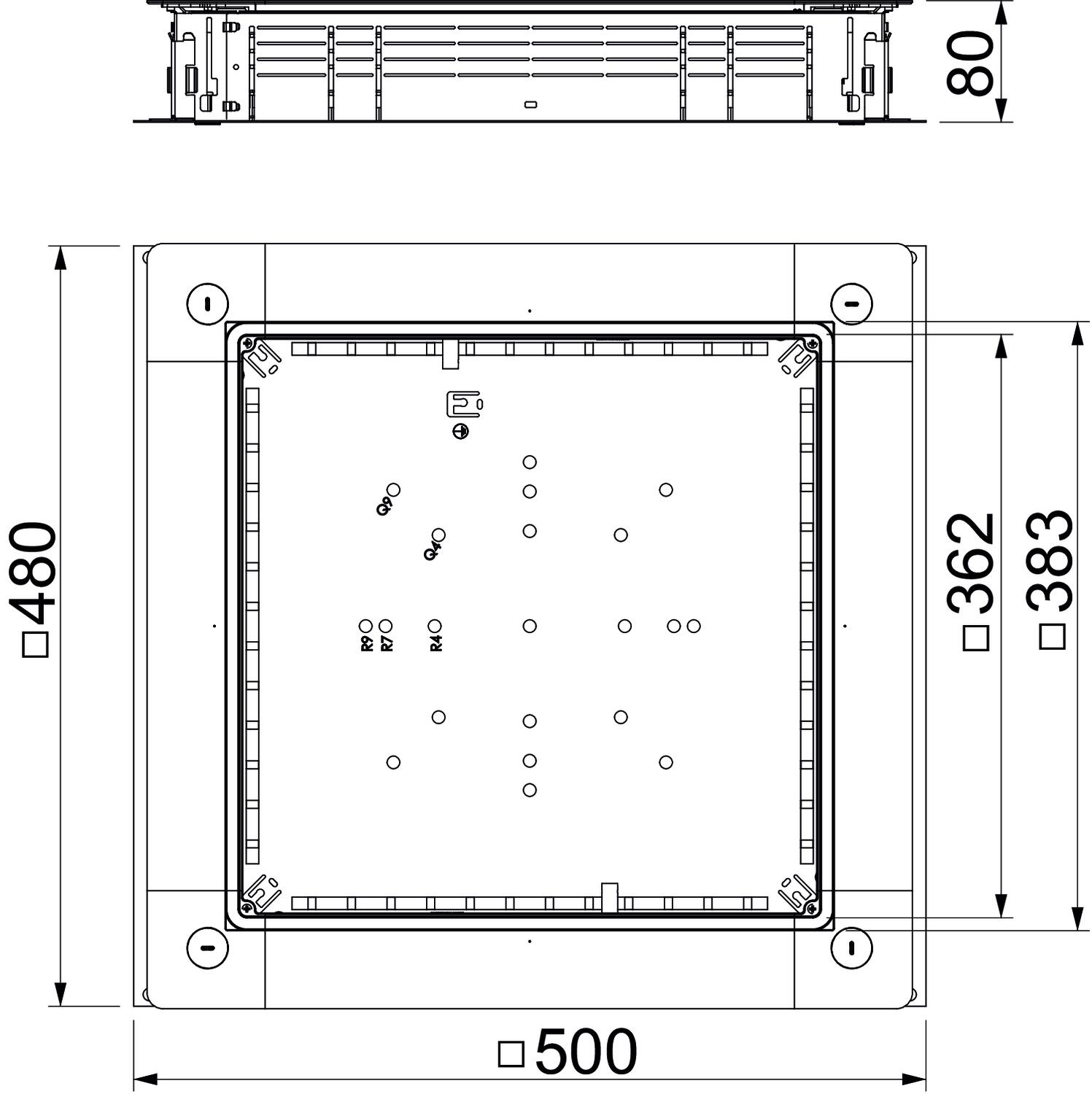

Asennettavien kojeiden lukumäärä 1 Asennusaukko asennusyksikölle nelikulmainen Asennusaukko lattiarasialle ei asennusputkille ei Irrotettavissa kyllä Kanavan leveys min. 190 mm Kanavan pohjamitta maks. 350 mm Kanavan sivumitta maks. 58 mm Kanavan sivumitta min. 28 mm Kansimalli yleinen Koko 500x480x80 Kotelointiluokka (IP) käytetyssä tilassa IP20 Mahdollisuus asentaa tiiviste kyllä Materiaali teräs Mitta a 362 mm Mitta A 480 mm Mitta b 383 mm Mitta B 500 mm Nimelliskoko 350 mm Pinta nauhakuumasinkitty Pohjalevy kyllä Säätöalue maks. 160 mm Säätöalue min. 80 mm Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan ei Valun syvyys maks. 160 mm Valun syvyys min. 80 mm Valun vähimmäissyvyys 80 - Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi valurasialle UZD350, kosteussuojattu
DUF 350-2 ----- 7400597 1 Kappale
Aukkokansi 350 nimelliskoko 4
DUG 350-3 4 1418707 7400505 1 Kappale
Aukkokansi 350 nimelliskoko 6
DUG 350-3 6 1418708 7400509 1 Kappale
Aukkokansi 350 nimelliskoko 9
DUG 350-3 9 1418709 7400513 1 Kappale
Aukkokansi 350 nimelliskoko R9
DUG 350-3 R9 1418186 7400549 1 Kappale
Maadoitusliitin
8AWR 1464409 6288704 10 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

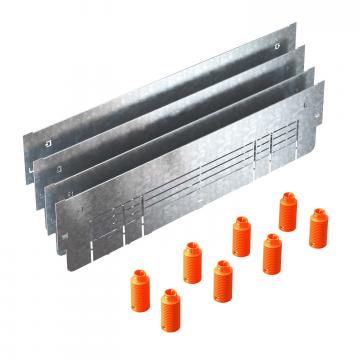

Height-compensation kit ASH 350-4 240
ASH 350-4 240 1416010 7410138 1 Pakkausyksikkö

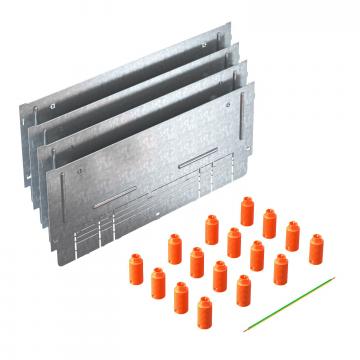

Height-compensation kit ASH 350-4 320
ASH 350-4 320 1416011 7410140 1 Pakkausyksikkö
Threaded rod for UZD 250/350
UZD GS 250/350 1416002 7410017 1 Pakkausyksikkö - Lataukset
-
