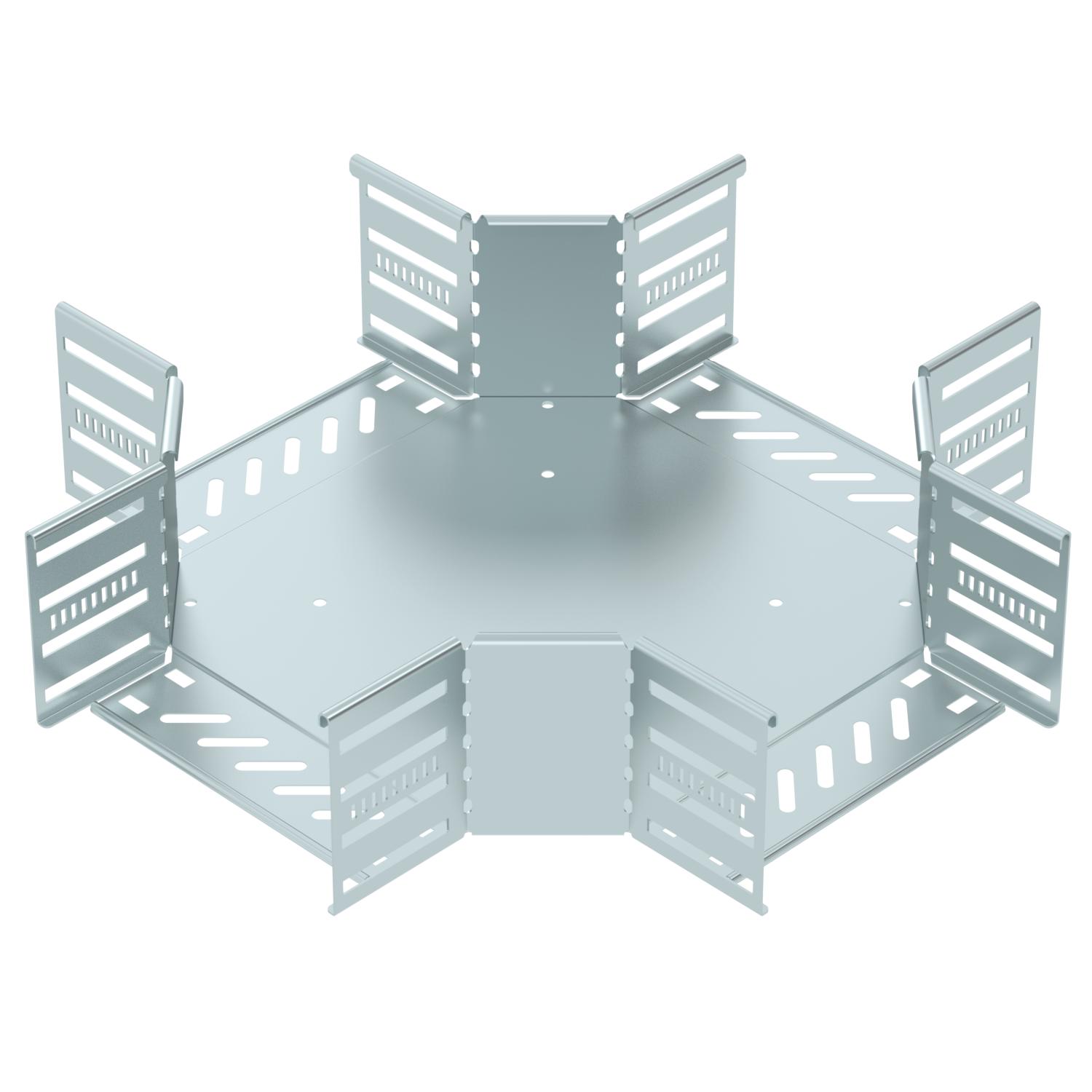

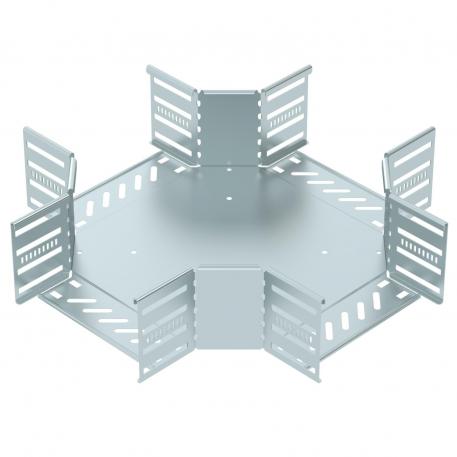

X-kappale 110 FS
Tuotenro 7027353 | EAN-numero 4012197338848
- Tuotteen kuvaus
-
Tuotteen kuvausX-kappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuviliitoksella. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot

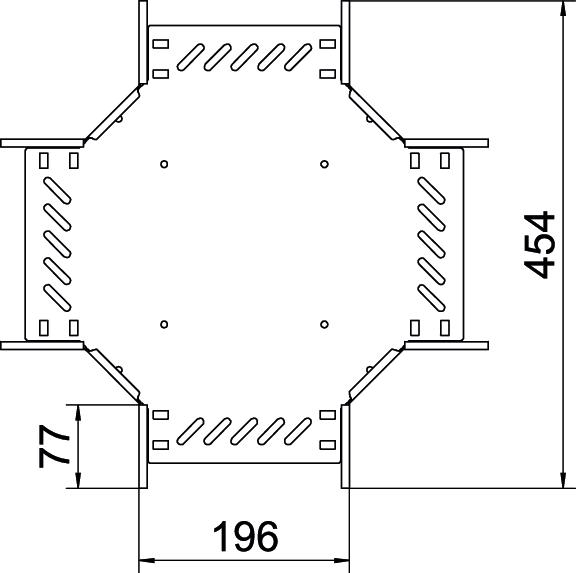

Kaapelihyllyjen jatkokappaletyyppi ruuvattu / kiinnitetty Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 110x200 Korkeus 110 mm Levyn paksuus 0,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Materiaalivahvuus 1,25 mm Mitta B 200 mm Mitta R 50 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pohjalevyn materiaalivahvuus 0,8 mm Pohjamitta 200 mm Ruostumaton teräs, peitattu ei Ruuvien suositeltu lukumäärä 40 St. Väri sinkki - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

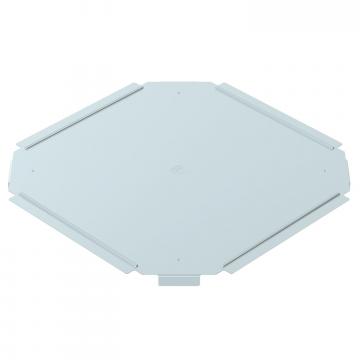

Kansi X-kappaleelle FS
RKD 200 FS 1416031 7027802 1 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kaksoiskiinnike muotokappaleen A2 asennukseen
DOP A2 1415986 6035998 10 Kappale - Lataukset
-
Tietolehti RK 120 FS / 7027353 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus RK 120 FS / 7027353 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus RK 120 FS / 7027353 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus RK 120 FS / 7027353 , 0.13MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.95MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
