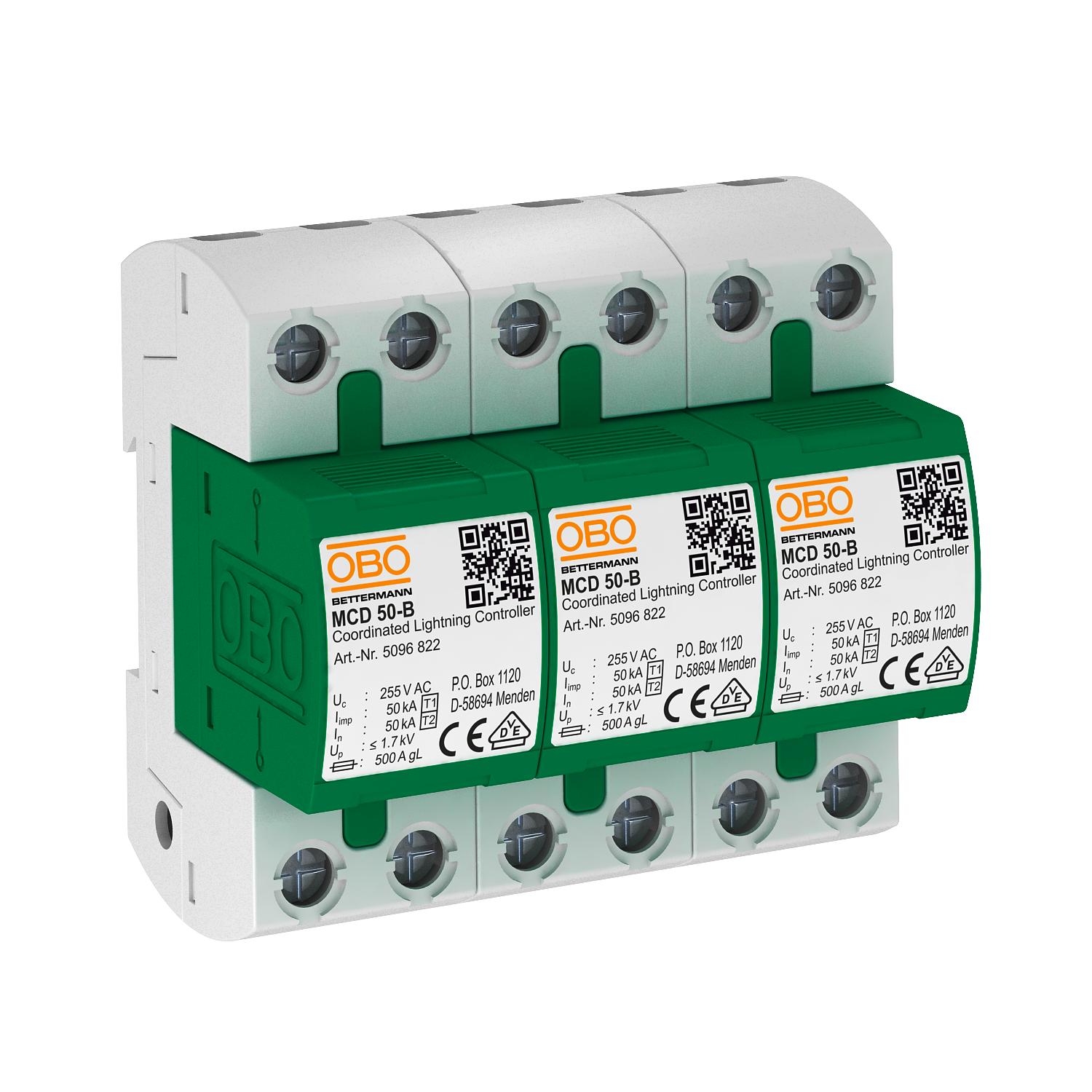

Yhdistelmäsuoja 3-napainen
Tuotenro 5096877 | EAN-numero 4012195077077 | Sähkönro 5808022
- Tuotteen kuvaus
-

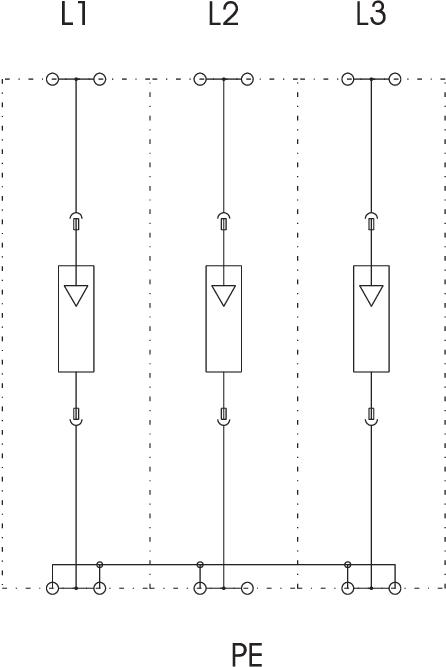

Tuotteen kuvausYhdistelmäsuoja tyyppi T1+T2 , 3-napainen, asennus TN-C-verkkoihin.
Täysin esikytketty ja liitäntävalmis:
3 x MCD 50-B: koordinoitu salamavirtasuoja tyyppi 1+2 EN 61643-11. Liitäntä 0:sta 2:een (LPL) salamasuojaustasojen mukaisesti standardin IEC 62305 tai VDE 0185-305 mukaan.
• salamaylijännitesuojaus VDE 0185-305 (IEC 62305) mukaan
• salamavirran purkauskyky 50 kA (10/350) napaa kohden ja yhteensä maks. 150 kA (10/350)
• suojaustaso <1,7 kV, mahdollistaa laitesuojauksen
• oikosulkuvirran kestävä 10 kA, suurin sallittu etusulake 500 A gL/gG
• koteloidut ei-ulospuhaltavat kipinävälit
Käyttö: teollisuuslaitokset ja rakennukset luokkien I-IV ulkopuolisella salamasuojauksella.
-
- Tekniset tiedot
-
Tekniset tiedot

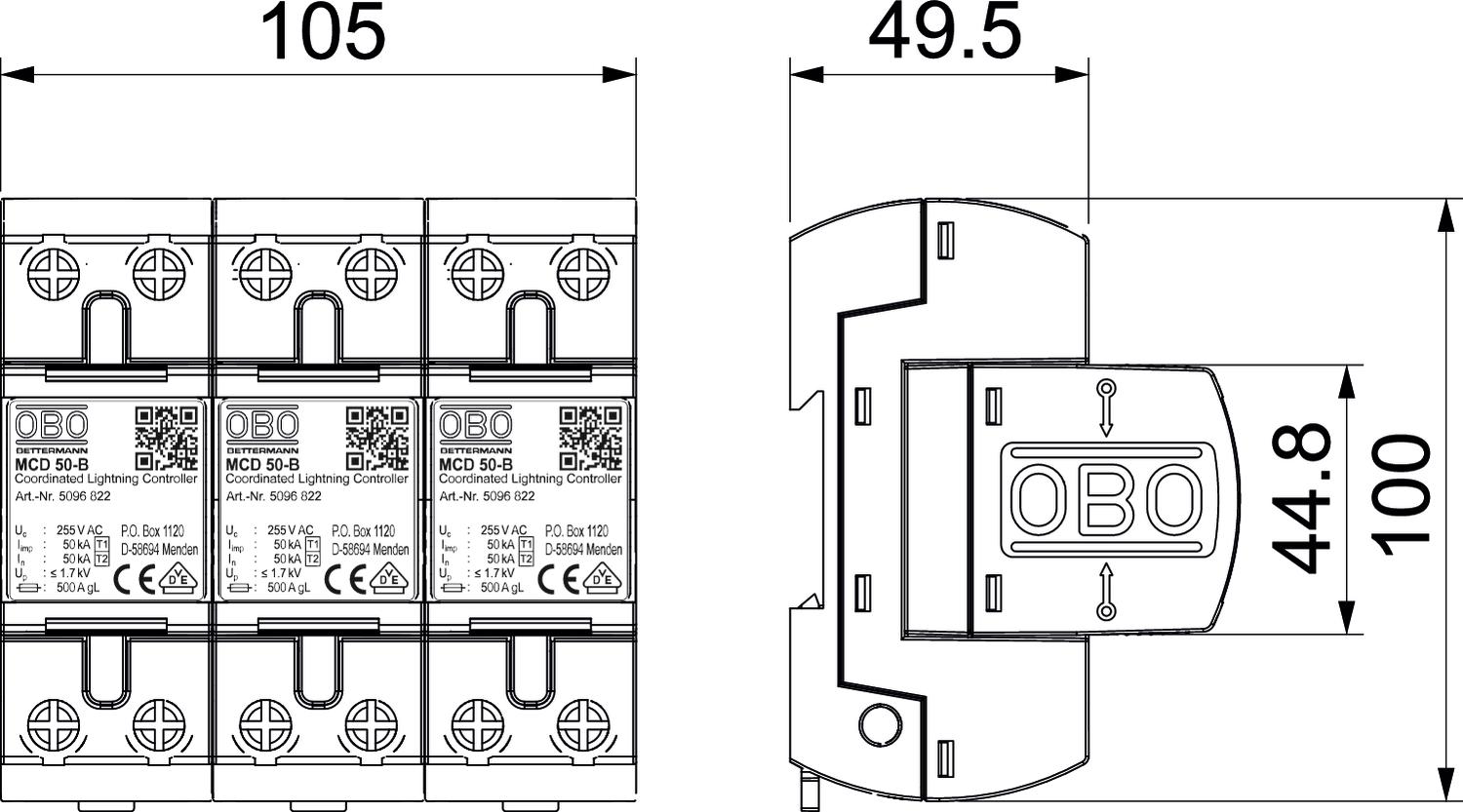

Asennustapa Asennuskisko 35 mm Enimmäissulake 500 A Etähälytyskosketin ei Hyväksynnät VDE Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 50 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 10 mm² Johtolaji ylijännitesuojalle Sähkönsyöttöjohto AC Käyttölämpötila maks. 85 °C Käyttölämpötila min. -40 °C Koko 255V Korkein jatkuva jännite (L-N) 255 V Korkein jatkuva jännite AC 255 V Korkeus 69 mm Kotelointiluokka IP20 LPZ 0→2 Maks. verkonpuoleinen ylijännitesuoja 500 Malli 3-napainen Merkinanto laitteessa ei ole Napojen lukumäärä 1 Napojen malli 3 Nimellisjännite AC (50 / 60 Hz) 230 V Nimellispurkausvirta (8/20 µs) 50 kA Nimellispurkausvirta (8/20 µs) [L-N] 50 kA OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin) 125 A Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla 10 kA Oikosulunkestävyys 10 kA Pituus 100 mm Pohjamitta 105 mm Purkauskyky (8/20 µs) [yhteensä] 150 kA Salamasyöksyvirta (10/350 μs) 50 kA Salamasyöksyvirta (10/350) [yhteensä] 150 kA SPD standardin EN 61643-11 mukaan Tyyppi 1+2 SPD standardin IEC 61643-1 mukaan Luokat I+II Suojaustaso [L-N] ≤1,7 Syttymisaika <100 ns Tarkastusluokka tyyppi 1 kyllä Tarkastusluokka tyyppi 2 kyllä Ulospuhaltava ei Verkkotyyppi DC ei Verkkotyyppi IT ei Verkkotyyppi TN kyllä Verkkotyyppi TN-C kyllä Verkkotyyppi TN-C-S ei Verkkotyyppi TN-S ei Verkkotyyppi TT ei Verkkotyyppi, muu ei Verkon muoto TN-C - Kaikki tyypit
