Yhdistelmäsuoja 3-napainen + NPE 3+N/PE | 255 | IP20

Yhdistelmäsuoja 3-napainen + NPE

Tuotenro 5096879 | EAN-numero 4012195077091 | Sähkönro 5808024

Tuotenro / Tyyppi	5096879 / MCD 50-B 3+1

Napojen malli	3+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

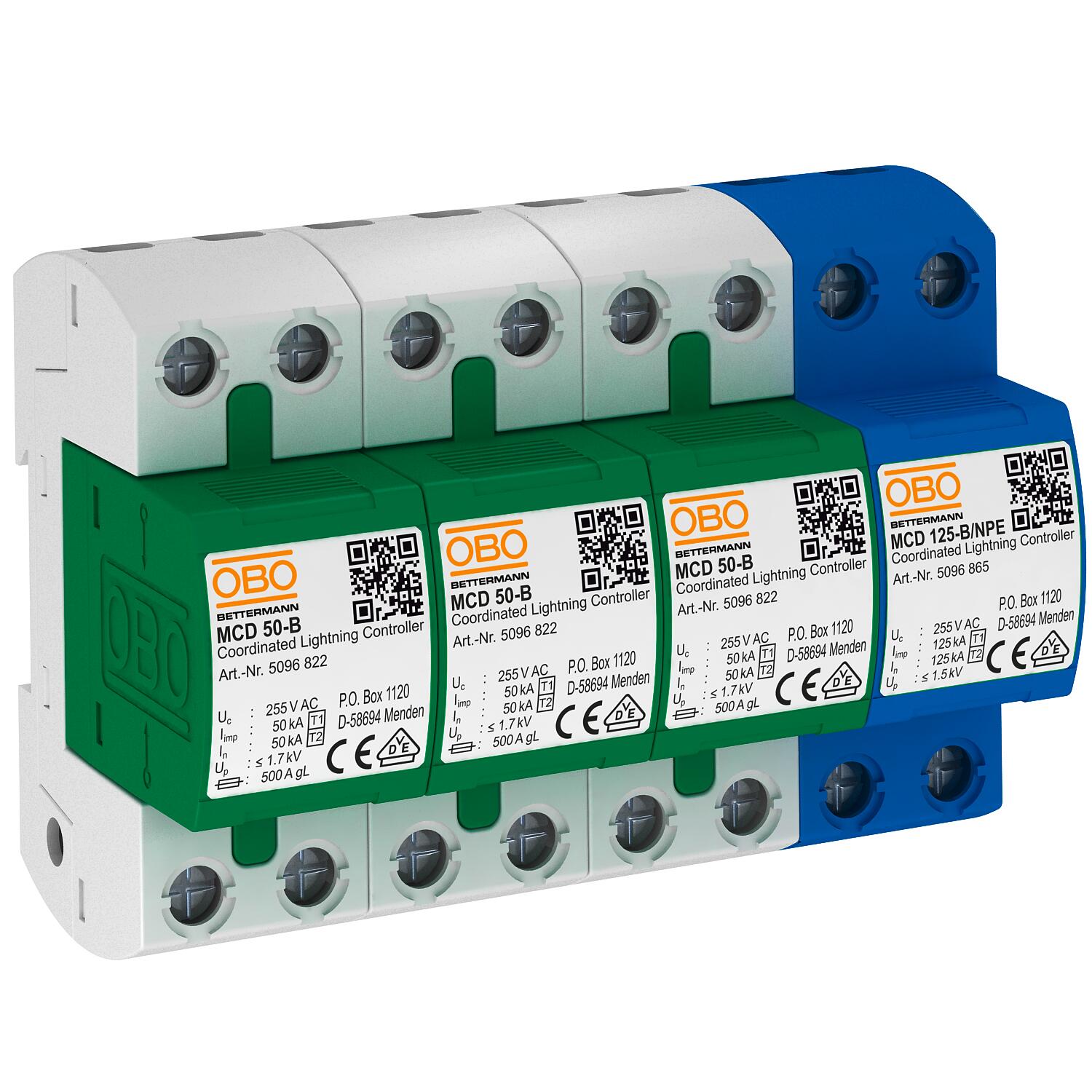

Yhdistelmäsuoja, tyyppi T1+T2, 4-napainen, asennus TT- ja TN-S-verkkoihin.

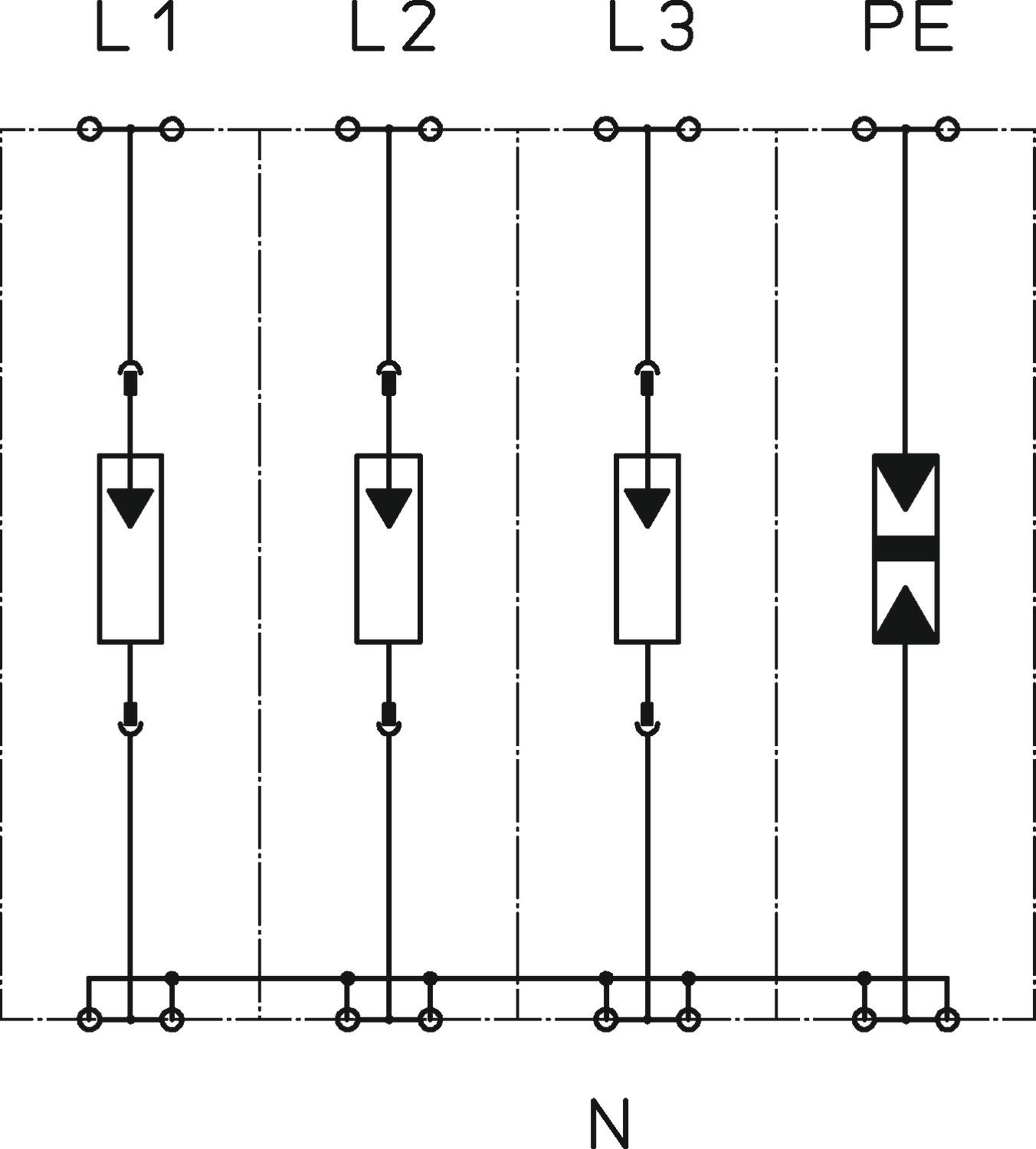

Täysin esikytketty ja liitäntävalmis:
3 x MCD 50-B: koordinoitu salamavirtasuoja tyyppi 1+2 EN 61643-11 mukaan ja
1 x MCD 125-B/NPE: koordinoitu N-PE-kipinäväli tyyppi 1+2 EN 61643-11 mukaan. Liitäntä 0:sta 2:een (LPL) salamasuojaustasojen mukaisesti standardin IEC 62305 tai VDE 0185-305 mukaan.

• salamaylijännitesuojaus VDE 0185-305 (IEC 62305) mukaan
• salamavirran purkauskyky 50 kA (10/350) napaa kohden ja yhteensä maks. 125 kA (10/350)
• suojaustaso <1,7 kV, mahdollistaa laitesuojauksen
• oikosulkuvirran kestävä 10 kA, suurin sallittu etusulake 500 A gL/gG
• koteloitu, ei-ulospuhaltava kipinäväli

Käyttö: teollisuuslaitokset ja rakennukset luokkien I-IV ulkopuolisella salamasuojauksella.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäissulake	500 A
Etähälytyskosketin	ei
Hyväksynnät	VDE
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	50 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	10 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	85 °C
Käyttölämpötila min.	-40 °C
Koko	255V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V

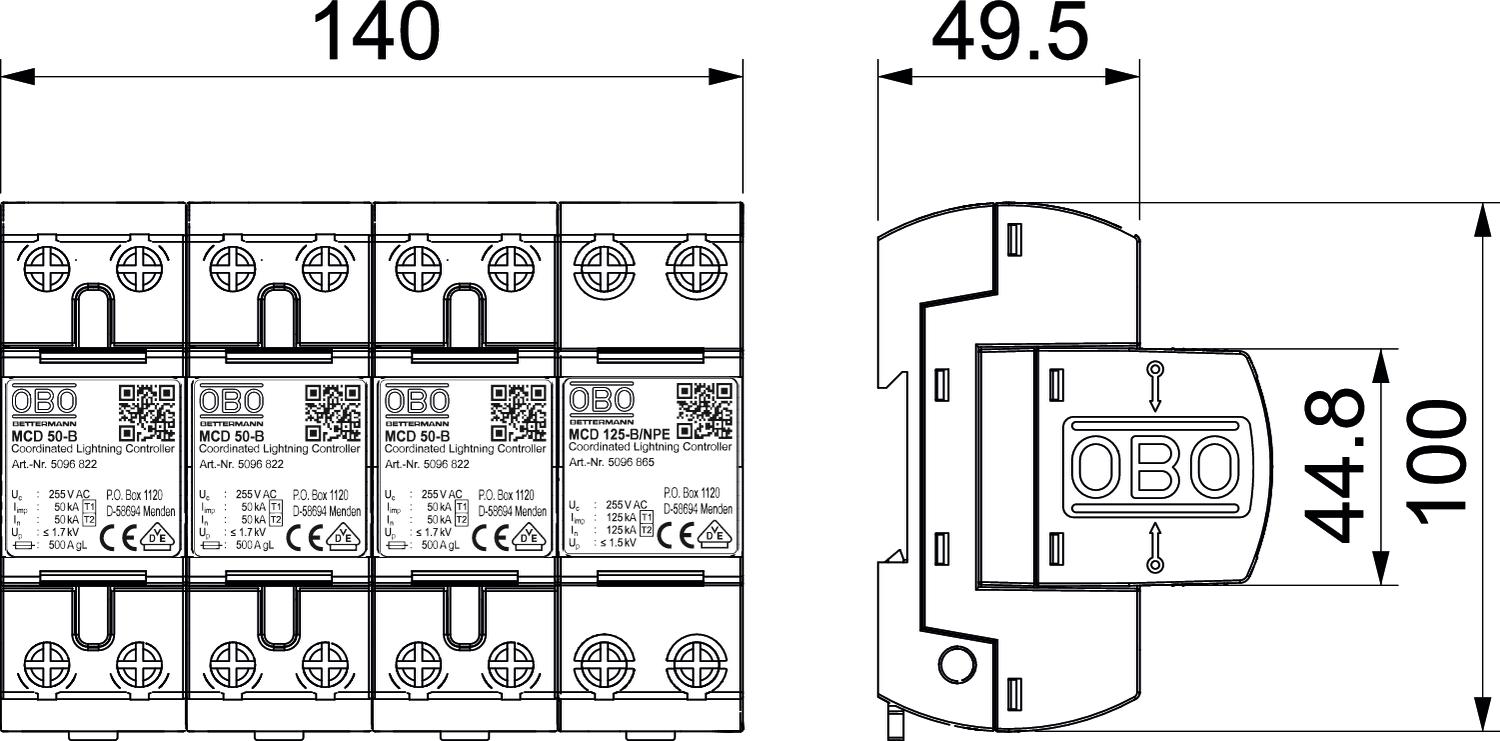

Korkeus	69 mm
Kotelointiluokka	IP20
LPZ	0→2
Maks. verkonpuoleinen ylijännitesuoja	500
Malli	1+NPE
Merkinanto laitteessa	ei ole
Napojen lukumäärä	1
Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	50 kA
Nimellispurkausvirta (8/20 µs) [L-N]	50 kA

Nimellispurkausvirta (8/20 µs) [N-PE]	125 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	125 A
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	10 kA
Oikosulunkestävyys	10 kA
Pituus	100 mm
Pohjamitta	140 mm
Purkauskyky (8/20 µs) [yhteensä]	125 kA
Salamasyöksyvirta (10/350 μs)	50 kA
Salamasyöksyvirta (10/350) [yhteensä]	125 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Suojaustaso [L-N]	≤1,7
Syttymisaika	<100 ns
Tarkastusluokka tyyppi 1	kyllä
Tarkastusluokka tyyppi 2	kyllä
Ulospuhaltava	ei
Verkkotyyppi DC	ei
Verkkotyyppi IT	ei
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkkotyyppi, muu	ei
Verkon muoto	TN-S, TT
