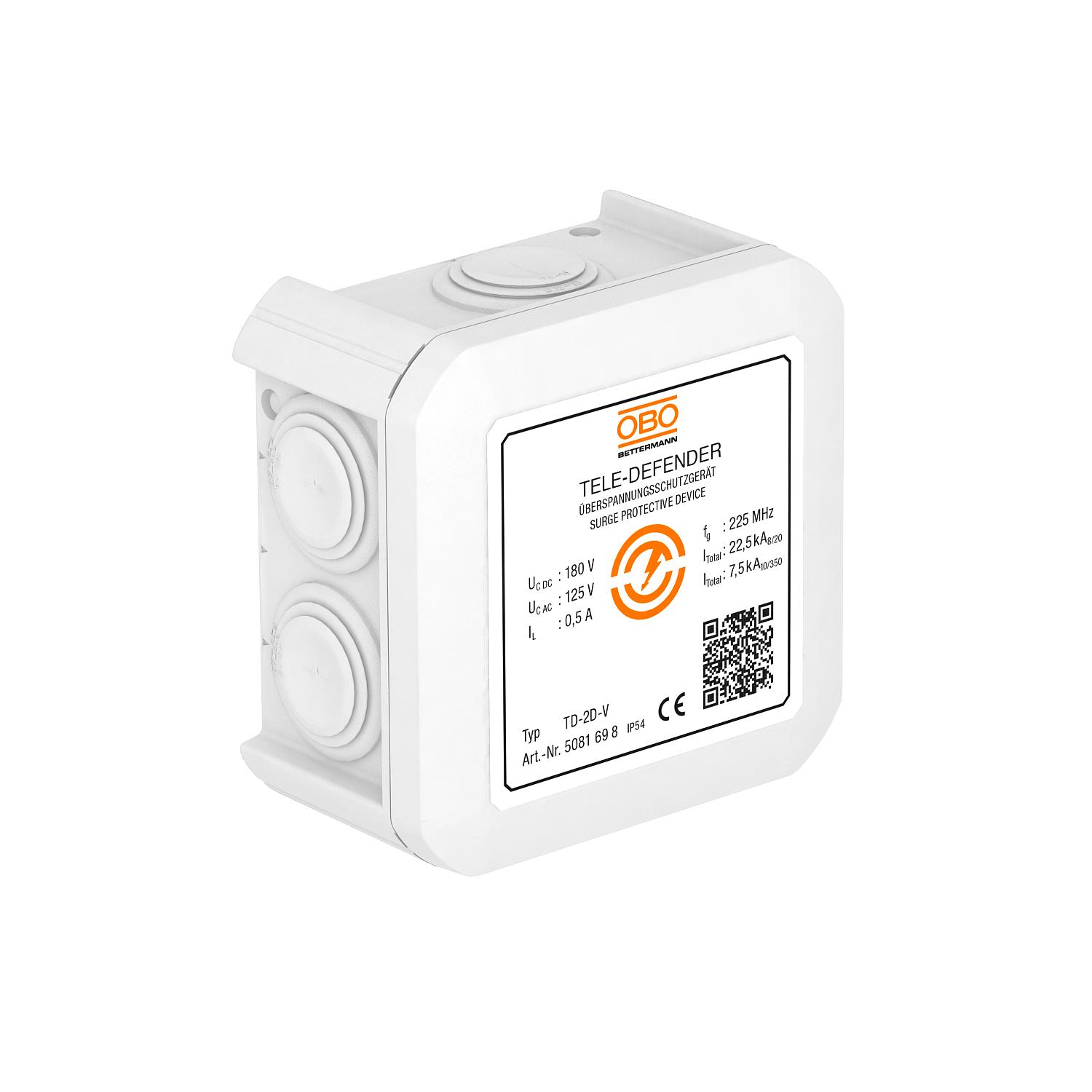

Yhdistelmäsuoja TD-2D-V VDSL-järjeselmille

Tuotenro 5081698 | EAN-numero 4012196427444 | Sähkönro 3228500

Tuotenro / Tyyppi	5081698 / TD-2D-V

Napojen lukumäärä	2

Korkein jatkuva jännite AC	125

Korkein jatkuva jännite DC	180

Liittimet	Liitin

Tuotteen kuvaus

Tuotteen kuvaus

Tietoliikenteen ylijännitesuojat puhelinverkoille

• matala suojaustaso suurella virrankuormituksella
• "Push-In" liittimet nopeaan asennukseen
• kaistanleveys optimoitu luotettavaan siirtoon maks. 225 MHz
• Pinta-asennus

Sovellus: Sopiva kaikille DSL-järjestelmille, IP-kytkentä, ISDN: lle tai analogiselle
Televiestinnälle

Tekniset tiedot

Tekniset tiedot

Eristysvastus	>10 MΩ
Johtolaji ylijännitesuojalle	Tietoliikennejohto
Kaapelin poikkipinta-ala, jäykkä maks.	1,5 mm²
Kaapelin poikkipinta-ala, jäykkä min.	0,08 mm²
Kaapelin poikkipinta-ala, joustava maks.	1 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	1 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kapasitanssi (johdin-johdin)	<10 pF
Kapasitanssi (johdin-maa)	<20 pF
Kategorie	Tyyppi T1+T2+T3 / D1+C2+C1
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	180V
Kokonaispurkauskyky (10/350)	D1: 7,5
Kokonaispurkauskyky (8/20)	22,5 kA
Korkein jatkuva jännite AC	125
Korkein jatkuva jännite DC	180
Kotelointiluokka	IP54
Liittimet	Liitin
LPZ	0→3

Mallin räjähdysturvallisuus testattu	ei
Materiaali	muovi
Merkinanto laitteessa	ilman
Napojen lukumäärä	2
Nimelliskuormitusvirta AC	0,35
Nimelliskuormitusvirta DC	0,5 A
Rajataajuus	225 MHz
Sarjavastus johdinta kohden	2,2 Ω ± 5 %
SPD standardin IEC 61643-21 mukaan	Luokka I+II+III / D1+C2+C1
Suojan liitäntä	kyllä
Suojaus	suoraan
Suojaustaso johdin - johdin	<350 V
Suojaustaso johdin - maa	<600 V
Sykäysvirta	2,5 kA
Syöksyvirran kestävyys johdin - johdin	C2: 15 kV / 7,5 kA (8/20µs)
Syöksyvirran kestävyys johdin - maa	C2: 15 kV / 7,5 kA (8/20µs)
Tarkastusstandardi	IEC 61643-21
Teleyhteys	ei
Väliinkytkentävaimennus (insertion loss)	≤3 dB
Väri	valkoinen
Ylijännitesuojan valvonta	ei
