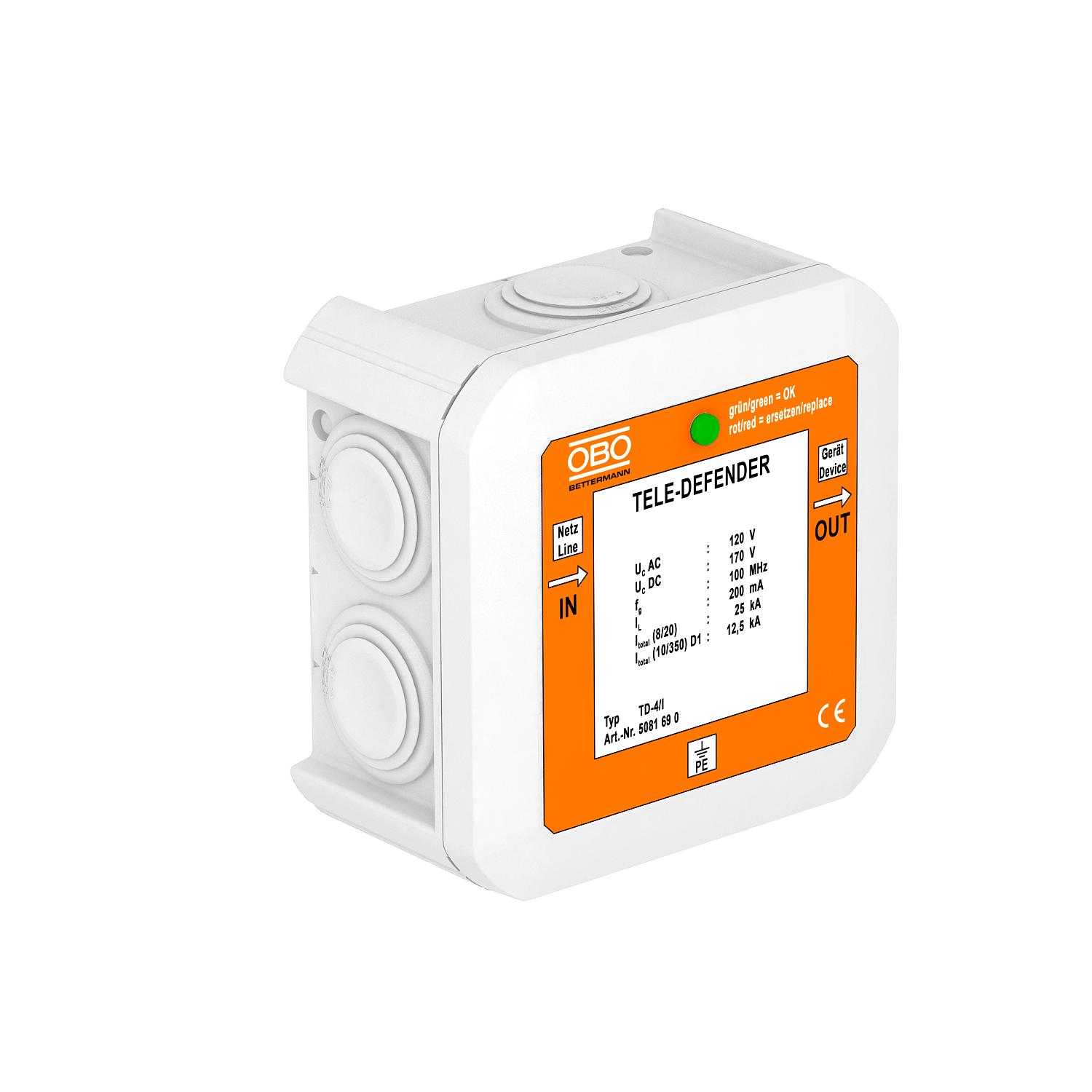

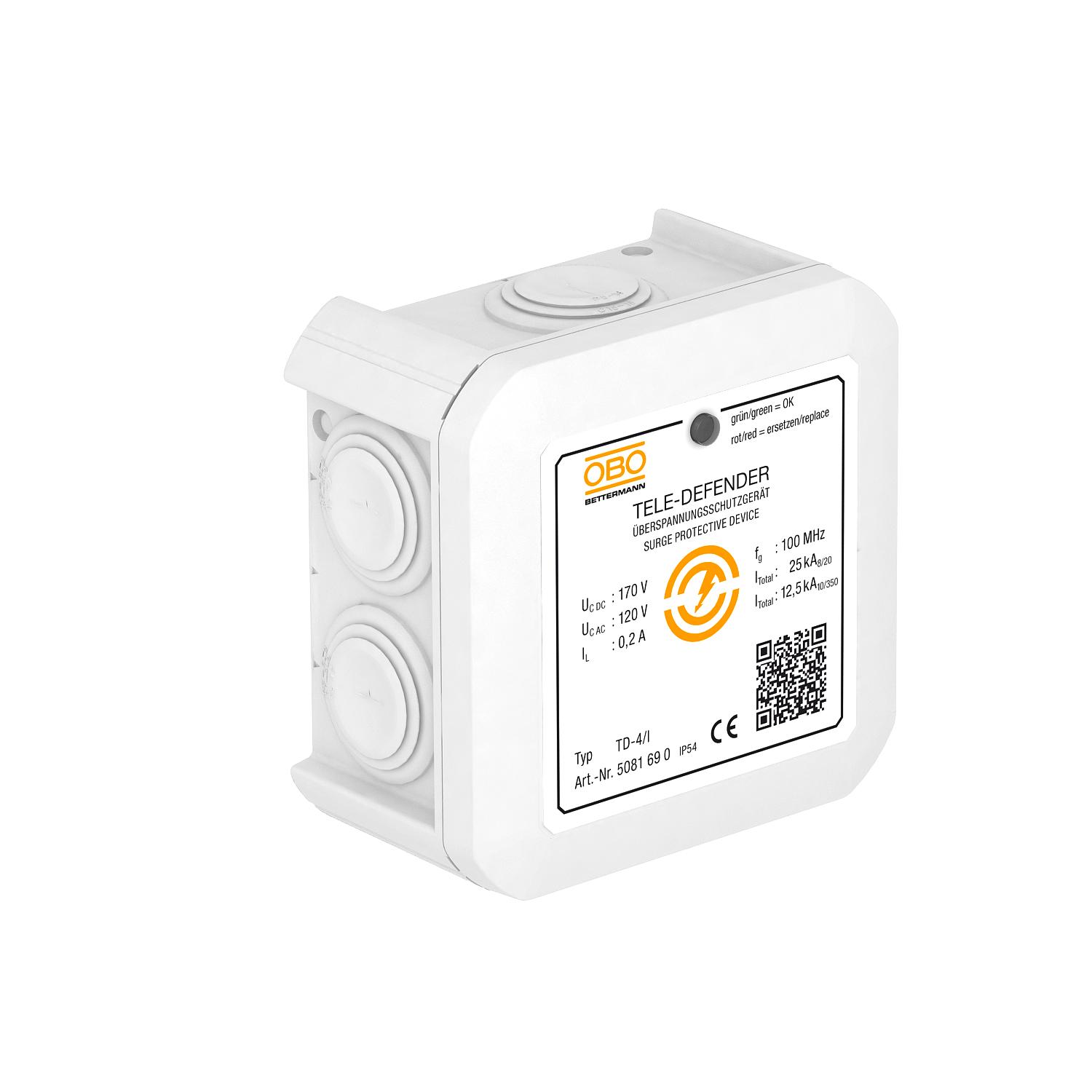

Yhdistelmäsuoja TD-4/I ISDN- ja DSL-järjestelmille

Tuotenro 5081690 | EAN-numero 4012196034352 | Sähkönro 3229500

Tuotenro / Tyyppi	5081690 / TD-4/I

Napojen lukumäärä	4

Korkein jatkuva jännite AC	120 V

Korkein jatkuva jännite DC	170 V

Liittimet	RJ11

Tuotteen kuvaus

Tuotteen kuvaus

Tietoliikenteen ylijännitesuojat puhelinverkoille

• matala suojaustaso suurella virrankuormituksella
• "Push-In" liittimet nopeaan asennukseen
• kaistanleveys optimoitu luotettavaan siirtoon
• pinta-asennus
• optinen toimintailmoitus

Käyttö: DSL-järjestelmät, ISDN tai analoginen puhelinverkko

Tekniset tiedot

Tekniset tiedot

Eristysvastus	>1 MΩ
Johtolaji ylijännitesuojalle	Tietoliikennejohto
Kaapelin poikkipinta-ala, jäykkä maks.	0,75 mm²
Kaapelin poikkipinta-ala, jäykkä min.	0,14 mm²
Kaapelin poikkipinta-ala, joustava maks.	0,75 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	0,75 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kapasitanssi (johdin-johdin)	<50 pF
Kapasitanssi (johdin-maa)	<10 pF
Kategorie	Tyyppi T1+T2+T3 / D1+C2+C1
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	170V
Kokonaispurkauskyky (10/350)	D1: 12,5 kA
Kokonaispurkauskyky (8/20)	25 kA
Korkein jatkuva jännite AC	120 V
Korkein jatkuva jännite DC	170 V
Kotelointiluokka	IP54
Liittimet	RJ11
LPZ	0→3
Mallin räjähdysturvallisuus testattu	ei

Materiaali	muovi
Merkinanto laitteessa	optinen
Napojen lukumäärä	4
Nimelliskuormitusvirta AC	0,14 A
Nimelliskuormitusvirta DC	0,2 A
Rajataajuus	100 MHz
Sarjavastus johdinta kohden	9 Ω ± 10 %
SPD standardin IEC 61643-21 mukaan	Luokka I+II+III / D1+C2+C1
Suojan liitäntä	kyllä
Suojaus	välillisesti
Suojaustaso johdin - johdin	<300 V
Suojaustaso johdin - maa	<650 V
Suojaustaso suoja - maa (S-PE)	850 V
Sykäysvirta	2,5 kA
Syöksyvirran kestävyys johdin - johdin	C2: 18 kV / 9 kA (8/20µs)
Syöksyvirran kestävyys johdin - maa	C2: 18 kV / 9 kA (8/20µs)
Tarkastusstandardi	IEC 61643-21
Teleyhteys	ei
Väliinkytkentävaimennus (insertion loss)	≤3 dB
Väri	valkoinen
Ylijännitesuojan valvonta	ei
