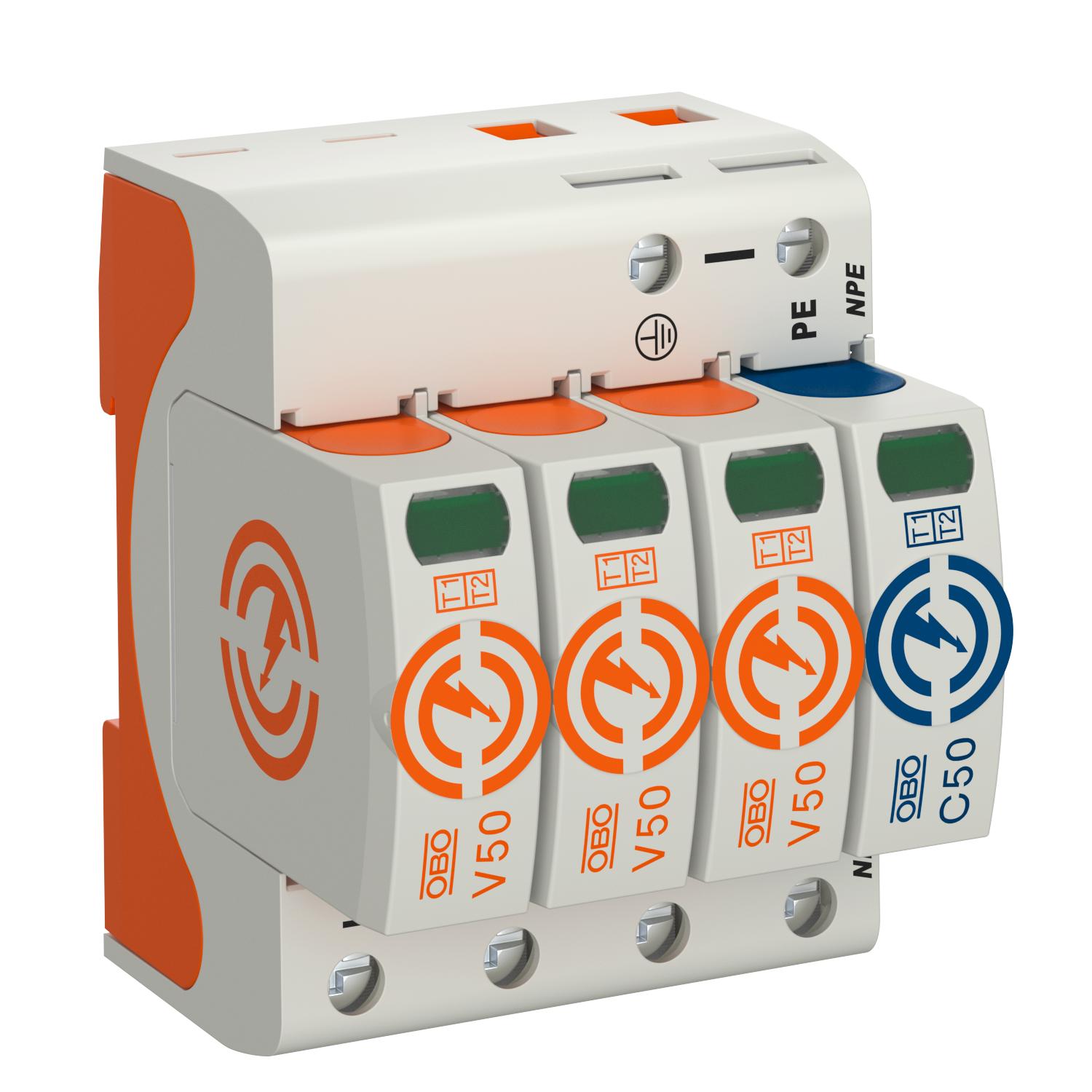

Yhdistelmäsuoja V50, 3-napainen + NPE 280 V 3+N/PE | 280 | IP20

Yhdistelmäsuoja V50, 3-napainen + NPE 280 V

Tuotenro 5093526 | EAN-numero 4012196159697 | Sähkönro 3228558

Tuotenro / Tyyppi

Napojen malli

Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Salamavirta- ja yhdistelmäsuoja tyyppi T1+T2

• salama- ja ylijännitesuojaukseen IEC 62305 (VDE 0185-305) mukaisesti
• salamavirran purkauskyky 12,5 kA (10/350) napaa kohden ja 50 kA (10/350) asti yhteensä
• moduulirakenteinen, ylijännitesuoja pistoliitännällä ja erotuslaitteella seekä optisella toimintatilailmoituksella
• lukitustoiminto tärinänsuojalla ja jännitteen koodauksella
• muovia UL 94 V-0 mukaan
• FS-malleissa on etähälytystä varten potentiaalivapaa vaihtokosketin

Käyttö: Luokkien III ja IV rakennusten salamasuojaukseen ja potentiaalintasaukseen.
* Täydellinen = ylä- ja kantaosa

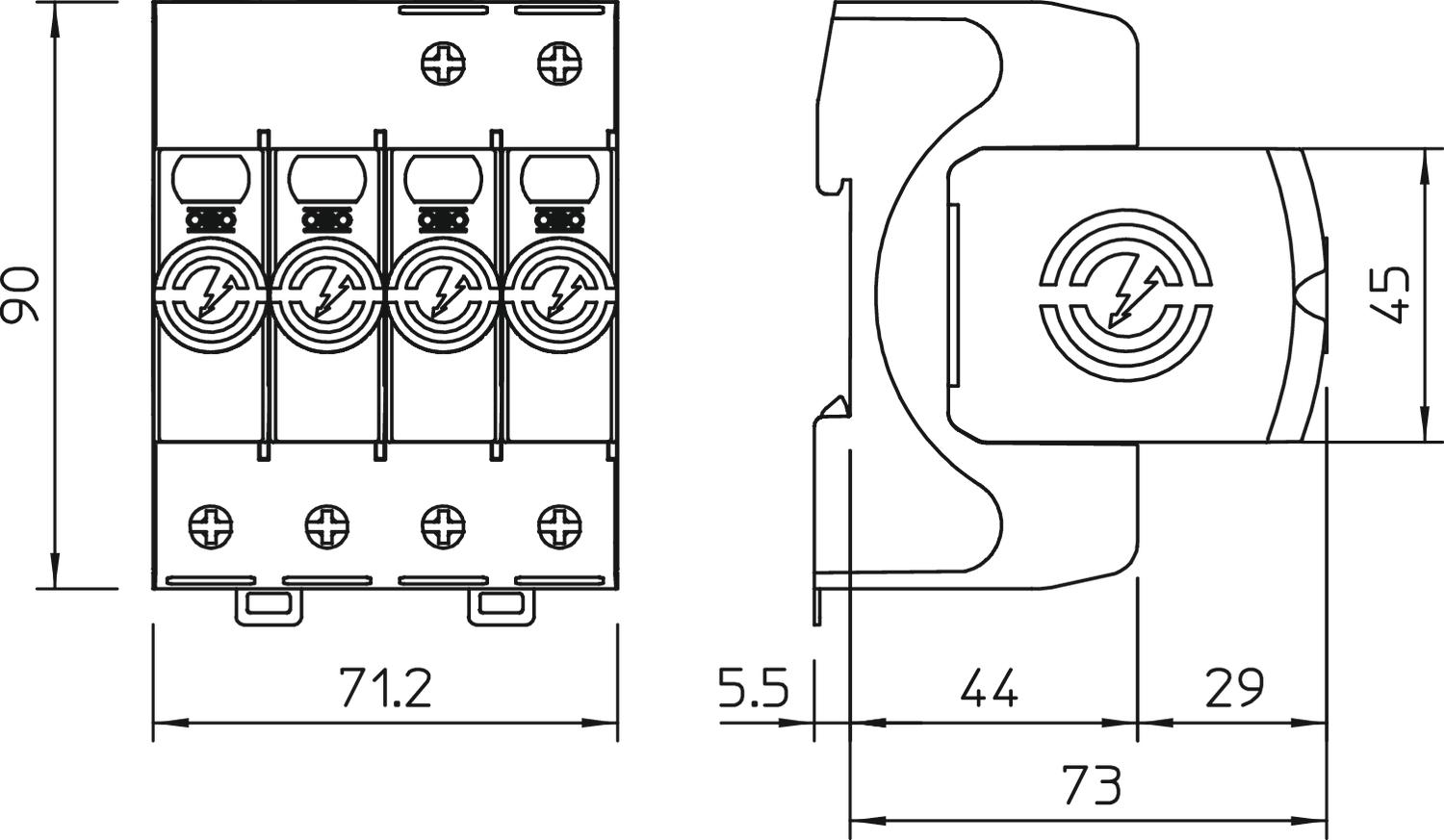

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
CO₂-jalanjälki (GWP) kehdosta portille	0,007 kg CO₂e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	50 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	50 kA
Enimmäissulake	160 A
Etähälytyskosketin	ei
Hyväksynnät	VDE
Integroitu sulake	ei
Jäännösjännite [L-N] @ 1 kA	0,7 kV
Jäännösjännite [L-N] @ 12,5 kA	1 kV
Jäännösjännite [L-N] @ 5 kA	0,8 kV
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	280V
Korkein jatkuva jännite (L-N)	280 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	280 V
Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Liitännän poikkipinta FM-liittimet min.	0,5 mm²

Liitännän poikkipinta FM-liittimet min.	21 AWG
Liitännän poikkipinta, FM-liittimet maks.	16 AWG
Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
Maks. verkonpuoleinen ylijännitesuoja	160 A gL/gG
Merkinanto laitteessa	optinen
Napojen lukumäärä	4

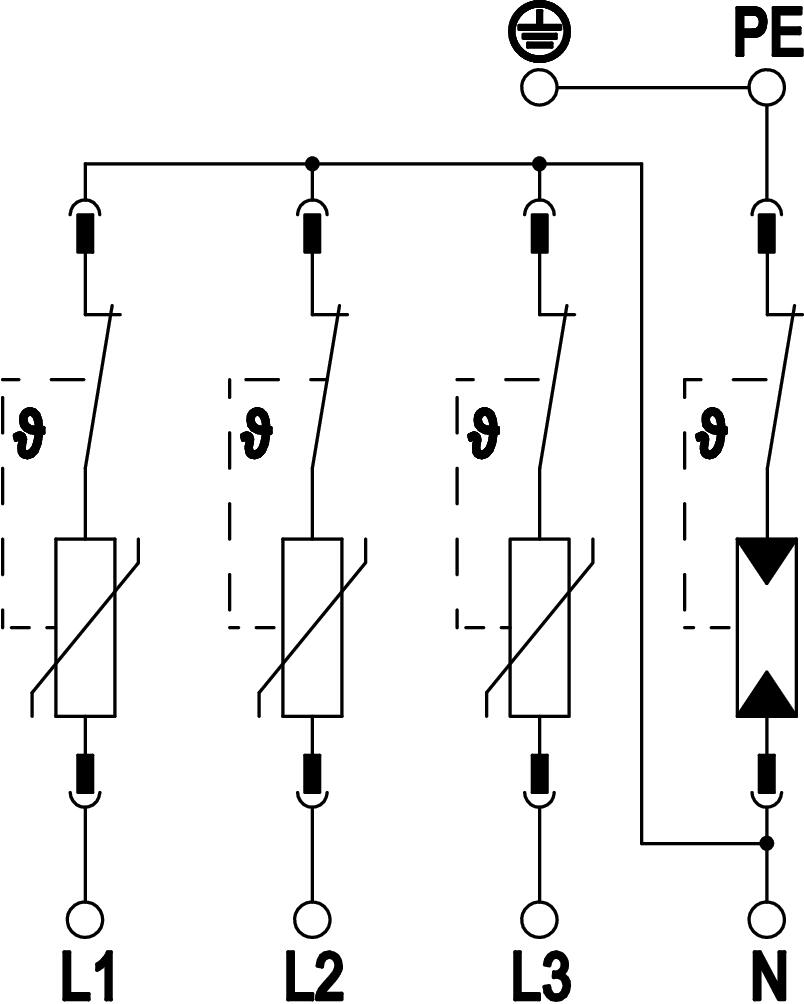

Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	30 kA
Nimellispurkausvirta (8/20 µs) [L-N]	30 kA
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Purkauskyky (8/20 µs) [yhteensä]	80 kA
Salamasyöksyvirta (10/350 μs)	12,5 kA
Salamasyöksyvirta (10/350) [yhteensä]	50 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
TOV- jännite [L-N] – vikasietotila– 120 min	440 V
TOV-jännite [L-N] - sietotila - 5 s	335 V
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	TN-S, TT
Yhteinen suojaustaso [L-PE]	2,5 kV
