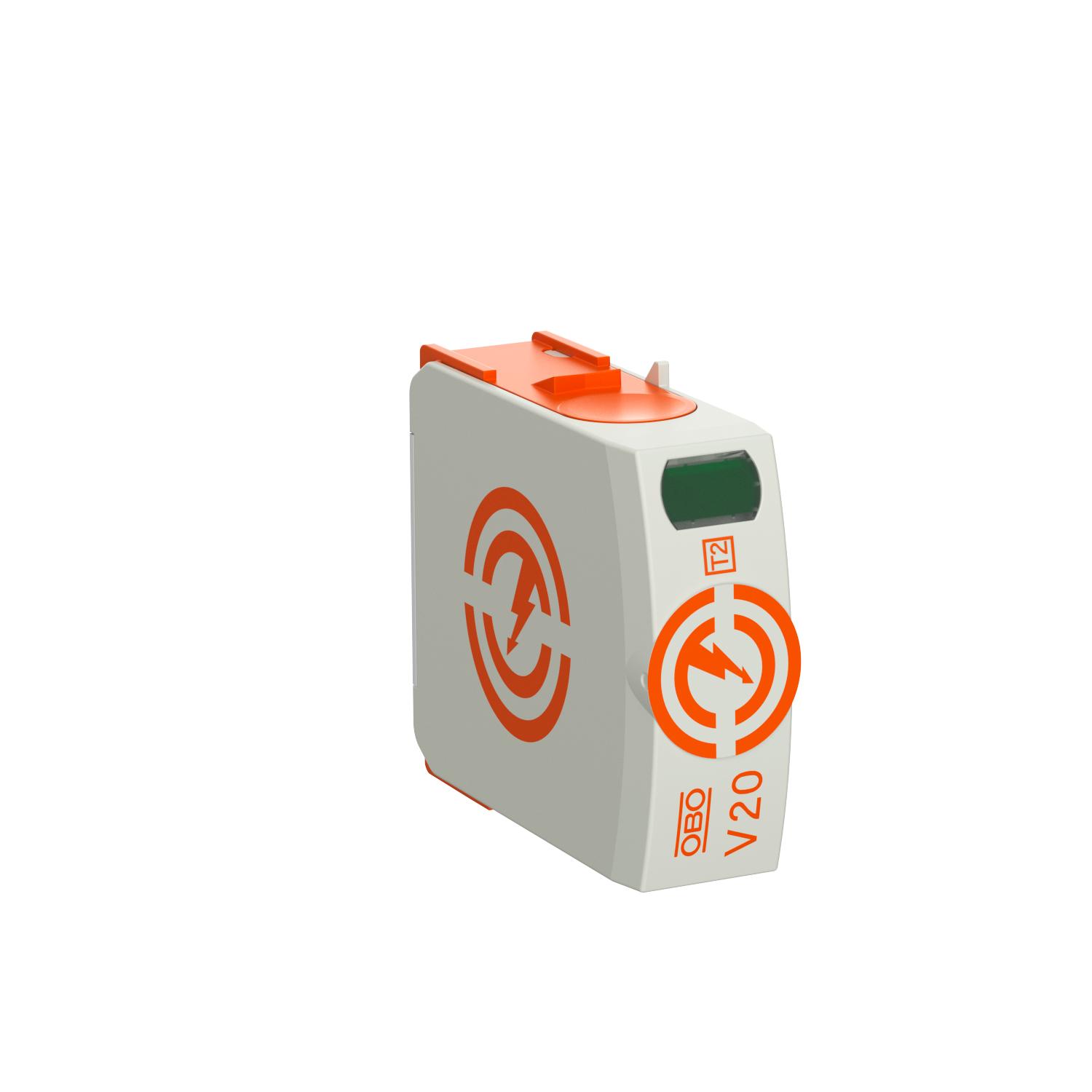

Yläosa V20 280 V

Tuotenro 5095364 | EAN-numero 4012196163557 | Sähkönro 3228502

Tuotenro / Tyyppi	5095364 / V20-0-280

Napojen malli	1

Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli, tyyppi T2

• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• purkauskyky maks 40 kA (8/20) napaa kohden suuritehonkestoisten varistorien ansiosta

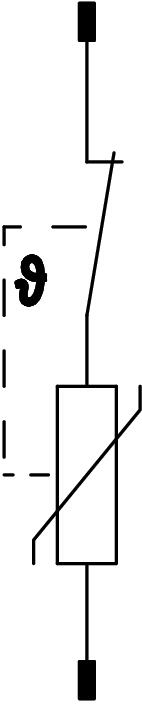

• moduuli pistoliitännällä ja dynaamisella erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminto tärinäsuojalla ja jännitteen koodauksella
• muovi UL 94 V-0 mukaan

Tekniset tiedot

Tekniset tiedot

Asennustapa	peruskoje
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	40 kA
Etähälytyskosketin	ei
Hyväksynnät	VDE
Integroitu sulake	ei
Jäännösjännite [L-N] @ 1 kA	0,8 kV
Jäännösjännite [L-N] @ 5 kA	1 kV
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	280V
Korkein jatkuva jännite (L-N)	280 V
Korkein jatkuva jännite AC	280 V
Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Merkinanto laitteessa	optinen

Napojen lukumäärä	1
Napojen malli	1
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	20 kA
Nimellispurkausvirta (8/20 µs) [L-N]	20 kA
Oikosulkuvirran kestävä	kyllä
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤1,3
Tarkastusluokka tyyppi 2	kyllä
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkon muoto	muu
