Yläosa V50 280 V

Tuotenro 5093508 | EAN-numero 4012196159598 | Sähkönro 3228503

Tuotenro / Tyyppi	5093508 / V50-0-280

Napojen malli	1

Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

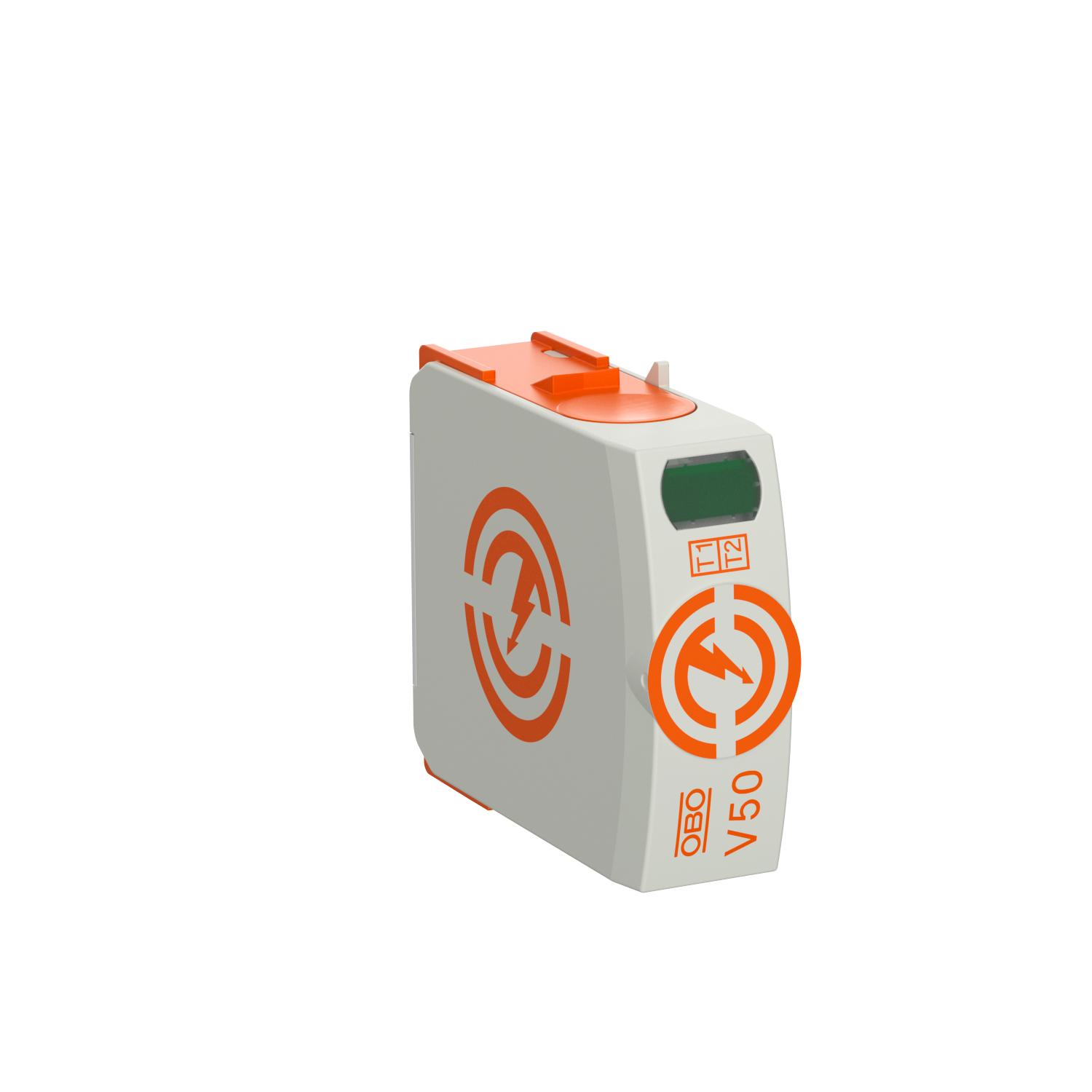

Moduuli, ylijännite- ja salamasuoja tyyppi T1+T2

• salamasuojauksen potentiaalintasaukseen VDE 0185-305 (IEC 62305) mukaan
• salamavirran purkauskyky 12,5 kA (10/350) napaa kohden

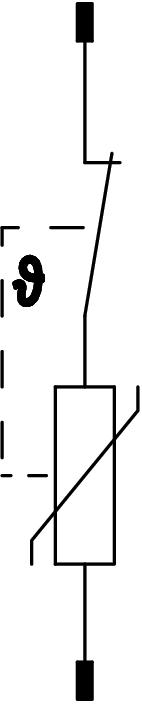

• moduuli pistoliitännällä ja dynaamisella erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminto tärinäsuojalla ja jännitteen koodauksella
• muovi UL 94 V-0 mukaan

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
CO₂-jalanjälki (GWP) kehdosta portille	0,2065 kg CO₂e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	50 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	50 kA
Enimmäissulake	160 A
Etähälytyskosketin	ei
Hyväksynnät	VDE
Integroitu sulake	ei
Jäännösjännite [L-N] @ 1 kA	0,7 kV
Jäännösjännite [L-N] @ 12,5 kA	1 kV
Jäännösjännite [L-N] @ 5 kA	0,8 kV
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	280V
Korkein jatkuva jännite (L-N)	280 V
Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Liitännän poikkipinta FM-liittimet min.	21 AWG
Liitännän poikkipinta FM-liittimet min.	0,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	16 AWG
Maks. verkonpuoleinen ylijännitesuoja	160 A gL/gG
Merkinanto laitteessa	optinen
Napojen lukumäärä	1
Napojen malli	1
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	30 kA
Nimellispurkausvirta (8/20 µs) [L-N]	30 kA
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Salamasyöksyvirta (10/350 μs)	12,5 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
TOV- jännite [L-N] – vikasietotila– 120 min	440 V
TOV-jännite [L-N] - sietotila - 5 s	335 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkon muoto	kaikki
