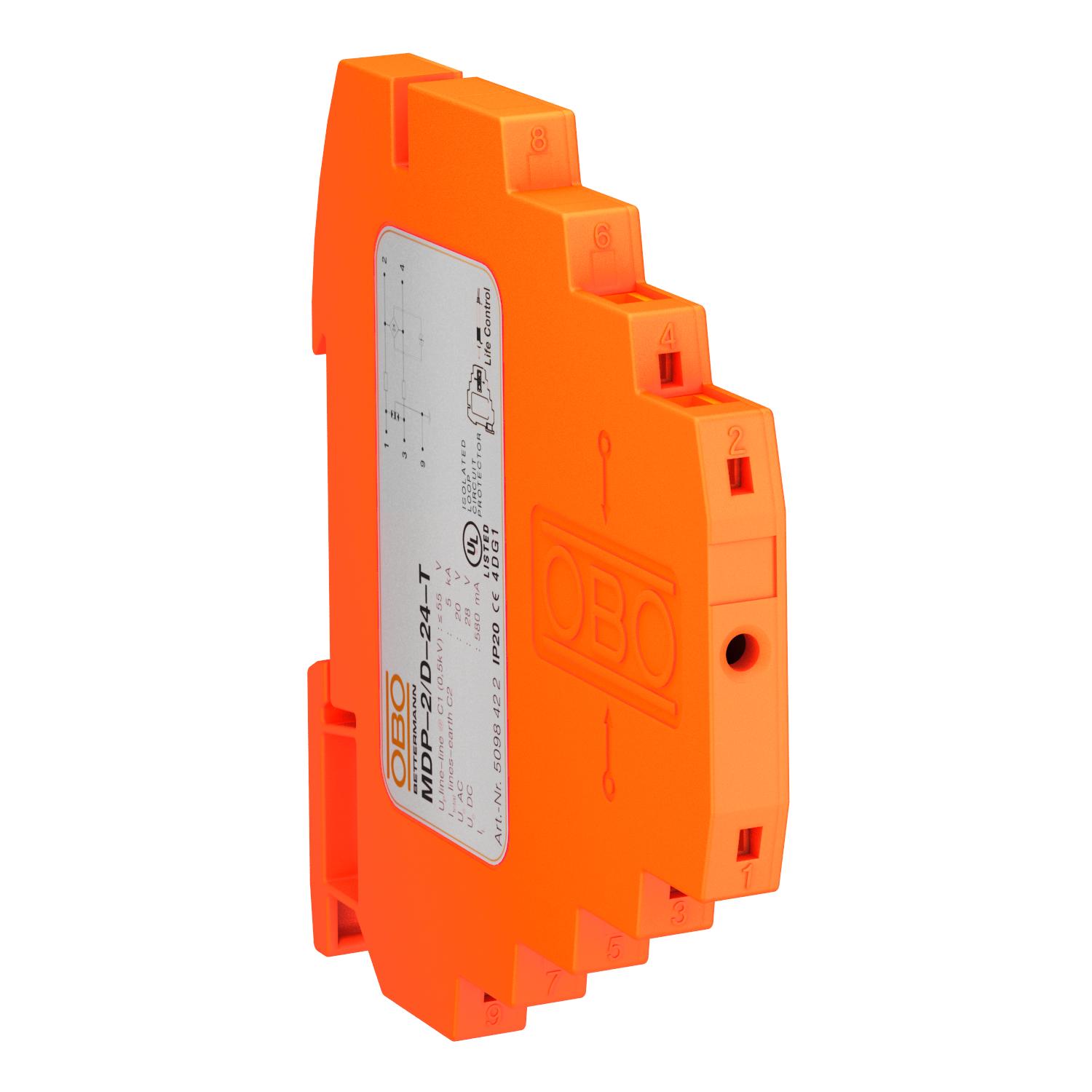

Ylijännitesuoja, 2-napainen, malli 24 V

Tuotenro 5098422 | EAN-numero 4012195406860

Tuotenro / Tyyppi

Napojen lukumäärä

Korkein jatkuva jännite AC	20 V

Korkein jatkuva jännite DC	28 V

Liittimet	Liitin

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja testaustoiminnolla, malli 24V

• nimelliskuormitusvirta 0,58 A
• suojalaite monijohtimisille järjestelmille
• suora suojamaadoitus ja ruuvittomat maadoitusliittimet
• tilasäästävä, leveys vain 8,7 mm
• suojakytkentä voidaan testata Life Controlilla
• suuri kaistanleveys 100 MHz
• UL-listattu (4DG1)

Käyttö: Yleiskäyttöinen 35 mm asennuskiskolla kaikkiin tavallisiin kytkentäkoteloihin asennettuna.

Tekniset tiedot

Tekniset tiedot

Eristysvastus	>100 MΩ
Hyväksynnät	UL
Kaapelin poikkipinta-ala, jäykkä maks.	2,5 mm²
Kaapelin poikkipinta-ala, jäykkä min.	0,14 mm²
Kaapelin poikkipinta-ala, joustava maks.	2,5 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	1,5 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kapasitanssi (johdin-johdin)	<40 pF
Kapasitanssi (johdin-maa)	<40 pF
Kategorie	Tyyppi T1+T2+T3 / D1+C2+C1
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	24V
Kokonaispurkauskyky (10/350)	D1: 1 kA
Kokonaispurkauskyky (8/20)	5 kA
Korkein jatkuva jännite AC	20 V
Korkein jatkuva jännite DC	28 V
Kotelointiluokka	IP20
Liittimet	Liitin
LPZ	0→3

Maadoitus:	Asennuskisko
Mallin räjähdysturvallisuus testattu	ei
Merkinanto laitteessa	valittavissa
Napojen lukumäärä	2
Nimellisjännite	24 V
Nimelliskuormitusvirta AC	0,4 A
Nimelliskuormitusvirta DC	0,58 A
Rajataajuus	100 MHz
Sarjavastus johdinta kohden	2,35 Ω ± 5 %
SPD standardin IEC 61643-21 mukaan	Luokka I+II+III / D1+C2+C1
Suojan liitäntä	kyllä
Suojaus	suoraan
Suojaustaso @ C1	<65 V
Suojaustaso johdin - johdin	<55 V
Suojaustaso johdin - maa	<800 V
Syöksyvirran kestävyys johdin - johdin	C1: 0,5 kV / 0,25 kA (8/20µs)
Syöksyvirran kestävyys johdin - maa	C2: 5 kV / 2,5 kA (8/20µs)
Tarkastusstandardi	IEC 61643-21
Teleyhteys	ei
Väliinkytkentävaimennus (insertion loss)	≤3 dB
Ylijännitesuojan valvonta	ei
