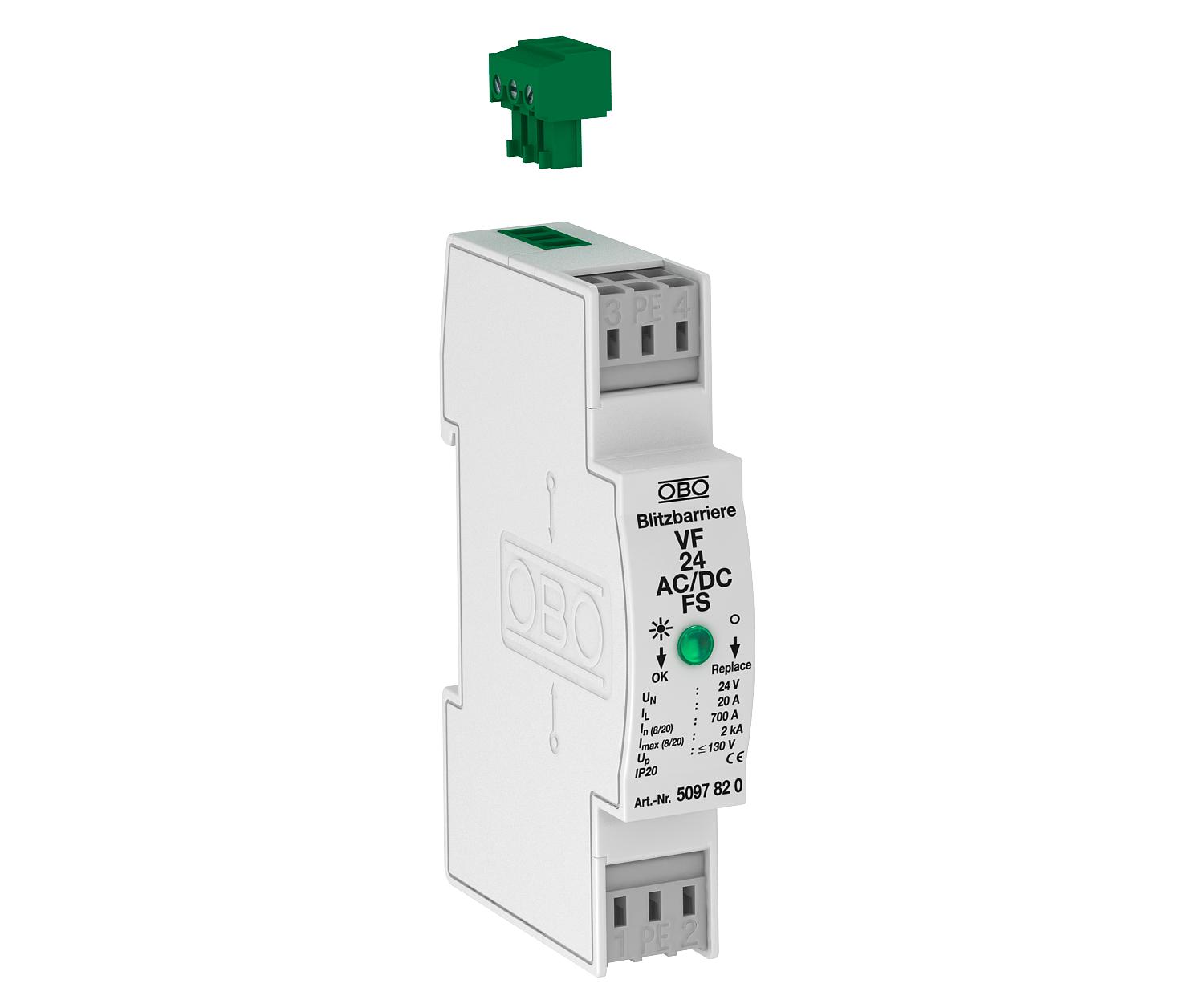

Ylijännitesuoja 2-napaiselle sähkönsyötölle etähälytyskoskettimella 24 V AC/DC 2 | 34 | 46 | IP20

Ylijännitesuoja 2-napaiselle sähkönsyötölle etähälytyskoskettimella 24 V AC/DC

Tuotenro 5097820 | EAN-numero 4012195578185 | Sähkönro 5808069

Tuotenro / Tyyppi

Napojen malli	2

Korkein jatkuva jännite AC

Korkein jatkuva jännite DC

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja, hienosuoja tyyppi T3 EN 61643-11 mukaan etähälytystoiminnolla

• etähälytystoiminto potentiaalivapaalla vaihtokoskettimella
• sopii tasa- ja vaihtovirtajärjestelmiin
• optisella toimintaosoituksella
• helposti asennettavilla ruuvittomilla liittimillä

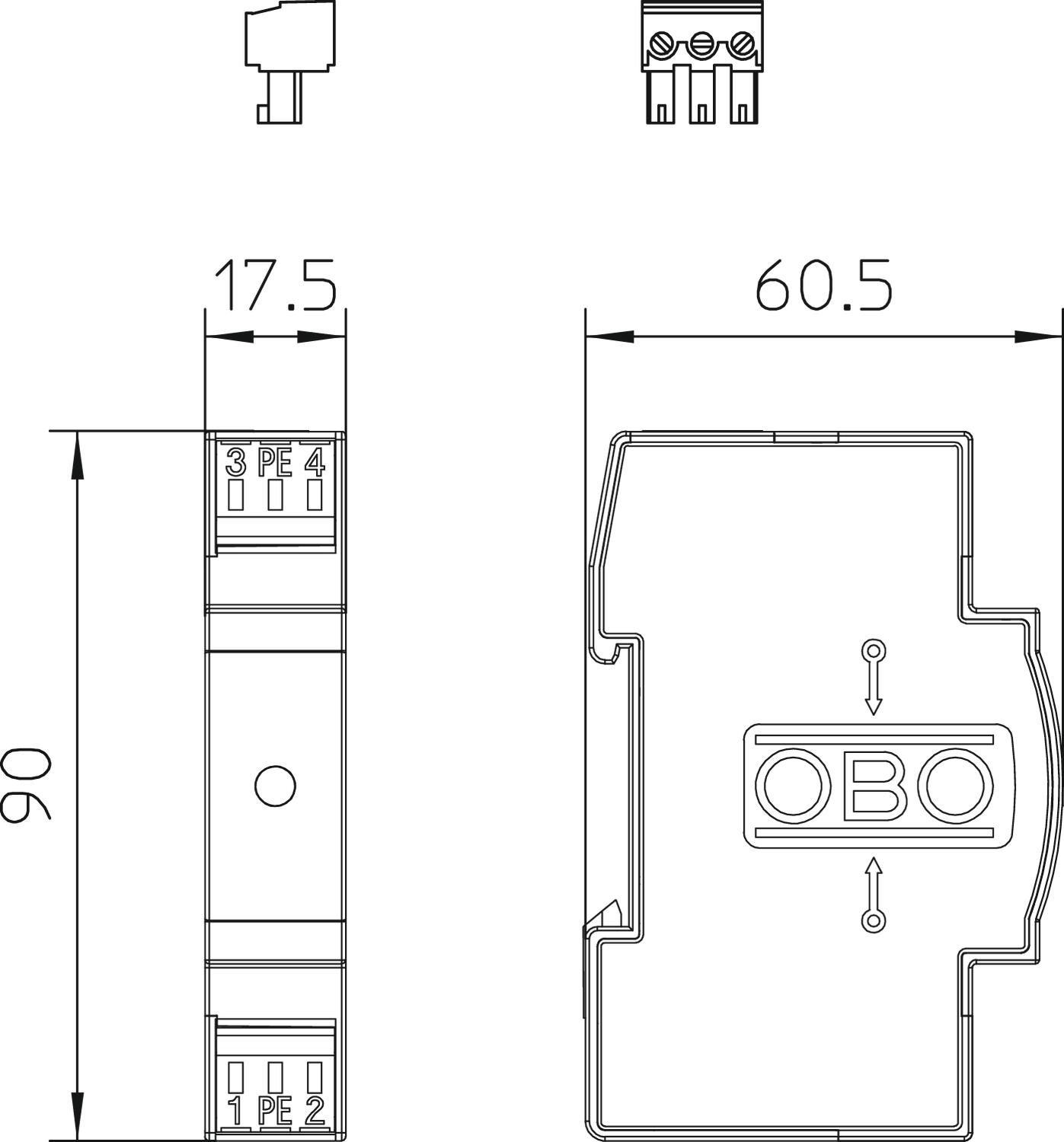

• tilaa säätävä, moduulikoko 17,5 mm

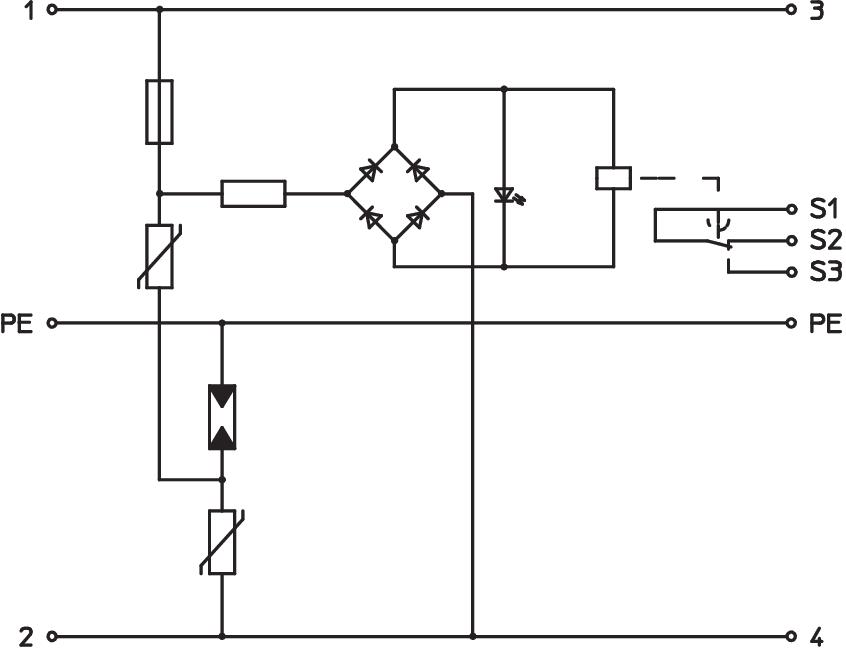

• Y-kytkentä

Käyttö: Asennus 35 mm asennuskiskossa kaikkiin tavallisiin kytkentäkoteloihin.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	2 kA
Enimmäissulake	16 A
Etähälytyskosketin	kyllä
FM-koskettimet	Vaihtokosketin
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	0,14 mm²
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	24V AC
Korkein jatkuva jännite AC	34 V
Korkein jatkuva jännite DC	46 V
Kotelointiluokka	IP20
LPZ	2→3
Maks. verkonpuoleinen ylijännitesuoja	16

Merkinanto laitteessa	optinen
Napojen lukumäärä	3
Napojen malli	2
Nimellisjännite AC (50 / 60 Hz)	24 V
Nimellispurkausvirta (8/20 µs)	0,7 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	20 A
SPD standardin EN 61643-11 mukaan	Tyyppi 3
SPD standardin IEC 61643-1 mukaan	Luokka III
Suojaustaso johdin - johdin	<160 V
Suojaustaso johdin - maa	<1200 V
Suojaustaso [L-N]	≤1000
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 3	kyllä
Ulospuhaltava	ei
Verkon muoto	muu
