Ylijännitesuoja, 4-napainen, malli 12 V 4 | 10,5 | 15 | Liitin

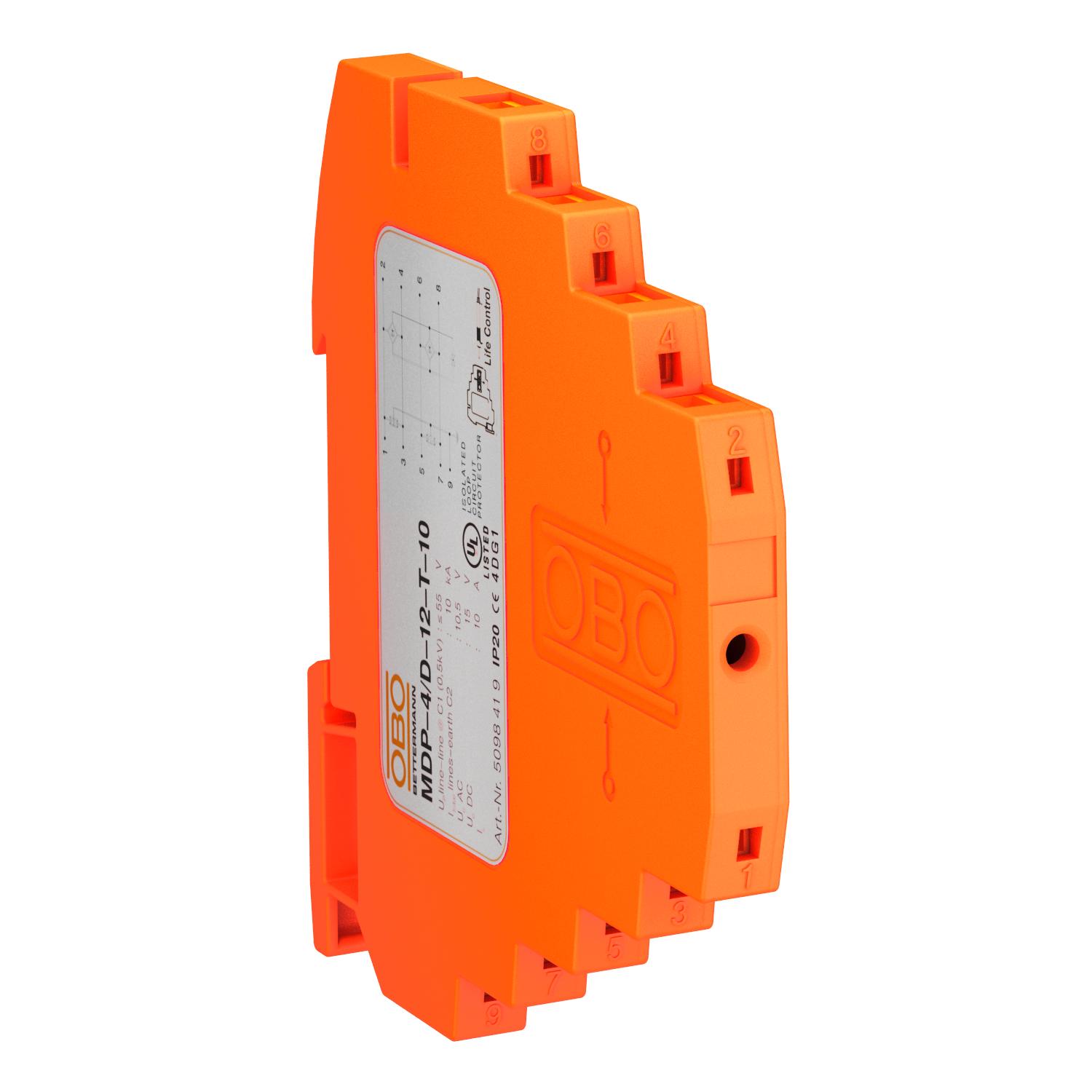

Ylijännitesuoja, 4-napainen, malli 12 V

Tuotenro 5098419 | EAN-numero 4012195773610

Tuotenro / Tyyppi	5098419 / MDP-4 D-12-T-10

Napojen lukumäärä	4

Korkein jatkuva jännite AC	10,5 V

Korkein jatkuva jännite DC	15 V

Liittimet	Liitin

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja testaustoiminnolla, malli 12V

• nimelliskuormitusvirta 10 A
• suojalaite monijohtimisille järjestelmille
• suora suojamaadoitus ja ruuvittomat maadoitusliittimet

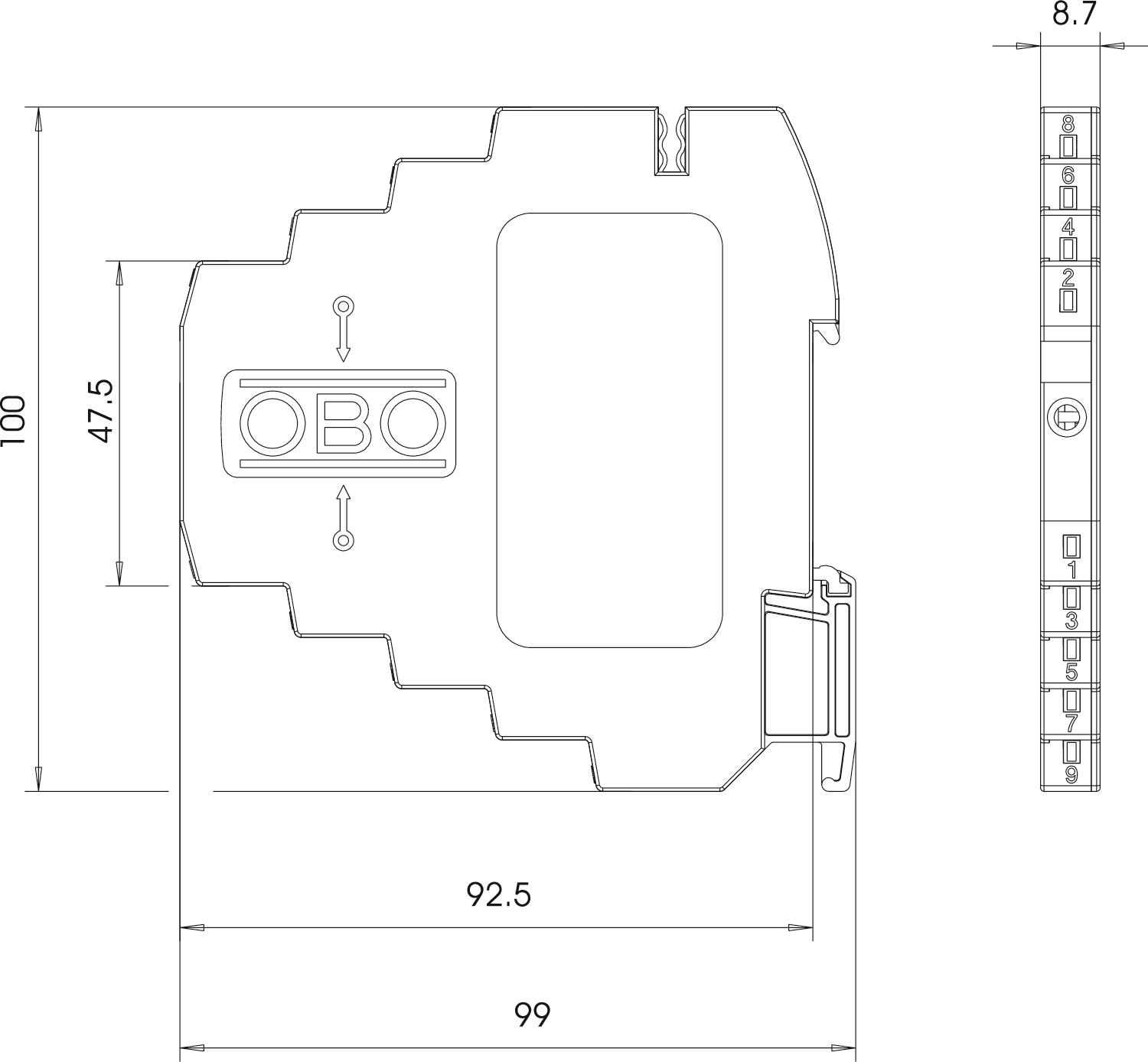

• tilasäästävä, leveys vain 8,7 mm
• suojakytkentä voidaan testata Life Controlilla
• suuri kaistanleveys 100 MHz
• UL-listattu (4DG1)

Käyttö: Yleiskäyttöinen 35 mm asennuskiskolla kaikkiin tavallisiin kytkentäkoteloihin asennettuna.

Tekniset tiedot

Tekniset tiedot

Eristysvastus	>100 MΩ
Hyväksynnät	UL
Kaapelin poikkipinta-ala, jäykkä maks.	2,5 mm²
Kaapelin poikkipinta-ala, jäykkä min.	0,14 mm²
Kaapelin poikkipinta-ala, joustava maks.	2,5 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	1,5 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kapasitanssi (johdin-johdin)	<40 pF
Kategorie	Tyyppi T1+T2+T3 / D1+C2+C1
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	12V
Kokonaispurkauskyky (10/350)	D1: 2 kA
Kokonaispurkauskyky (8/20)	10 kA
Korkein jatkuva jännite AC	10,5 V
Korkein jatkuva jännite DC	15 V
Kotelointiluokka	IP20

Liittimet	Liitin
LPZ	0→3
Maadoitus:	Asennuskisko
Merkinanto laitteessa	valittavissa
Napojen lukumäärä	4
Nimellisjännite	12 V
Nimelliskuormitusvirta AC	0,7 A
Nimelliskuormitusvirta DC	10 A
Rajataajuus	100 MHz
SPD standardin IEC 61643-21 mukaan	Luokka I+II+III / D1+C2+C1
Suojan liitäntä	kyllä
Suojaus	suoraan
Suojaustaso johdin - johdin	<55 V
Suojaustaso johdin - maa	<800 V
Syöksyvirran kestävyys johdin - johdin	C1: 0,5 kV / 0,25 kA (8/20µs)
Tarkastusstandardi	IEC 61643-21
Väliinkytkentävaimennus (insertion loss)	≤3 dB
