Ylijännitesuoja BNC-liitännälle: uros/naaras

Tuotenro 5093252 | EAN-numero 4012195391036 | Sähkönro 5808065

Tuotenro / Tyyppi	5093252 / DS-BNC M/W

Napojen lukumäärä	1

Korkein jatkuva jännite AC	130 V

Korkein jatkuva jännite DC	185 V

Liittimet	BNC

Tuotteen kuvaus

Tuotteen kuvaus

Koaksiaalisuoja

• perussuoja
• suuri pulssivirrankuormitettavuus 2 x 2,5 kA (10/350)
• helppo asennus (välipistoke), m = urosliitin, w = naarasliitin
• erilaisia liitinyhdistelmiä
• BNC-liittimellä
• optimaaliset siirto-ominaisuudet

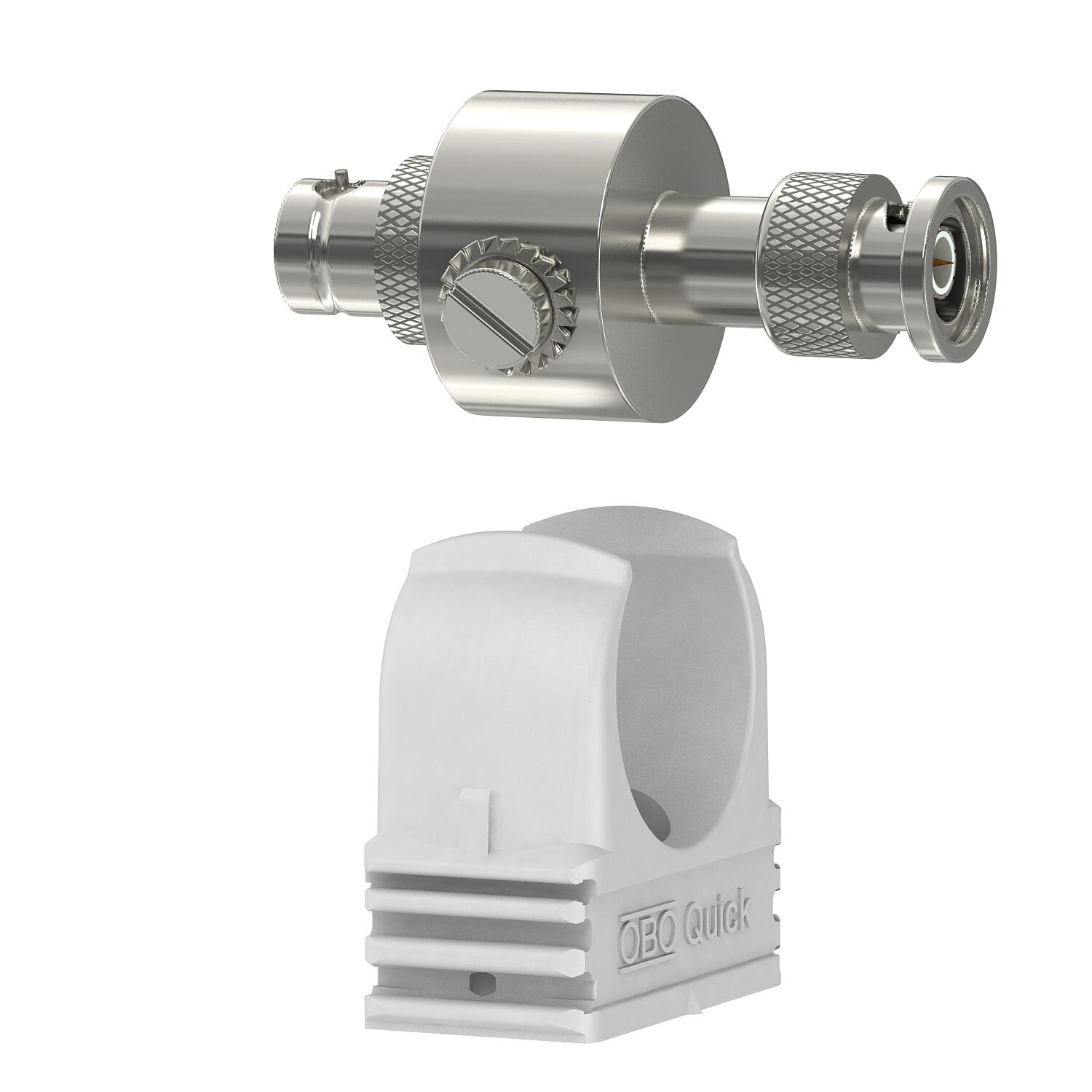

• sisältää OBO Quick-putkikiinnikkeen M25 asennuksen helpottamiseksi

Tekniset tiedot

Tekniset tiedot

Aaltoimpedanssi	50 Ω
Eristysvastus	>1 GΩ
Heijastusvaimennus	≥14 dB
Johtolaji ylijännitesuojalle	Tietoverkkokaapeli COAX
Kapasitanssi (johdin-johdin)	<40 pF
Kapasitanssi (johdin-maa)	<20 pF
Kategorie	Tyyppi T1+T2 / D1+C2
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	130V
Kokonaispurkauskyky (10/350)	D1: 5 kA
Kokonaispurkauskyky (8/20)	10 kA
Korkein jatkuva jännite AC	130 V
Korkein jatkuva jännite DC	185 V
Kotelointiluokka	IP40
Liittimet	BNC
LPZ	0→2
Mallin räjähdysturvallisuus testattu	ei

Merkinanto laitteessa	ei ole
Napojen lukumäärä	1
Nimelliskuormitusvirta AC	7 A
Nimelliskuormitusvirta DC	10 A
Rajataajuus	2200 MHz
SPD standardin IEC 61643-21 mukaan	Luokka I+II / D1+C2
Suojan liitäntä	kyllä
Suojaus	suoraan
Suojaustaso	<800 V
Suojaustaso johdin - johdin	<800 V
Suojaustaso johdin - maa	<800 V
Sykäysvirta	2,5 kA
Syöksyvirran kestävyys johdin - johdin	C2: 10 kV / 5 kA (8/20µs)
Syöksyvirran kestävyys johdin - maa	C2: 10 kV / 5 kA (8/20µs)
Tarkastusstandardi	IEC 61643-21
Teleyhteys	ei
Väliinkytkentävaimennus (insertion loss)	≤0,95 dB
Ylijännitesuojan valvonta	ei
