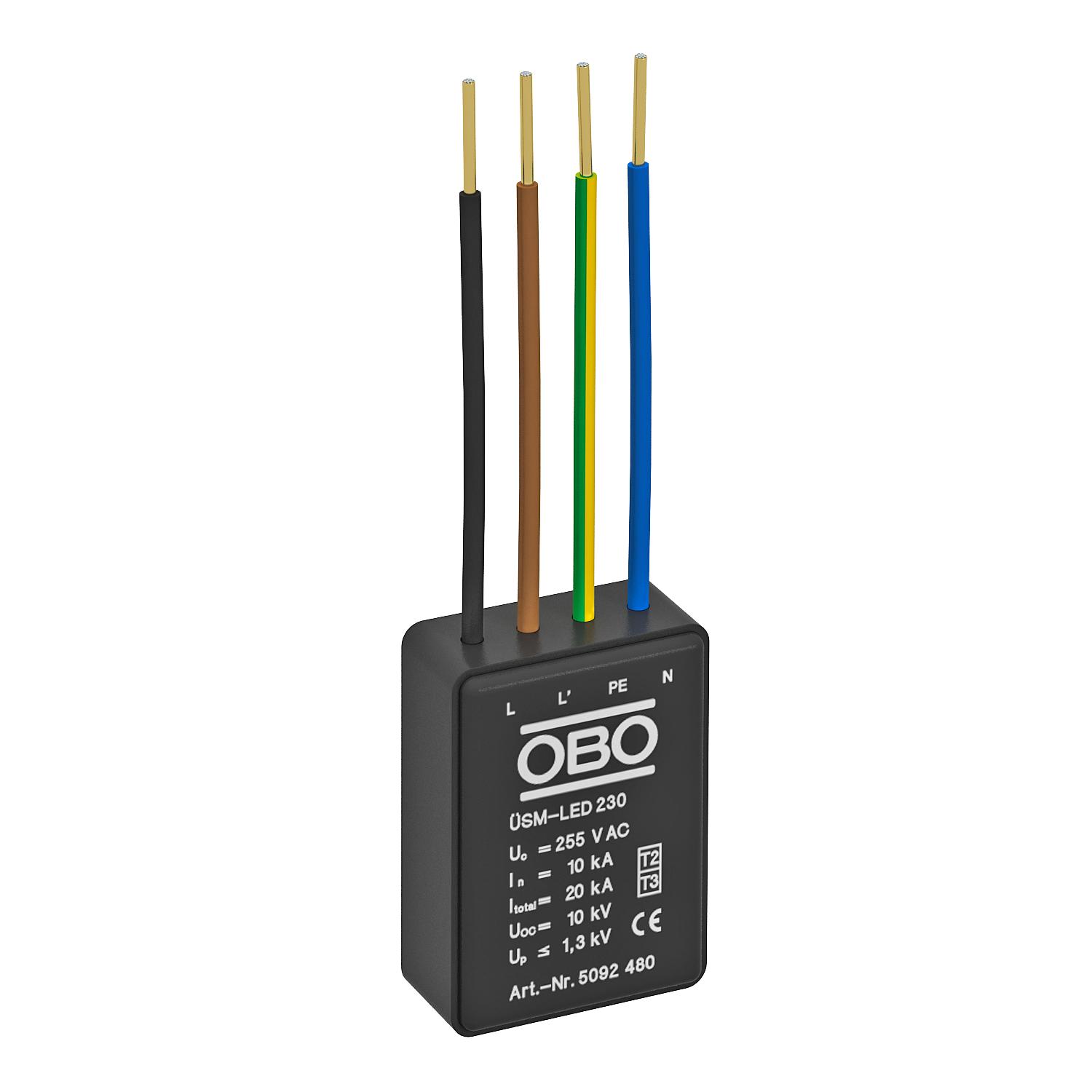

Ylijännitesuoja LED-järjestelmille 230 V 1+N/PE | 255 | IP20

Ylijännitesuoja LED-järjestelmille 230 V

Tuotenro 5092480 | EAN-numero 4012196035441 | Sähkönro 5808076

Tuotenro / Tyyppi	5092480 / ÜSM-LED 230

Napojen malli	1+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli tyyppi T2+T3 DIN EN 61643-11 mukaisesti 230/400 V -verkoille.

Tarkoitettu suojaamaan LED-valaisimia.

• optisella toimintailmoituksella • pienikokoinen, asennettavaksi pylvään liitäntärasiaan tai LED-valoelementtiin • 1+NPE suojakytkentä 20 kA enimmäispurkauskyvyllä • ylijännitteen rajoitus alle 1300 V tai 1000 V @ 5 kA • kytkentä joko valaisimen poiskytkennällä vikatapauksessa tai ilman sitä

Käyttö: Yleiskäyttöinen kaikkiin valaisinjärjestelmiin
Elektronisten laitteiden suojaukseen kuten esim. LED-valaisimien suojaus ylijännitteiltä

Tekniset tiedot

Tekniset tiedot

Asennustapa	Muuta
CO₂-jalanjälki (GWP) kehdosta portille	0,0258 kg CO₂e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	20 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	20 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	20 kA
Enimmäissulake	16 A
Etähälytyskosketin	ei
Integroitu sulake	ei
Kaapelin pituus	0,09 m
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	230V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
LPZ	1→3

Maks. verkonpuoleinen ylijännitesuoja	16
Malli	1+NPE
Merkinanto laitteessa	optinen
Napojen malli	1+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	10 kA
Nimellispurkausvirta (8/20 µs) [L-N]	10 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	10 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	16 A
Purkauskyky (8/20 µs) [yhteensä]	20 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	kyllä
Verkon muoto	muu
