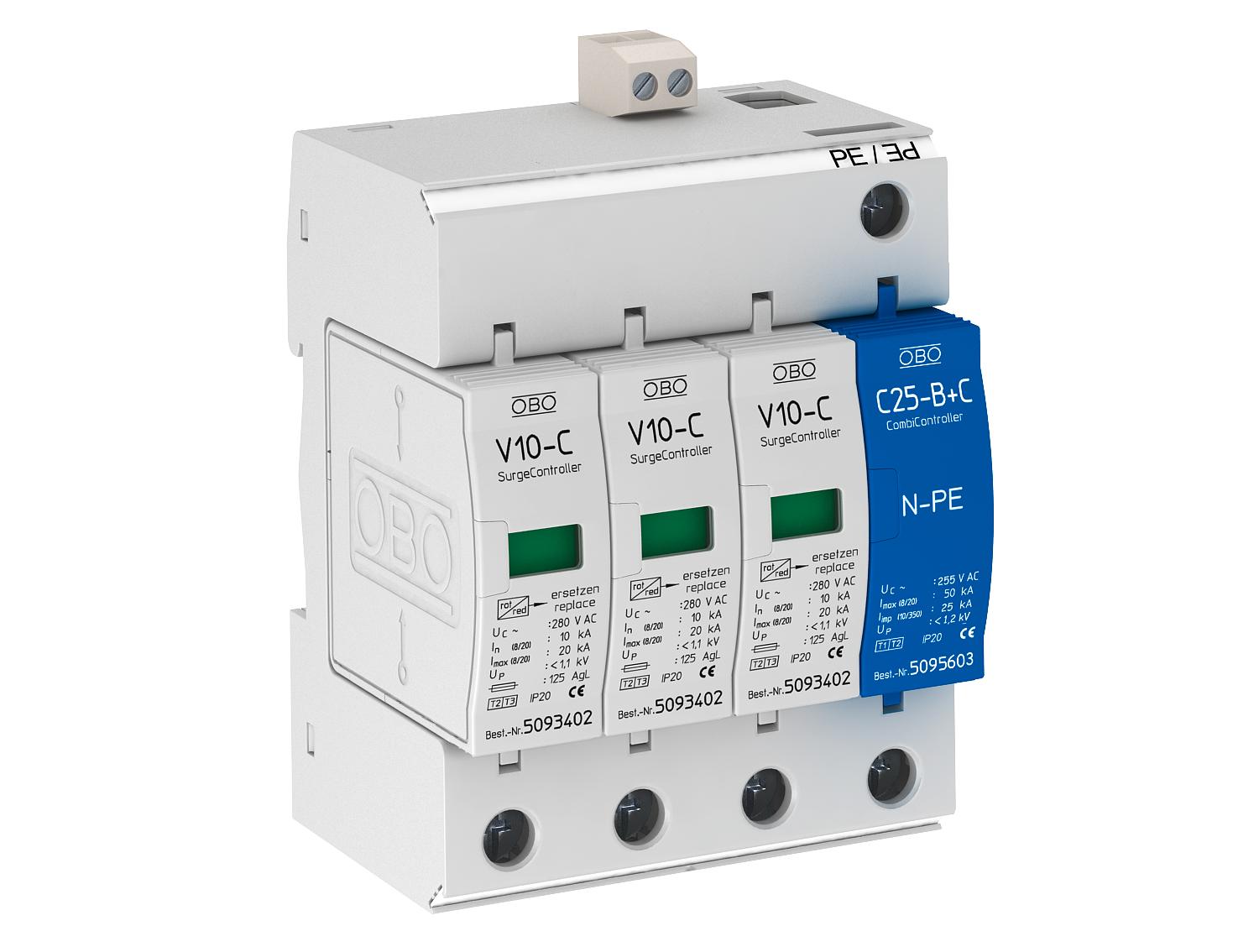

Ylijännitesuoja V10 3-napainen + NPE etähälytyskoskettimella 280 V 3+N/PE | 280 | IP20

Ylijännitesuoja V10 3-napainen + NPE etähälytyskoskettimella 280 V

Tuotenro 5094931 | EAN-numero 4012195363941

Tuotenro / Tyyppi	5094931 / V10-C 3+NPE+FS

Napojen malli	3+N/PE

Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi T2+T3

• täydellinen, moduuli ja kantaosa, esikytketty ja liitäntävalmis
• soveltuu TN-S- ja TT-verkkojärjestelmiin
• sis. termisen ja dynaamisen erotuslaitteen
• optisella vikailmoituksella

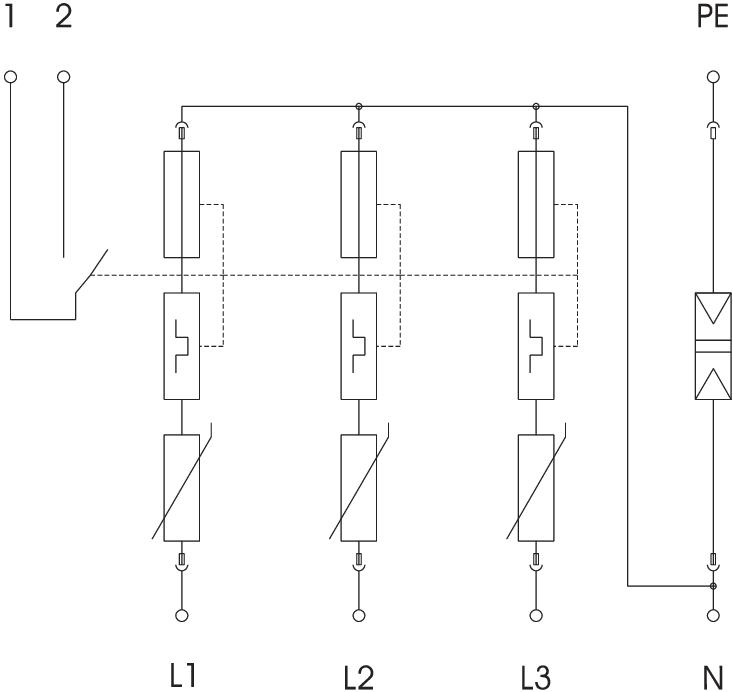

• Malli ...-FS etähälytyskoskettimella, potentiaalivapaalla sulkukoskettimella toiminnan valvontaan
• hyvä virranjohtokyky ja pitkä käyttöikä
• merkityt liitännät

Käyttöesimerkki: Asuintalo, omakotitalo

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	20 kA
Enimmäissulake	125 A
Etähälytyskosketin	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	280V
Korkein jatkuva jännite AC	280 V
Kotelointiluokka	IP20
LPZ	1→3
Maks. verkonpuoleinen ylijännitesuoja	125
Merkinanto laitteessa	optinen
Napojen malli	3+N/PE

Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	10 kA
Nimellispurkausvirta (8/20 µs) [L-N]	10 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	30 kA
Purkauskyky (8/20 µs) [yhteensä]	40 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Ulospuhaltava	ei
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	muu
