Ylijännitesuoja V10 Compact 3+N/PE | 255 | IP20

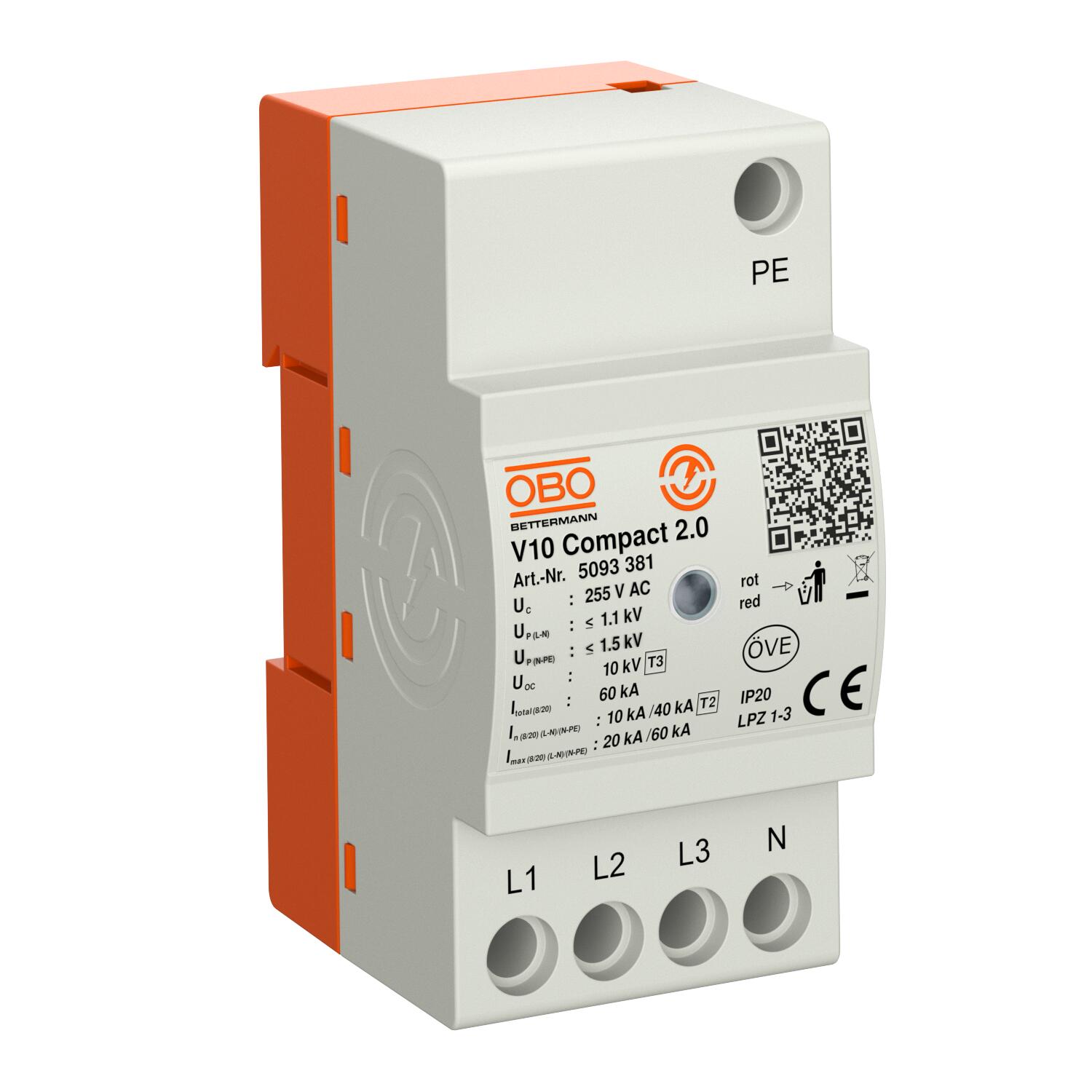

Ylijännitesuoja V10 Compact

Tuotenro 5093381 | EAN-numero 4012196862566 | Sähkönro 3228527

Tuotenro / Tyyppi	5093381 / V10 Compact2.0

Napojen malli	3+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli tyyppi T2+T3

• ylijännitesuoja pää- ja alakeskuksiin VDE 0100-443 (IEC 60364-4-44) mukaan
• purkauskyky maks. 60 kA (8/20) yhteensä

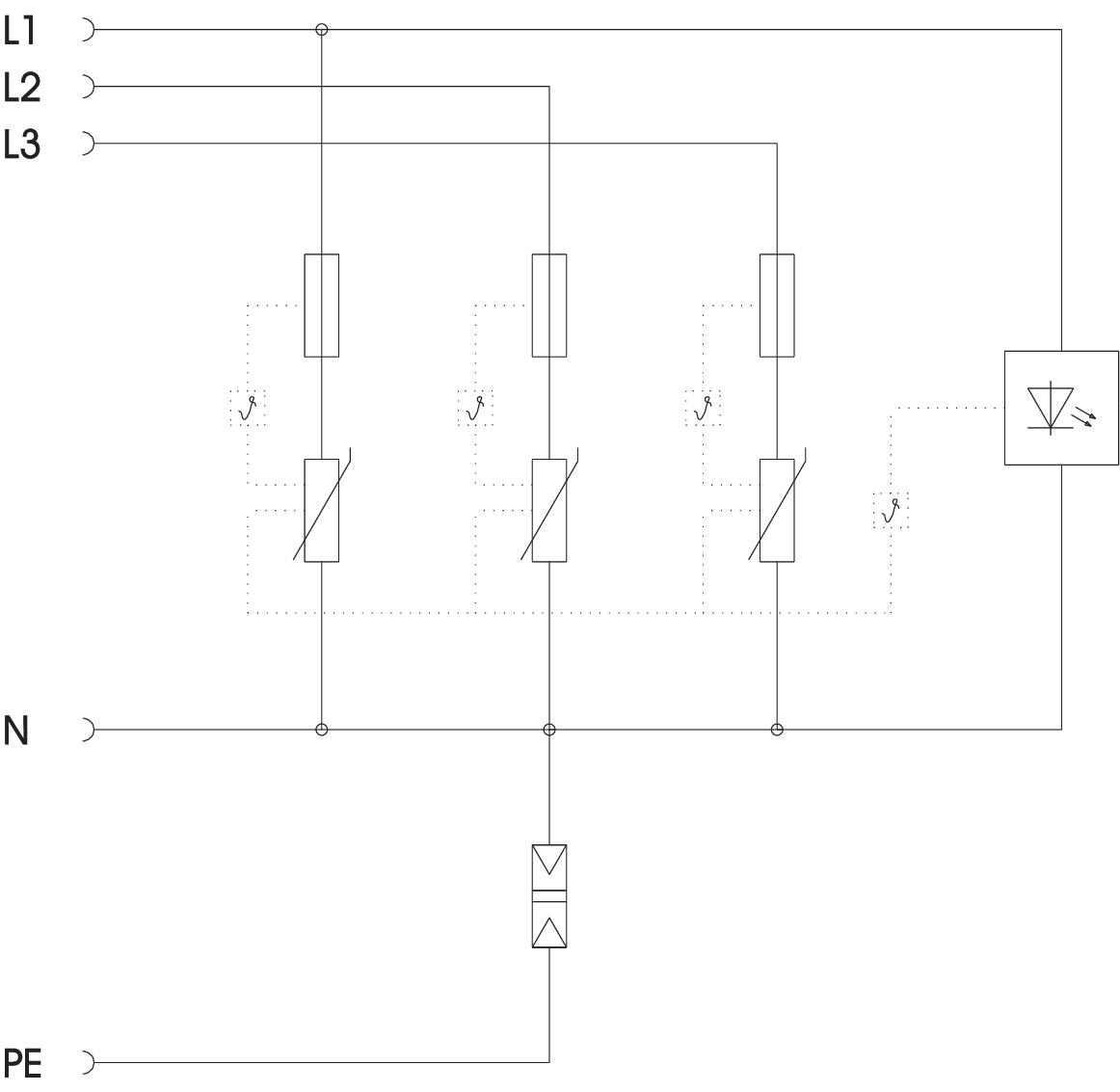

• integroitu 3+1-malli TN- ja TT-verkkojärjestelmille 45 mm moduulinleveydellä
• suuritehoinen varistoritekniikka
• sis. termisen ja dynaamisen erotuslaitteen ja optisen toimintatilan osoituksen

Käyttö: Pää- ja alakeskukset sekä 3-vaihevirtajärjestelmien laitesuojaus.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	20 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	20 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	60 kA
Enimmäissulake	63 A
Integroitu sulake	ei
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	10 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	8 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	13 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	2,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	13 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	8 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	10 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	70 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	2 Nm
Koko	255V
Korkein jatkuva jännite AC	255 V

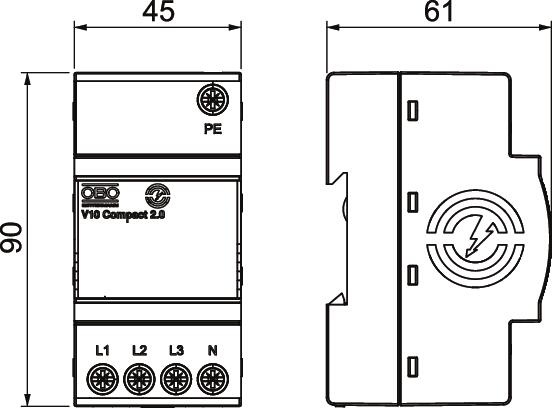

Korkeus	90 mm
Kotelointiluokka	IP20
LPZ	1→3

Maks. verkonpuoleinen ylijännitesuoja	63 A gG
Malli	1+NPE
Merkinanto laitteessa	optinen
Napojen lukumäärä	4
Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	10 kA
Nimellispurkausvirta (8/20 µs) [L-N]	10 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	40 kA
Pituus	60,5 mm
Pohjamitta	45 mm
Purkauskyky (8/20 µs) [yhteensä]	60 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Suojaustaso [L-N]	≤1,1
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	kyllä
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	kaikki
