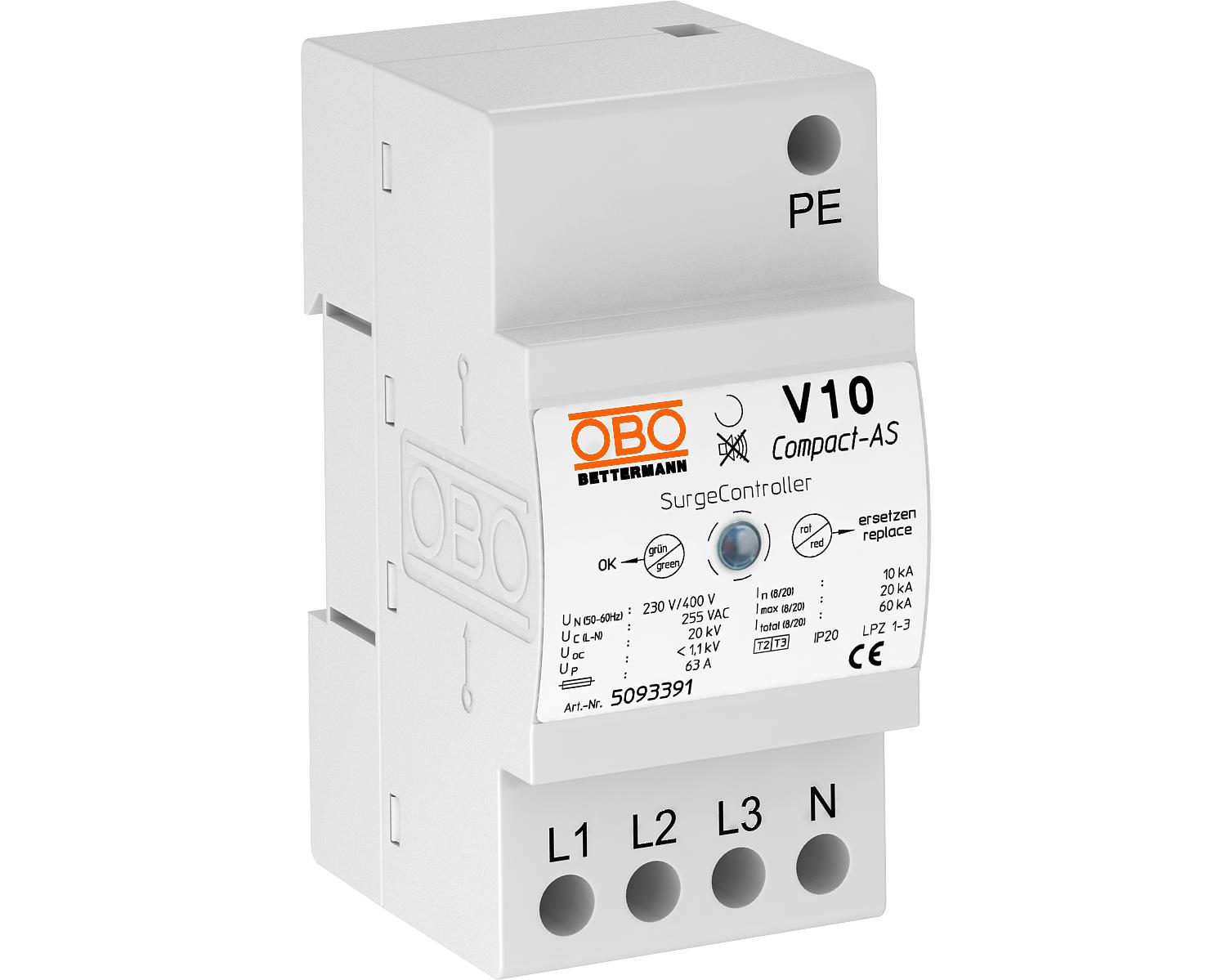

Ylijännitesuoja V10 Compact äänimerkillä 255 V 3+N/PE | 255 | IP20

Ylijännitesuoja V10 Compact äänimerkillä 255 V

Tuotenro 5093391 | EAN-numero 4012195299448 | Sähkönro 5808098

Tuotenro / Tyyppi	5093391 / V10 COMPACT-AS

Napojen malli	3+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli tyyppi 2+3

• ylijännitesuojaus alakeskuksissa VDE 0100-443 (IEC 60364-4-44) mukaan
• purkauskyky maks. 60 kA (8/20) yhteensä

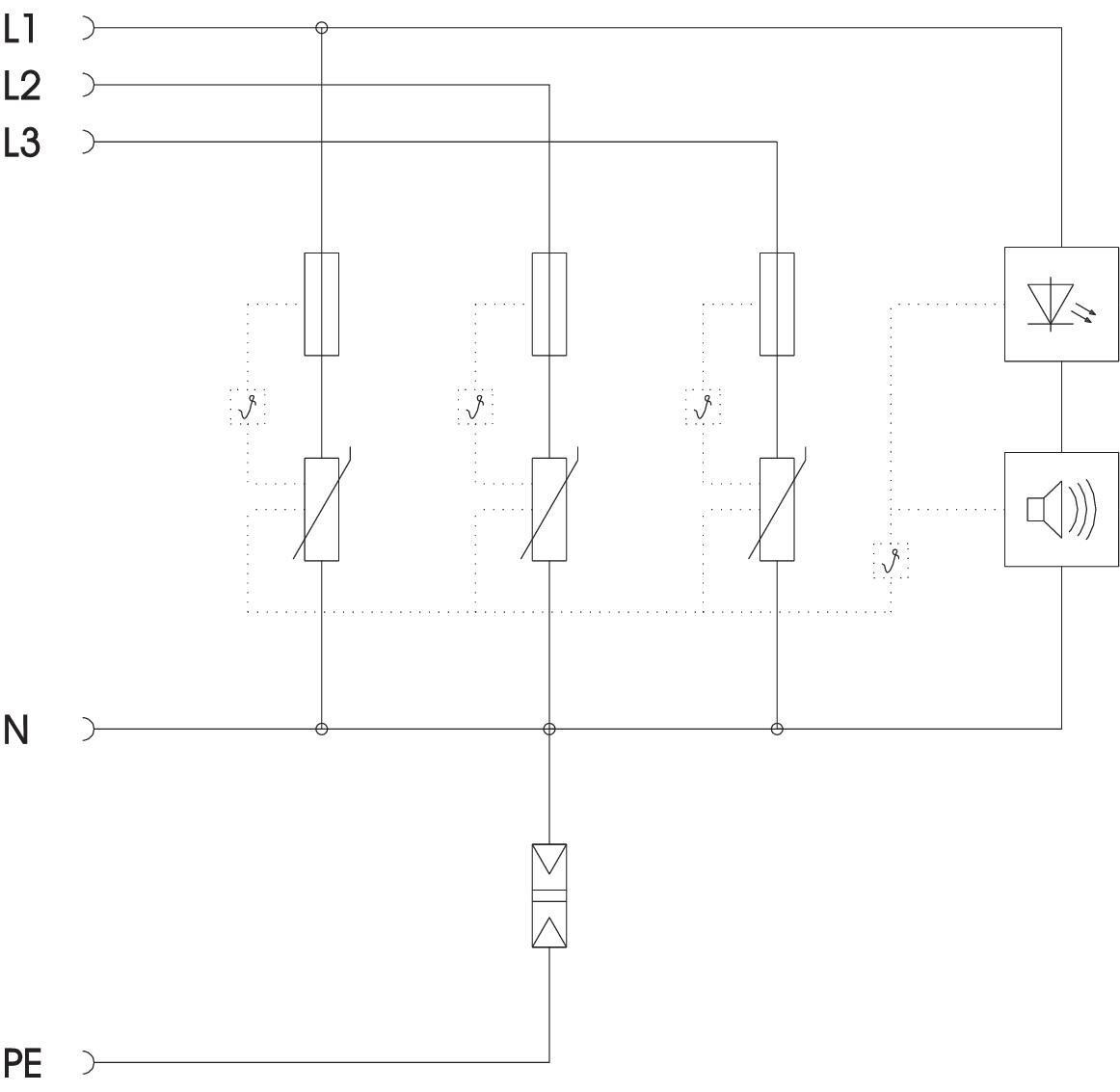

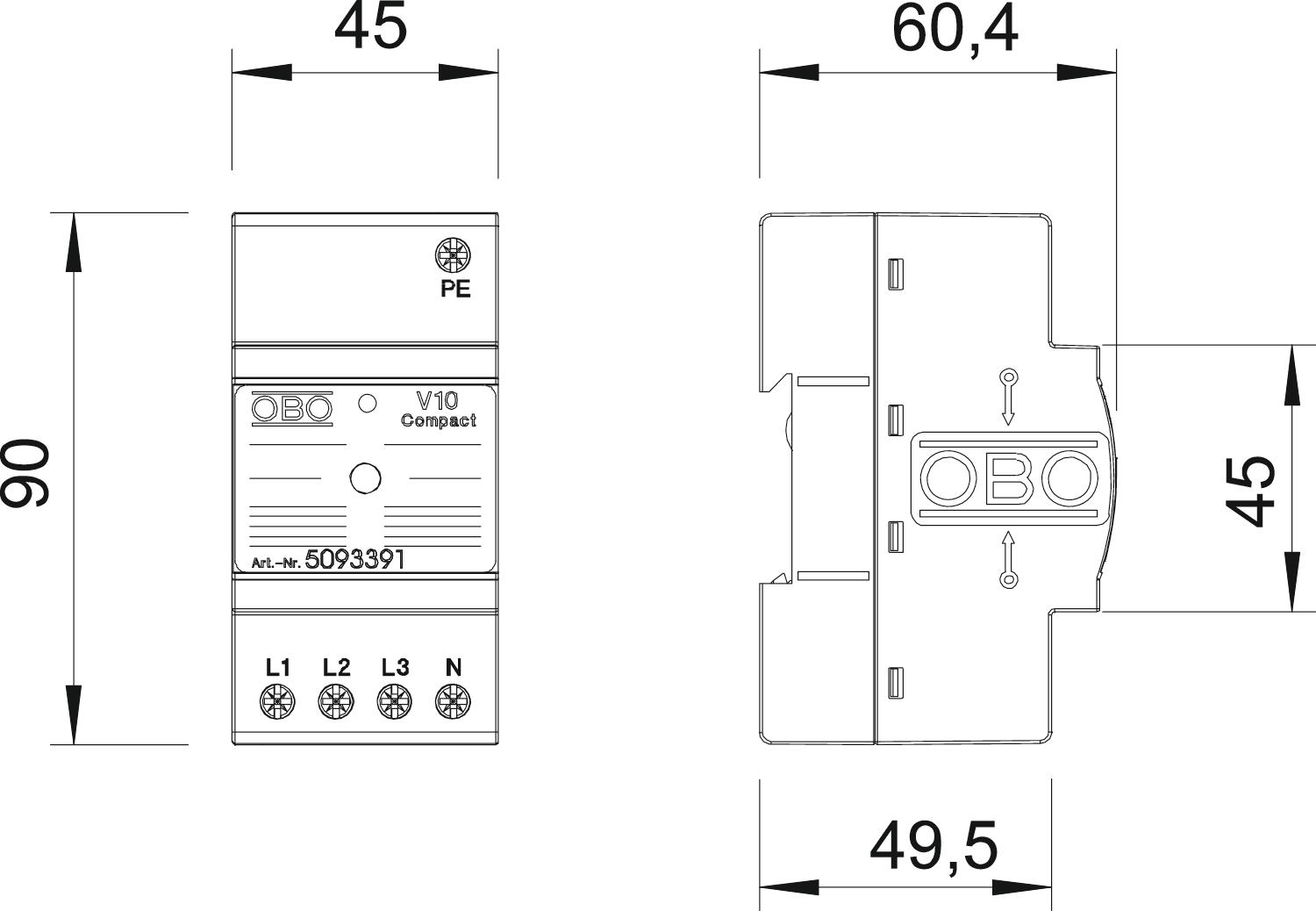

• integroitu 3+1-ratkaisu TN- ja TT-verkkojärjestelmille 45 mm moduulin leveydellä
• suuritehoinen varistoritekniikka
• sis. termisen ja dynaamisen erotuslaitteen ja optisen toimintatilaosoituksen
• malli ...-AS lisäksi vikailmoituksella (kytkettävissä pois päältä)

Käyttö: Ala-/kerroskeskukset sekä 3-vaihevirtajärjestelmien laitesuojaus.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	20 kA
Enimmäissulake	63 A
Etähälytyskosketin	ei
Integroitu sulake	ei
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	10 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	10 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	255V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
LPZ	1→3
Maks. verkonpuoleinen ylijännitesuoja	63

Merkinanto laitteessa	optinen ja akustinen
Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	10 kA
Purkauskyky (8/20 µs) [yhteensä]	60 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	kyllä
Ulospuhaltava	ei
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	muu
