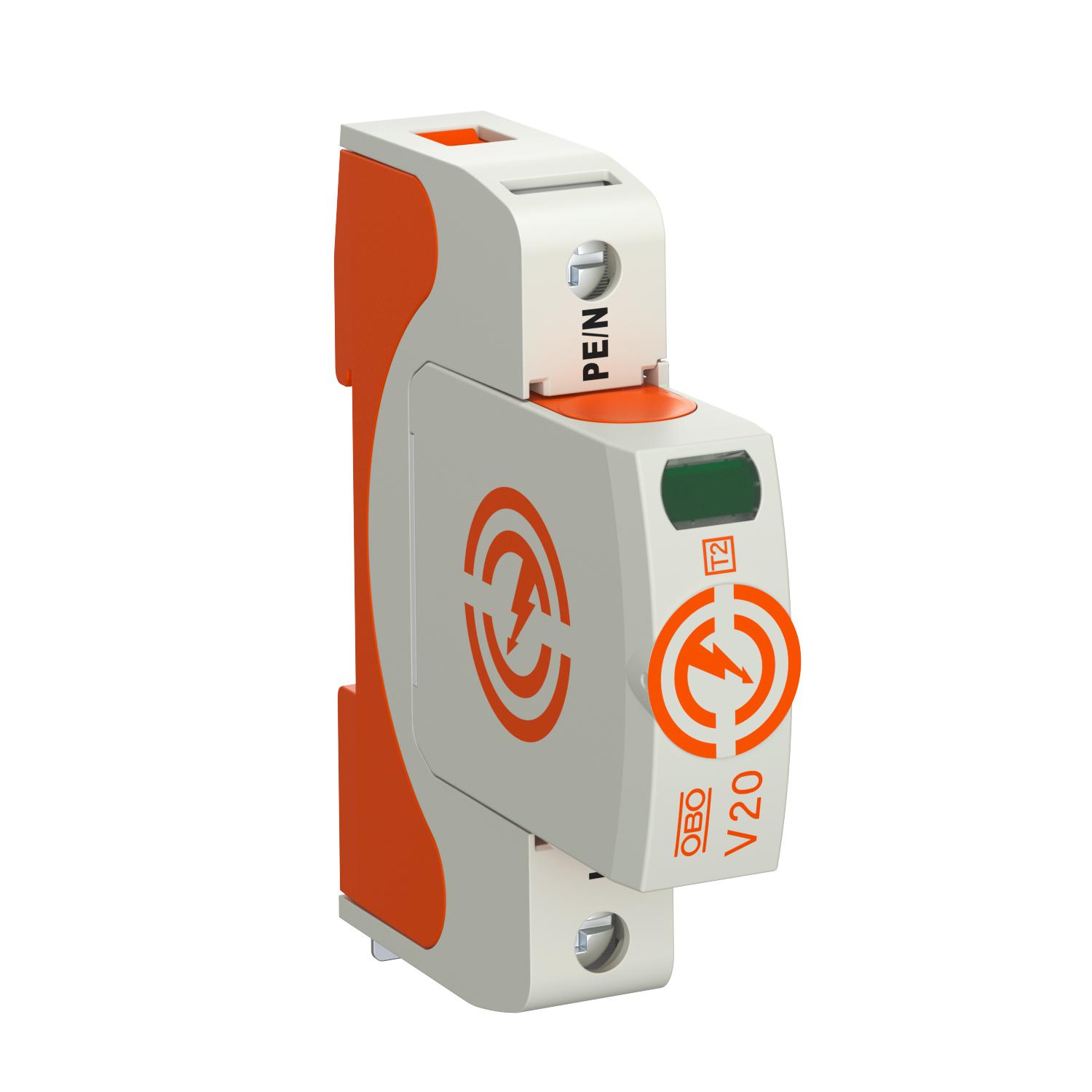

Ylijännitesuoja V20, 1-napainen 550 V 1 | 550 | IP20

Ylijännitesuoja V20, 1-napainen 550 V

Tuotenro 5095211 | EAN-numero 4012196159956

Tuotenro / Tyyppi

Napojen malli

Korkein jatkuva jännite AC	550 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi 2

• ylijännitesuojaukseen ja potentiaalintasaukseen VDE 0100-443 (IEC 60364-4-44) mukaisesti
• purkauskyky maks 40 kA (8/20) napaa kohden suuritehoisilla varistoreilla
• moduulirakenteinen ylijännitesuoja pistoliitännällä ja erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminta tärinäsuojalla ja jännitekoodauksella
• muovi UL 94 V-0 mukaan
• FS-malleissa on potentiaalivapaa etähälytyskosketin

Käyttö: Potentiaalintasaus ryhmä- ja alakeskuksissa.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	40 kA
Enimmäissulake	160 A
Etähälytyskosketin	ei
Hyväksynnät	UL
Integroitu sulake	ei
Jäännösjännite [L-N] @ 1 kA	1,7 kV
Jäännösjännite [L-N] @ 5 kA	2,1 kV
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	550V
Korkein jatkuva jännite (L-N)	550 V
Korkein jatkuva jännite AC	550 V
Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0

Maks. verkonpuoleinen ylijännitesuoja	160 A gL/gG
Merkinanto laitteessa	optinen
Napojen lukumäärä	1
Napojen malli	1
Nimellisjännite AC (50 / 60 Hz)	400 V
Nimellispurkausvirta (8/20 µs)	15 kA
Nimellispurkausvirta (8/20 µs) [L-N]	20 kA
Oikosulkuvirran kestävä	kyllä
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Purkauskyky (8/20 µs) [yhteensä]	40 kA
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤2,4
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
TOV- jännite [L-N] – vikasietotila– 120 min	915 V
TOV-jännite [L-N] - sietotila - 5 s	700 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	muu
