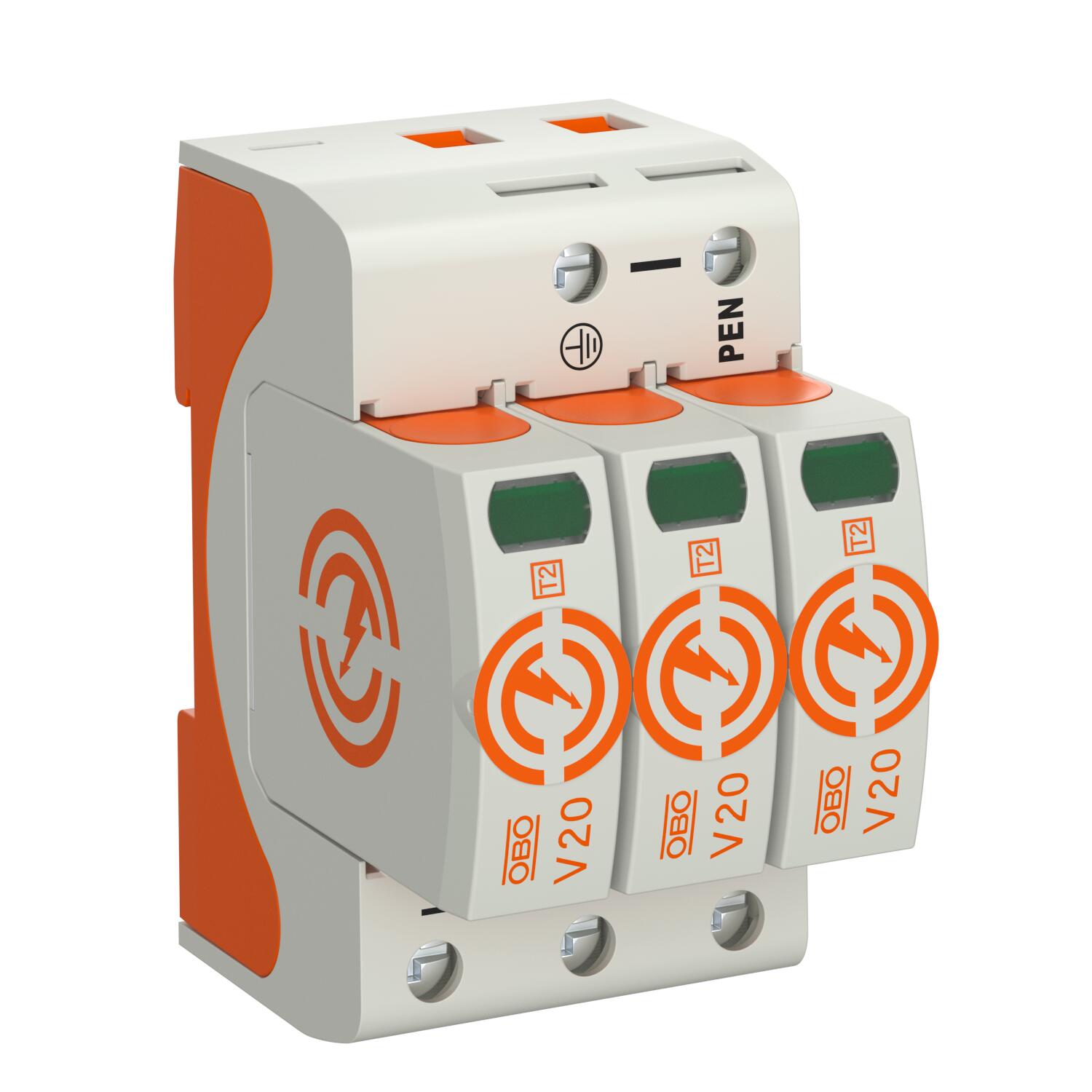

Ylijännitesuoja V20, 3-napainen 550 V
Tuotenro 5095213 | EAN-numero 4012196160006
- Tuotteen kuvaus
-

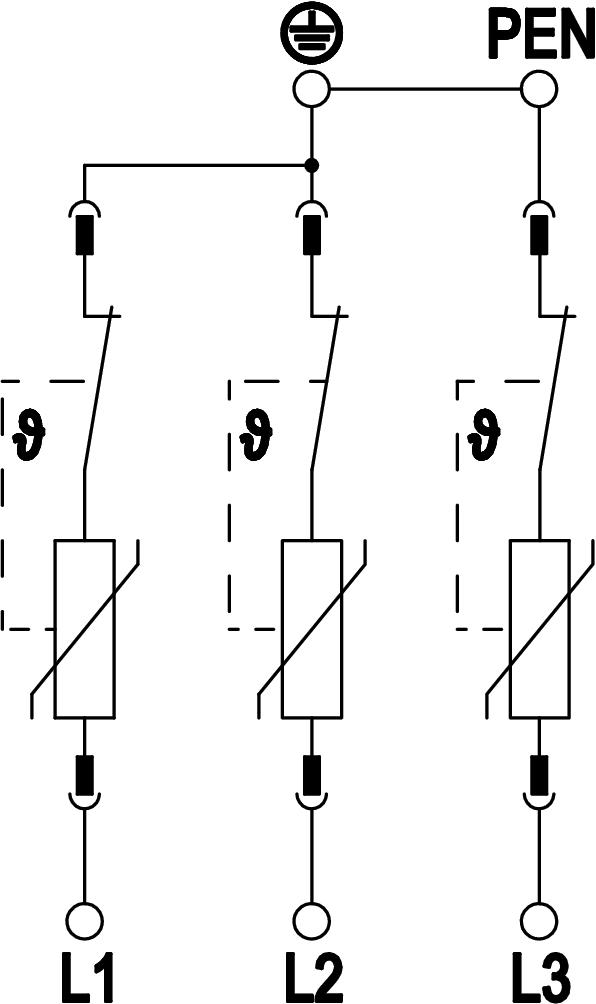

Tuotteen kuvausYlijännitesuoja tyyppi 2
• ylijännitesuojaukseen ja potentiaalintasaukseen VDE 0100-443 (IEC 60364-4-44) mukaisesti
• purkauskyky maks 40 kA (8/20) napaa kohden suuritehoisilla varistoreilla
• moduulirakenteinen ylijännitesuoja pistoliitännällä ja erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminta tärinäsuojalla ja jännitekoodauksella
• muovi UL 94 V-0 mukaan
• FS-malleissa on potentiaalivapaa etähälytyskosketin
Käyttö: Potentiaalintasaus ryhmä- ja alakeskuksissa.
- Tekniset tiedot
-

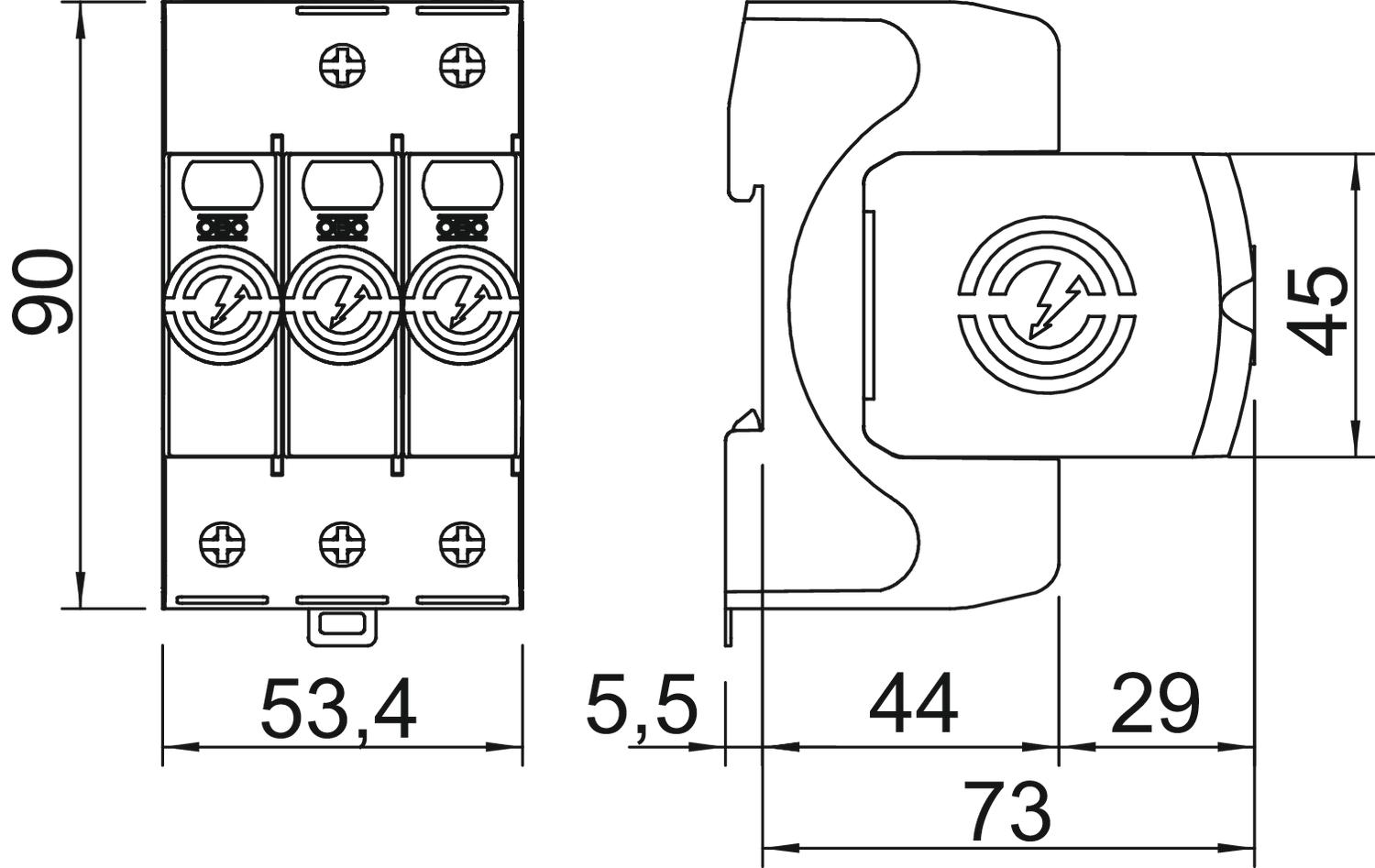

Tekniset tiedot
Asennustapa Asennuskisko 35 mm Enimmäispurkausvirta (8/20 μs) 40 kA Enimmäispurkausvirta (8/20 μs) [L-N] 40 kA Enimmäissulake 160 A Etähälytyskosketin ei Hyväksynnät UL Integroitu sulake ei Jäännösjännite [L-N] @ 1 kA 1,7 kV Jäännösjännite [L-N] @ 5 kA 2,1 kV Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 2 AWG Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 16 AWG Johdon poikkipinta taipuisa (hienolankainen) min. 1,5 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 16 AWG Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 1,5 mm² Johdon poikkipinta, taipuisa (hienolankainen) 2 AWG Johdon poikkipinta, taipuisa (hienolankainen) 35 mm² Johtolaji ylijännitesuojalle Sähkönsyöttöjohto AC Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Kiristysmomentti: 4 Nm Koko 550V Korkein jatkuva jännite (L-N) 550 V Korkein jatkuva jännite AC 550 V Kotelointiluokka IP20 Kotelon materiaali PA UL 94 V-0 Maks. verkonpuoleinen ylijännitesuoja 160 A gL/gG Merkinanto laitteessa optinen Napojen lukumäärä 3 Napojen malli 3 Nimellisjännite AC (50 / 60 Hz) 400 V Nimellispurkausvirta (8/20 µs) 15 kA Nimellispurkausvirta (8/20 µs) [L-N] 20 kA Oikosulkuvirran kestävä kyllä Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla 50 kA eff Purkauskyky (8/20 µs) [yhteensä] 120 kA SPD standardin EN 61643-11 mukaan Tyyppiä 2 SPD standardin IEC 61643-1 mukaan Luokka II SPD UL 1449 mukaan Tyyppi 4 Suojaustaso [L-N] ≤2,4 Syttymisaika <25 ns Tarkastusluokka tyyppi 2 kyllä TOV- jännite [L-N] – vikasietotila– 120 min 915 V TOV-jännite [L-N] - sietotila - 5 s 700 V Ulospuhaltava ei Vähimmäisetäisyys 1,5 mm Verkkotyyppi TN kyllä Verkkotyyppi TN-C kyllä Verkon muoto muu - Kaikki tyypit
- Lataukset
-
Tietolehti V20-3-550 / 5095213 , 0.30MB , pdf
