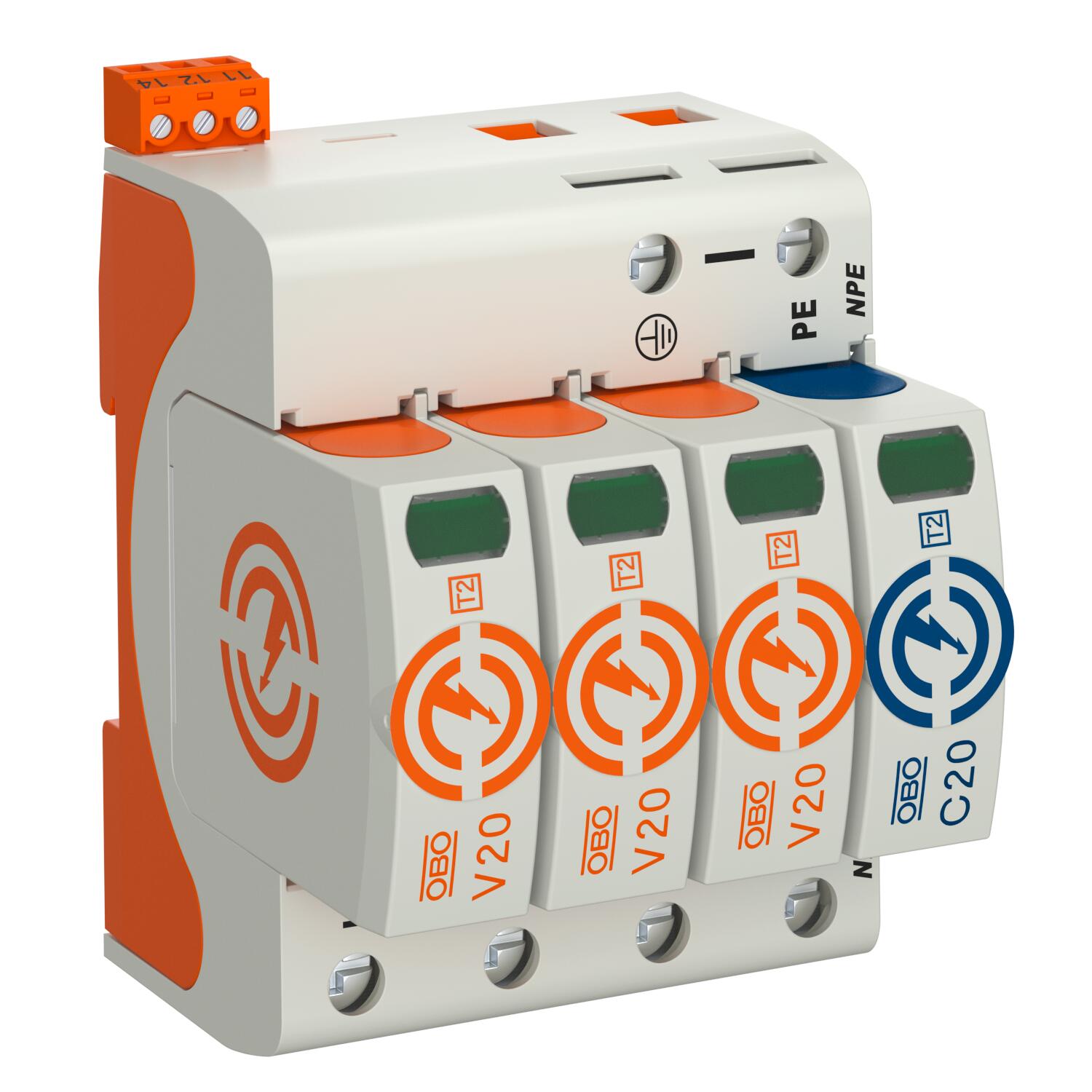

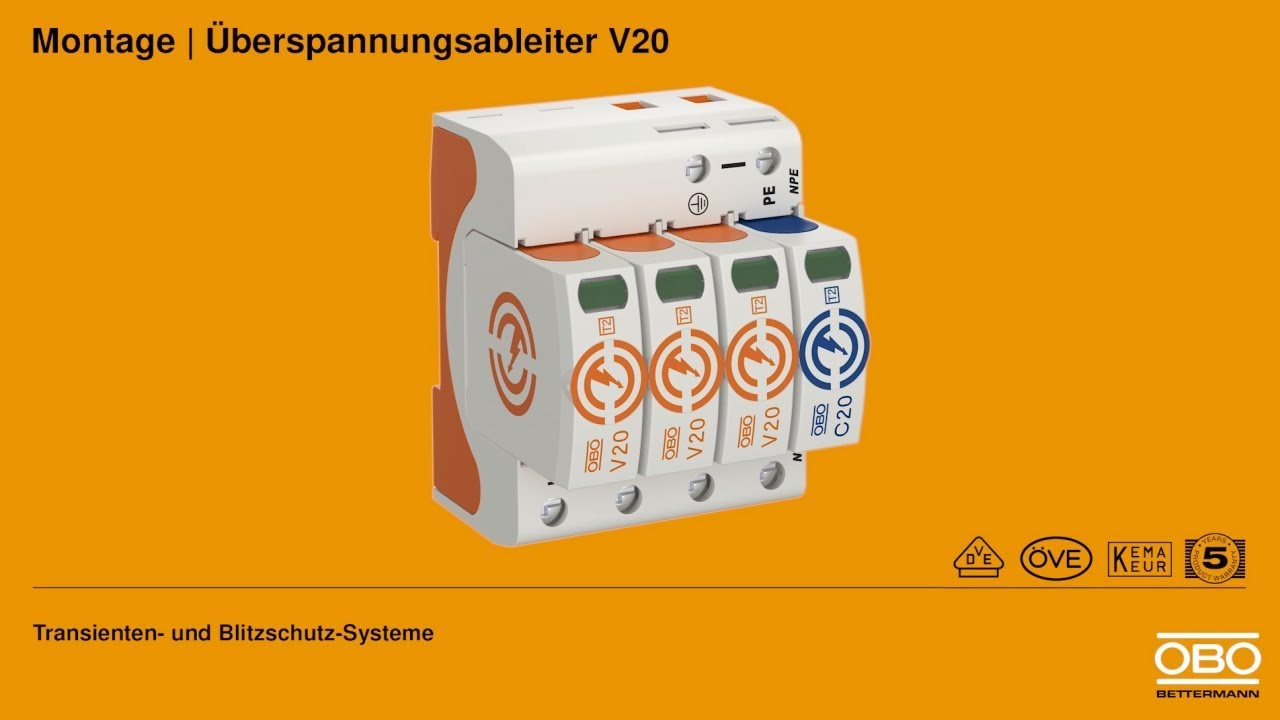

Ylijännitesuoja V20, 3-napainen + NPE ja FS 280 V 3+N/PE | 280 | IP20

Ylijännitesuoja V20, 3-napainen + NPE ja FS 280 V

Tuotenro 5095333 | EAN-numero 4012196163427 | Sähkönro 3228555

Tuotenro / Tyyppi

Napojen malli

Korkein jatkuva jännite AC	280

Kotelointiluokka	IP20

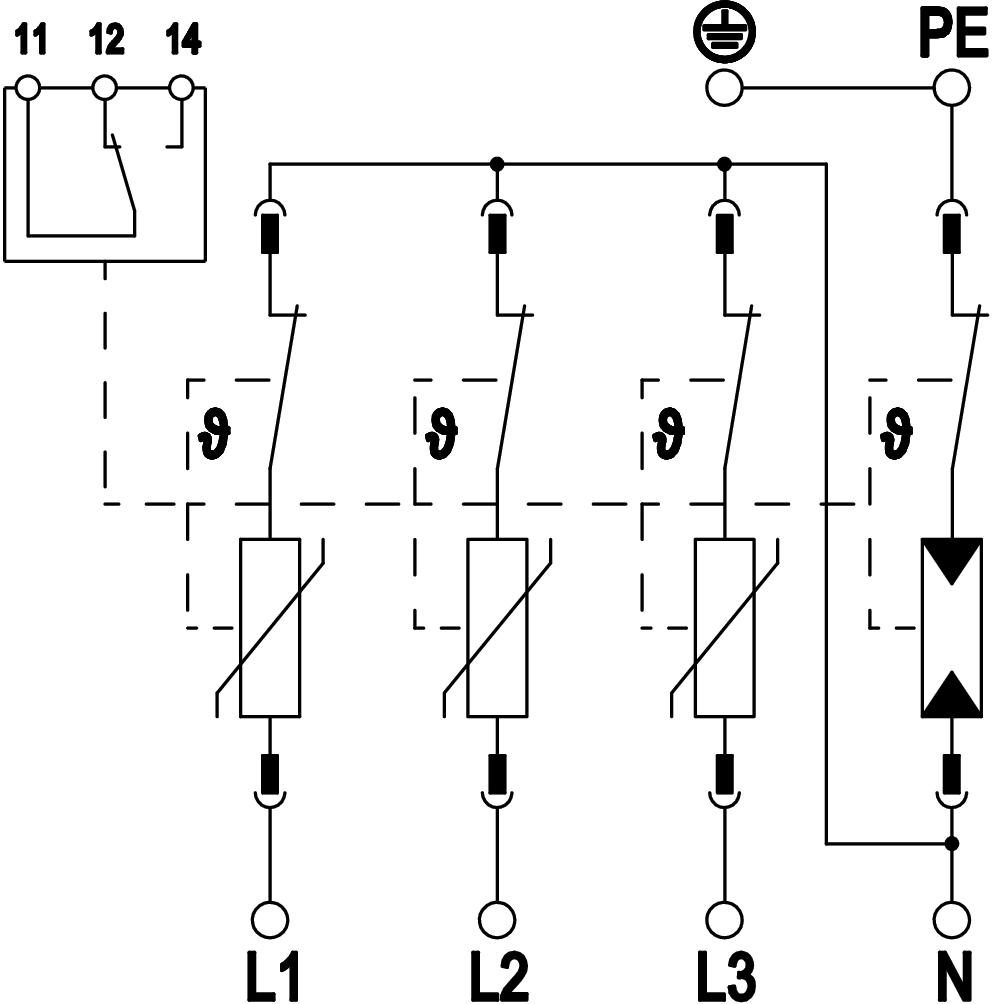

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi T2

• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaisesti
• purkauskyky maks 40 kA (8/20) napaa kohden suuritehonkestoisilla varistoreilla
• moduulirakenteinen ylijännitesuoja pistoliitännällä ja erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminta tärinäsuojalla ja jännitekoodauksella
• muovi UL 94 V-0 mukaan
• FS-malleissa on potentiaalivapaa etähälytyskosketin

Käyttö: Ylijännitesuojaus ryhmä- ja alakeskuksissa.

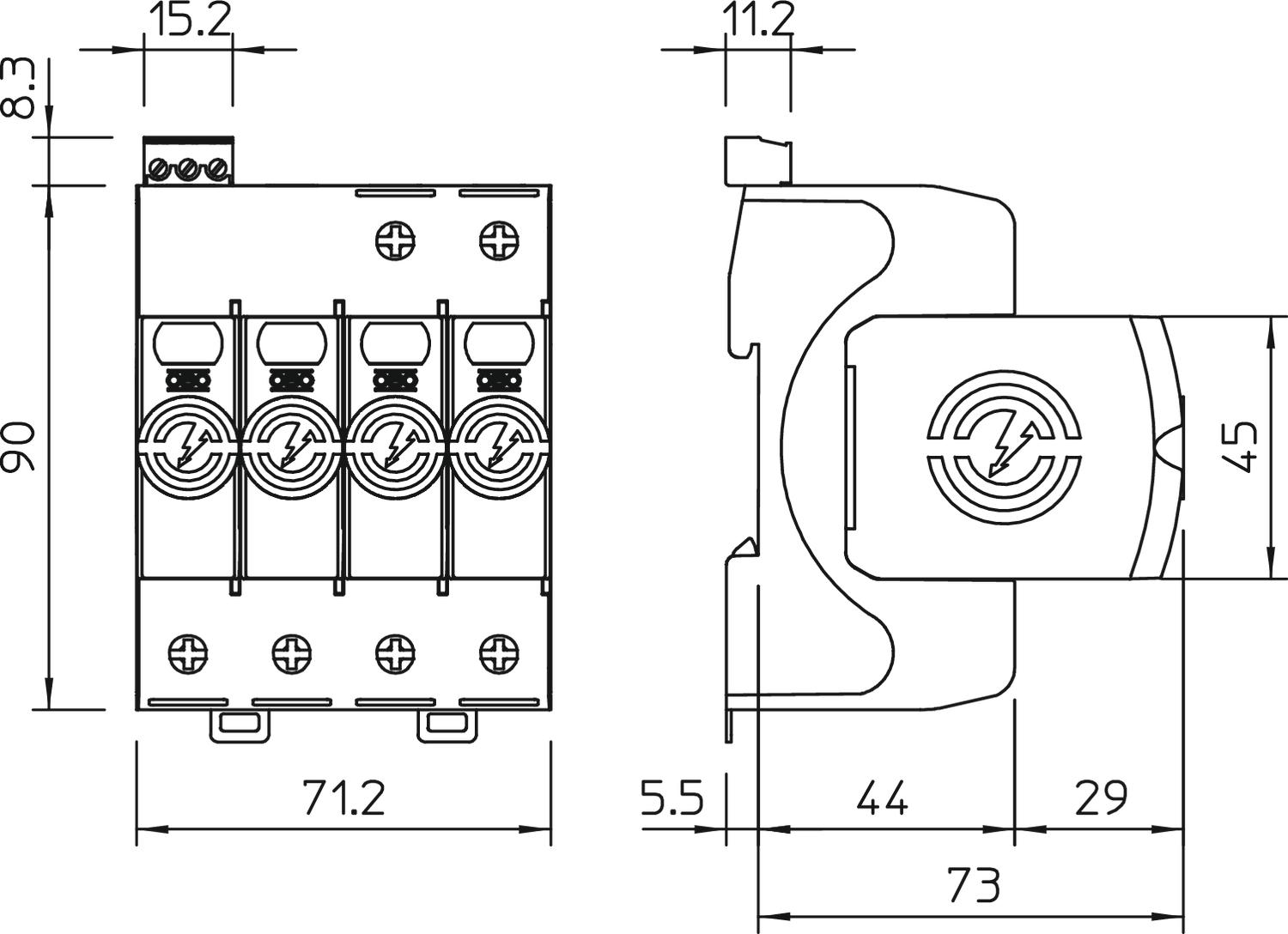

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	40 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	60 kA
Enimmäissulake	160 A
Etähälytyskosketin	kyllä
FM-koskettimet	Vaihtokosketin
Hyväksynnät	VDE
Integroitu sulake	ei
Jäännösjännite [L-N] @ 1 kA	0,8 kV
Jäännösjännite [L-N] @ 5 kA	1 kV
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	280V
Korkein jatkuva jännite (L-N)	280 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	280
Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Kytkentäteho AC	230 V; 0,5 A
Kytkentäteho DC	230 V; 0,1 A / 75 V; 0,5 A

Liitännän poikkipinta FM-liittimet min.	21 AWG
Liitännän poikkipinta FM-liittimet min.	0,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	16 AWG
Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
Maks. verkonpuoleinen ylijännitesuoja	160 A gL/gG
Merkinanto laitteessa	optinen
Napojen lukumäärä	4
Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	20 kA
Nimellispurkausvirta (8/20 µs) [L-N]	20 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	40 kA
Oikosulkuvirran kestävä	kyllä
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Purkauskyky (8/20 µs) [yhteensä]	60 kA
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
TOV- jännite [L-N] – vikasietotila– 120 min	440 V
TOV-jännite [L-N] - sietotila - 5 s	335 V
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	muu
Yhteinen suojaustaso [L-PE]	1,5 kV
