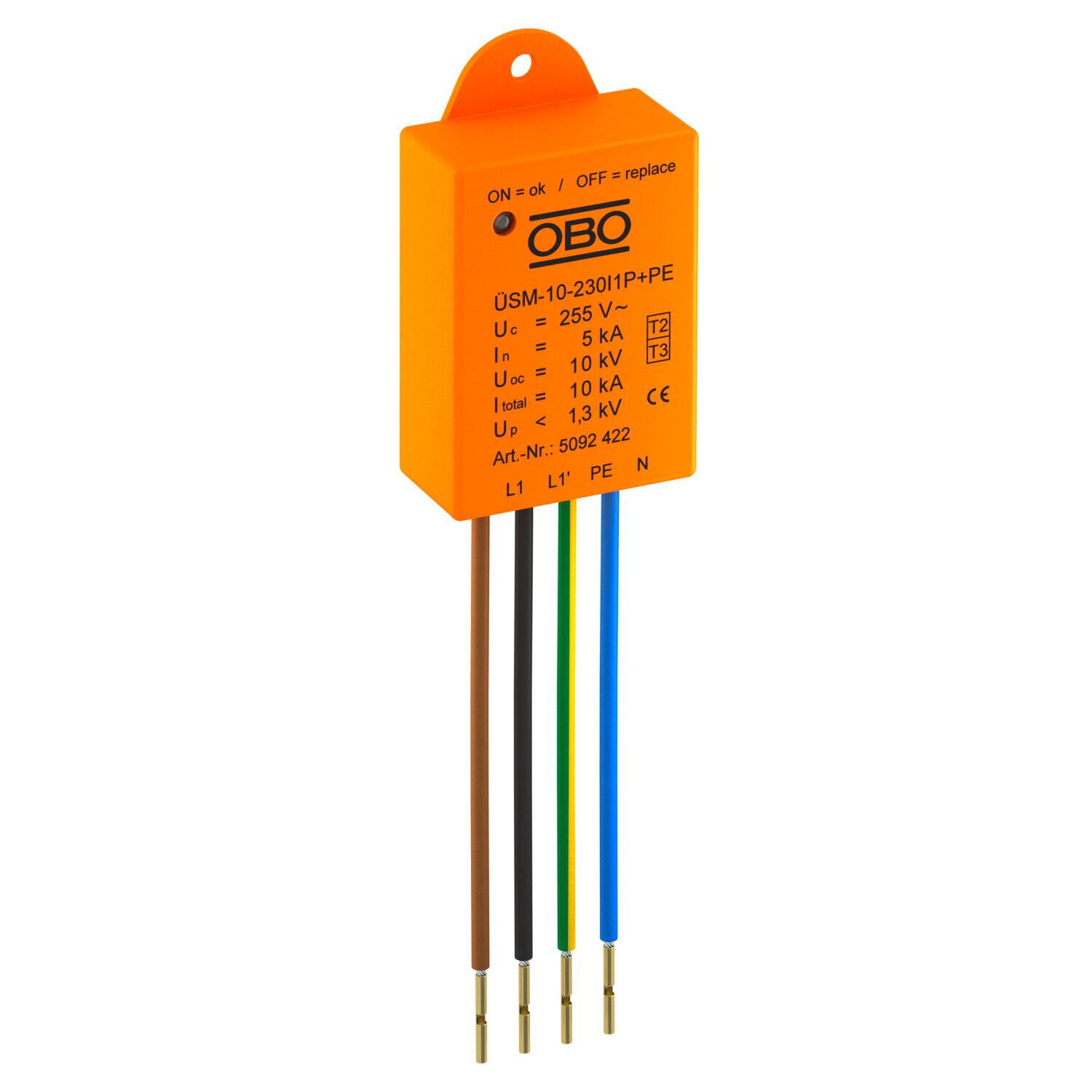

Ylijännitesuojamoduuli ÜSM-10-230l1P+PE 1+N/PE | 255 | IP20

Ylijännitesuojamoduuli ÜSM-10-230l1P+PE

Tuotenro 5092422 | EAN-numero 4012196426720 | Sähkönro 3228517

Tuotenro / Tyyppi	5092422 / ÜSM-10-230I1P+PE

Napojen malli	1+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli tyyppi T2+T3 DIN EN 61643-11 mukaisesti 230/400 V -verkoille.

Tarkoitettu suojaamaan elektronisia laitteita kuten esim. LED-ohjaimia.

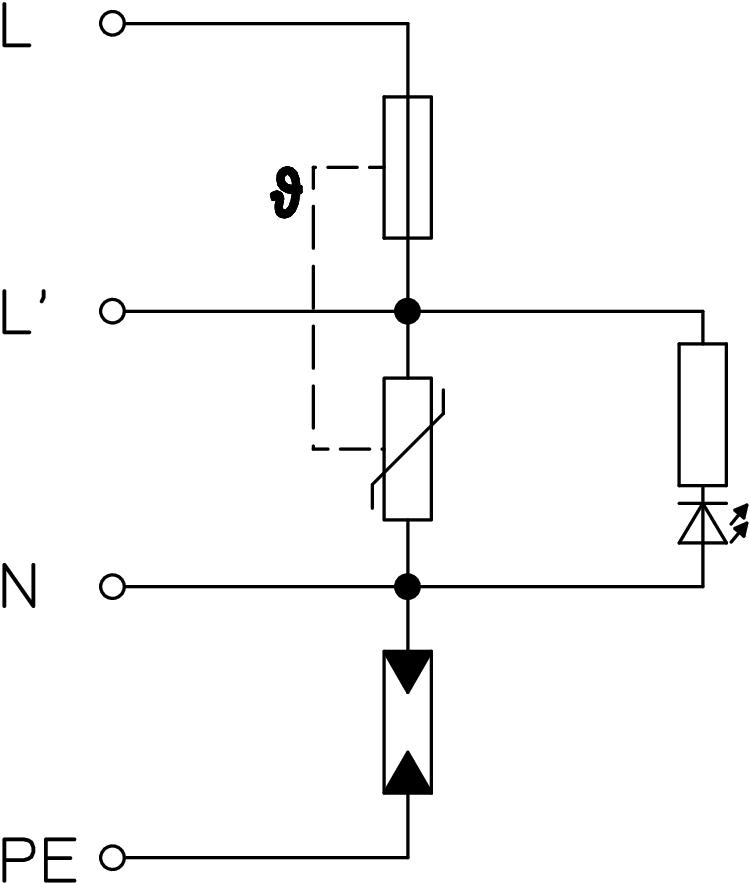

• toimintatilan osoituksella ja kuormavirtapiirin poiskytkennällä ylijännitesuojan vioittuessa • pienikokoinen asennettavaksi pylvään liitäntärasiaan tai ennen ohjainta • käyttö LED-valaisinpäässä ennen elektronista LED-ohjainta • suojakytkentä maks. 10 kA purkauskyvyllä • ylijännitteen vähentäminen alle 1300 V (suojaustaso) • LED-valaisimille PE-liitännällä

Käyttö: Kaapelien liitäntärasioissa, haaroitusrasioissa, johtokanavissa lattia-asennus järjestelmiin asti
Elektronisten laitteiden suojaukseen kuten esim. LED-valaisimien suojaus ylijännitteiltä

Tekniset tiedot

Tekniset tiedot

Asennustapa	Muuta
Enimmäispurkausvirta (8/20 μs)	10 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	10 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	10 kA
Enimmäissulake	16 A
Kaapelin pituus	0,09 m
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	230V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V

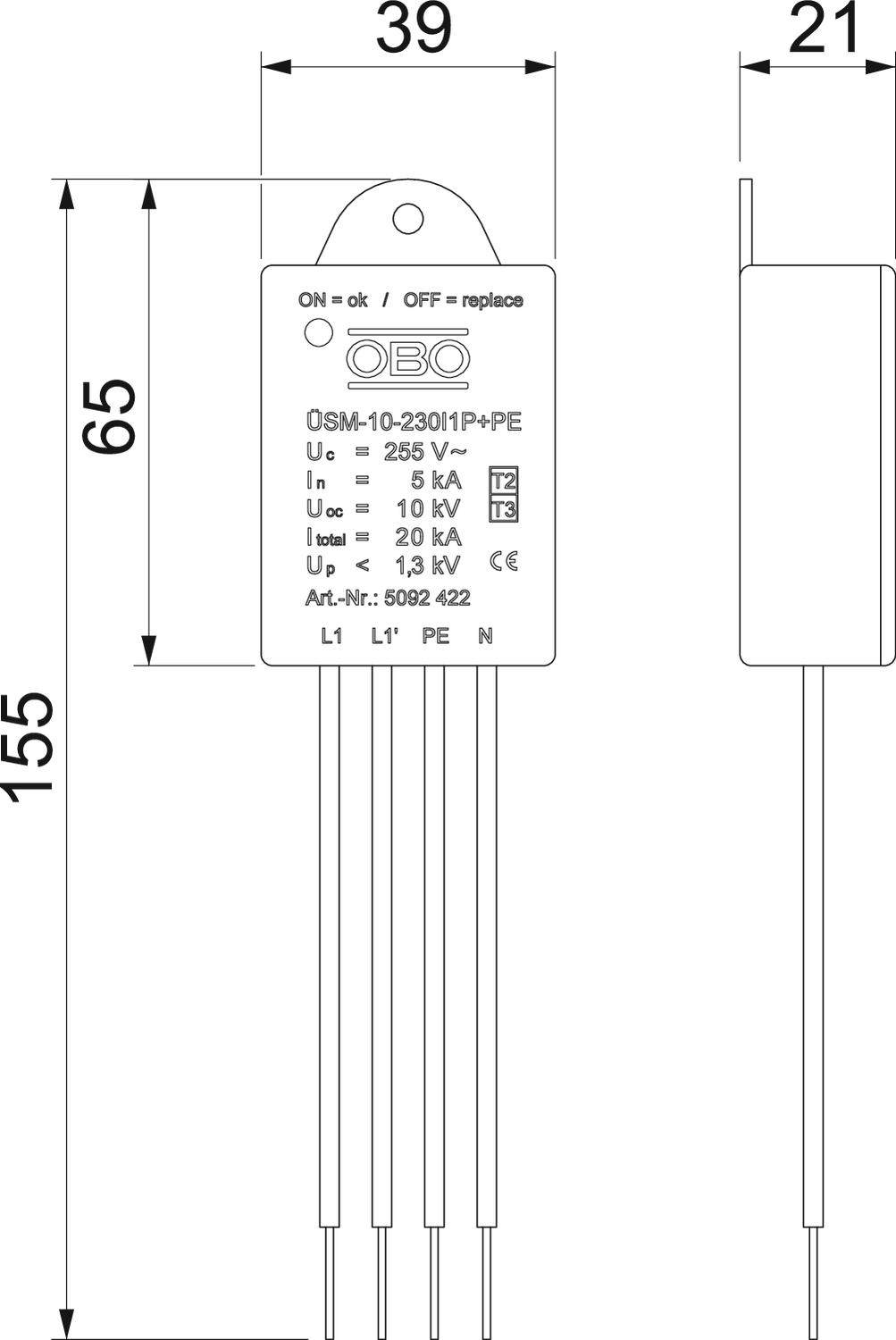

Korkeus	21 mm
Kotelointiluokka	IP20
LPZ	1→2
Maks. verkonpuoleinen ylijännitesuoja	16
Malli	1-napainen ja NPE maadoitetuille järjestelmille
Merkinanto laitteessa	optinen

Napojen malli	1+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	5 kA
Nimellispurkausvirta (8/20 µs) [L-N]	5 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	5 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	16 A
Pituus	155 mm
Pohjamitta	40 mm
Purkauskyky (8/20 µs) [yhteensä]	10 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Suojaustaso johdin - johdin	1300 V
Suojaustaso johdin - maa	1300 V
Suojaustaso [L-N]	≤1300
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	kyllä
Yhteinen suojaustaso [L-PE]	1300 kV
