Ylijännitesuojasetti MCD + V20 3-napainen + NPE etähälytyskoskettimella 3 | 255 | IP20

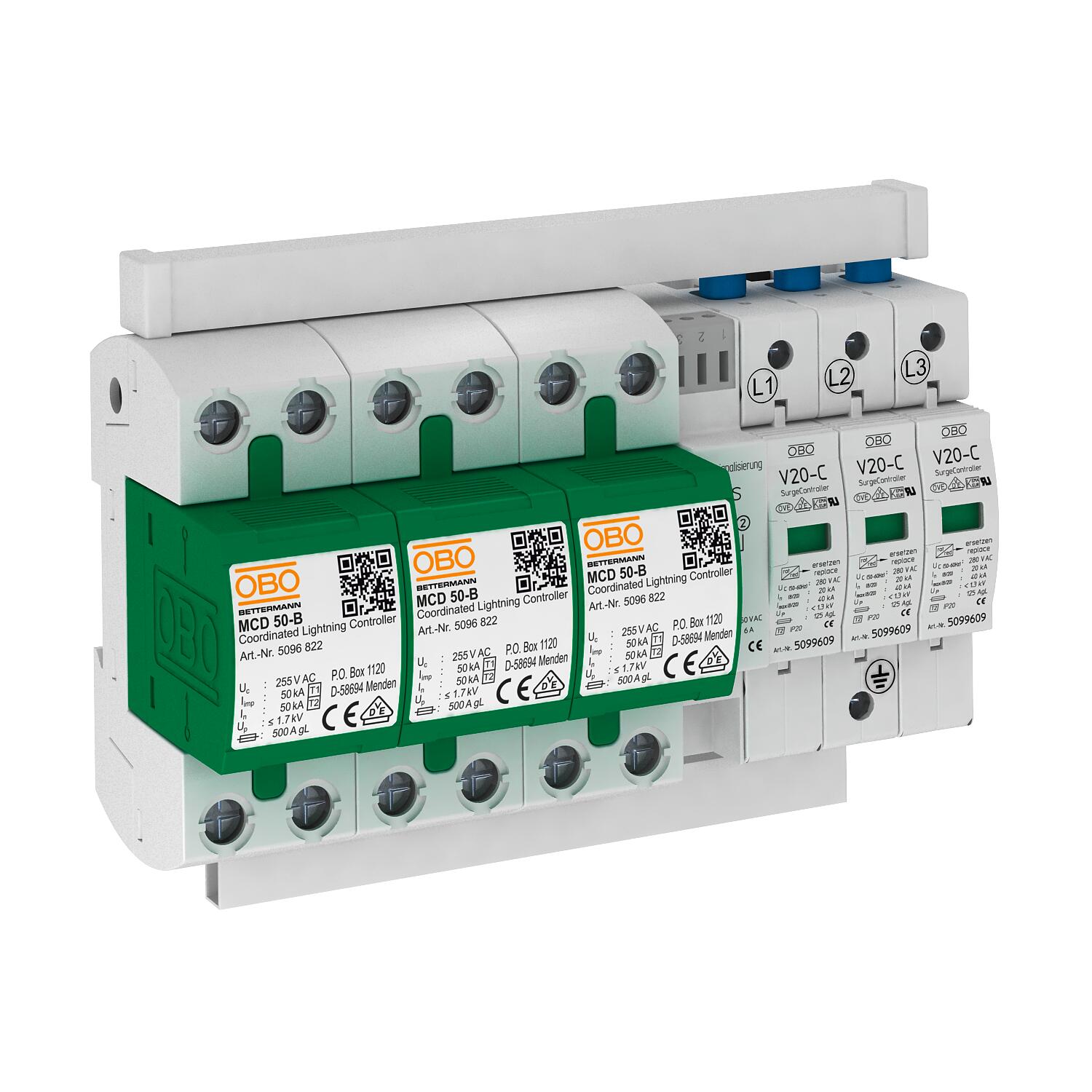

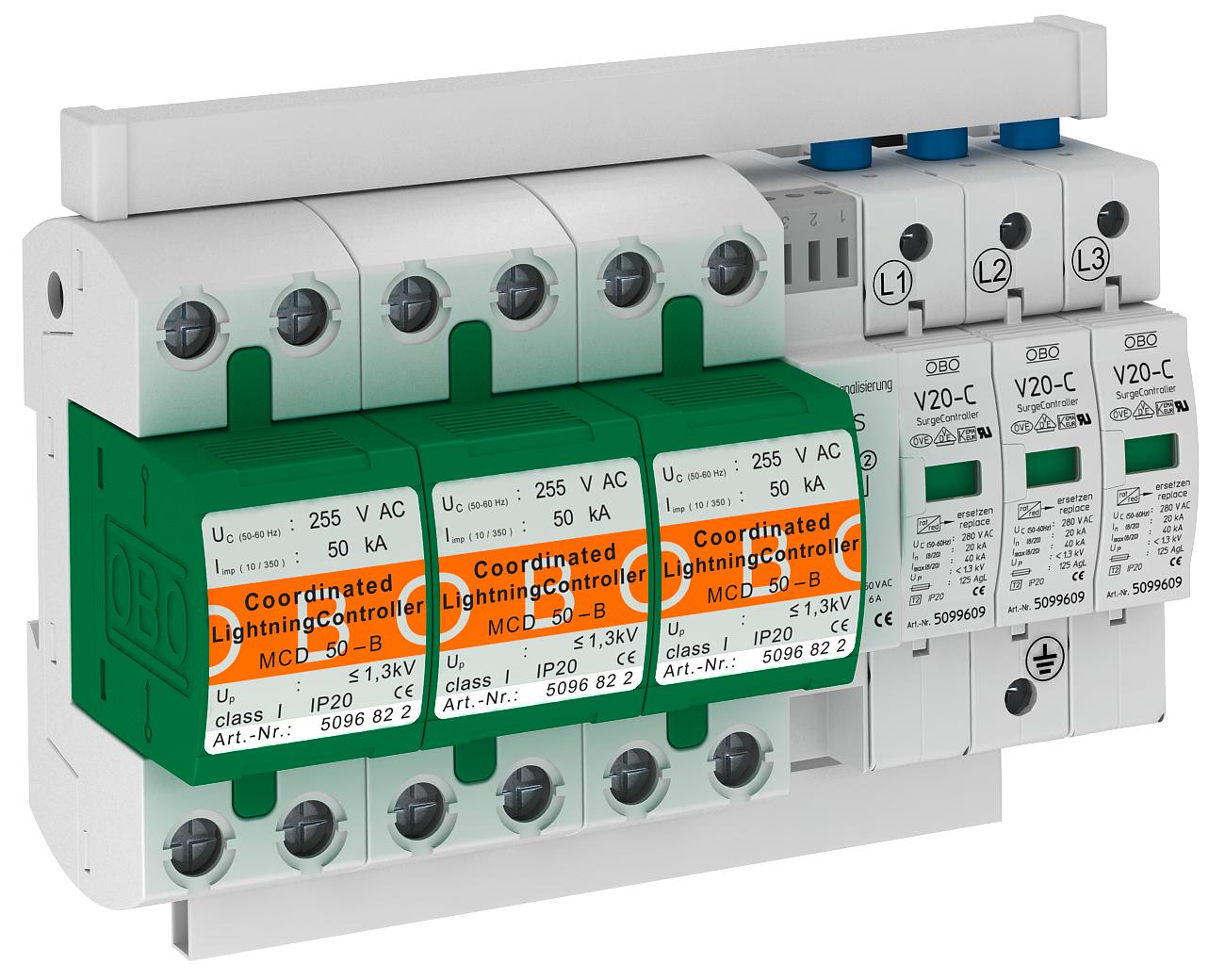

Ylijännitesuojasetti MCD + V20 3-napainen + NPE etähälytyskoskettimella

Tuotenro 5089756 | EAN-numero 4012195405535 | Sähkönro 5808027

Tuotenro / Tyyppi	5089756 / PS3-B+C TNC+FS

Napojen malli	3

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojasetti, salama- ja ylijännitesuoja tyyppi T1+T2

• purkauskyky 100 kA 10/350 µs BET-testattu
• esikytketty ja liitäntävalmis, sis. sillat, merkityt liitännät
• etähälytyskoskettimella, potentiaalivapaalla sulkukoskettimella toiminnan valvontaan
• käytettäväksi TN-C-verkkojärjestelmissä

Huomautus: Maks. etusulake (vaaditaan vain, jos sitä ei ole jo verkossa) 125 A gL/gG.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	100 kA
Enimmäissulake	125 A
Etähälytyskosketin	kyllä
Jälkivirran sammutuskyky (eff) [N-PE]	25 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	50 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	10 mm²
Käyttölämpötila maks.	85 °C
Käyttölämpötila min.	-40 °C
Koko	255V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
LPZ	0→2
Maks. verkonpuoleinen ylijännitesuoja	125
Malli	3-napaien + FS, 255 V

Merkinanto laitteessa	optinen
Napojen lukumäärä	3
Napojen malli	3
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	50 kA
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	25 kA
Oikosulunkestävyys	25 kA
Purkauskyky (8/20 µs) [yhteensä]	100 kA
Salamasyöksyvirta (10/350 μs)	50 kA
Salamasyöksyvirta (10/350) [yhteensä]	100 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Syttymisaika	<25 ns
Ulospuhaltava	ei
Verkon muoto	TN-C
