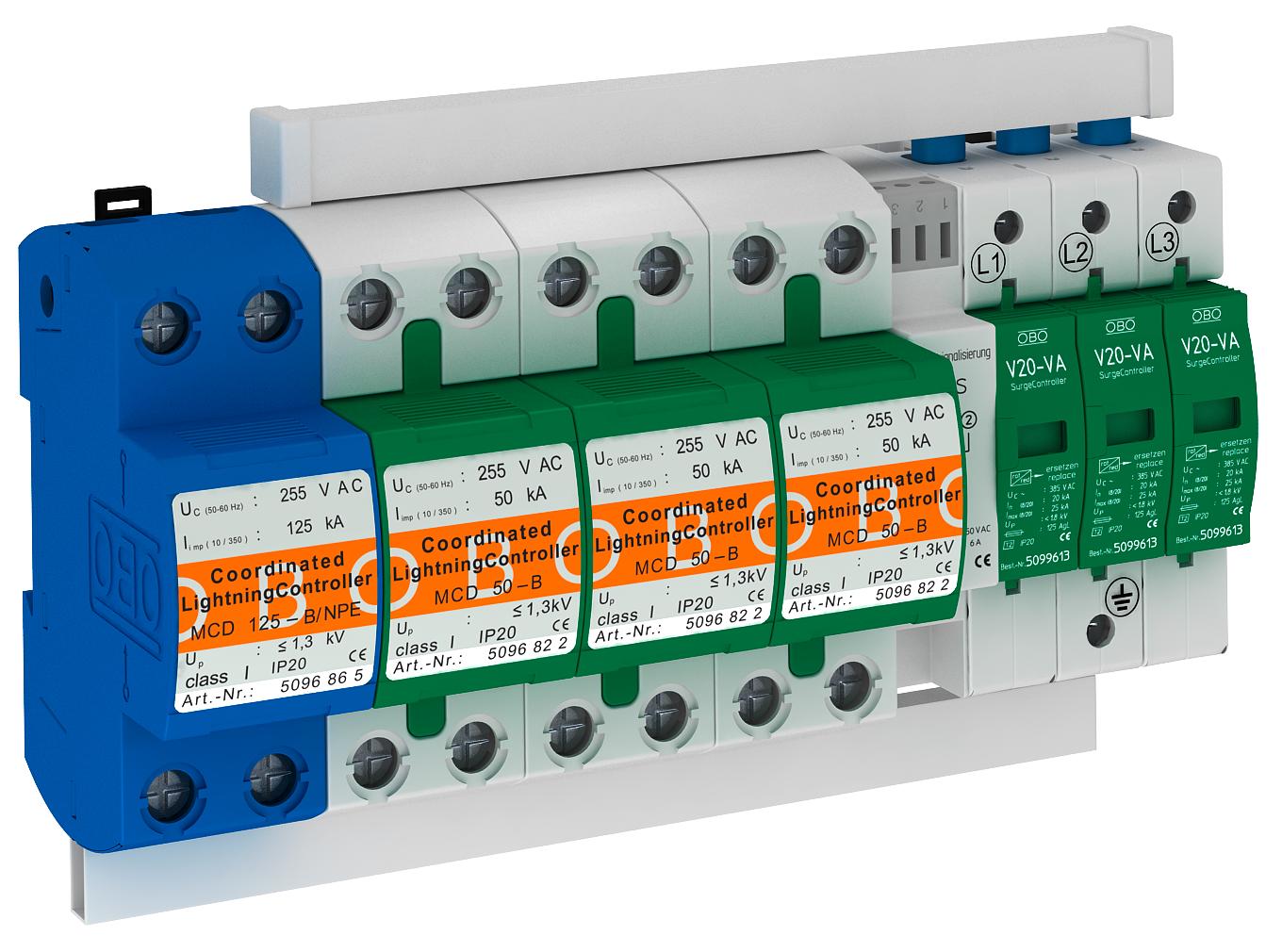

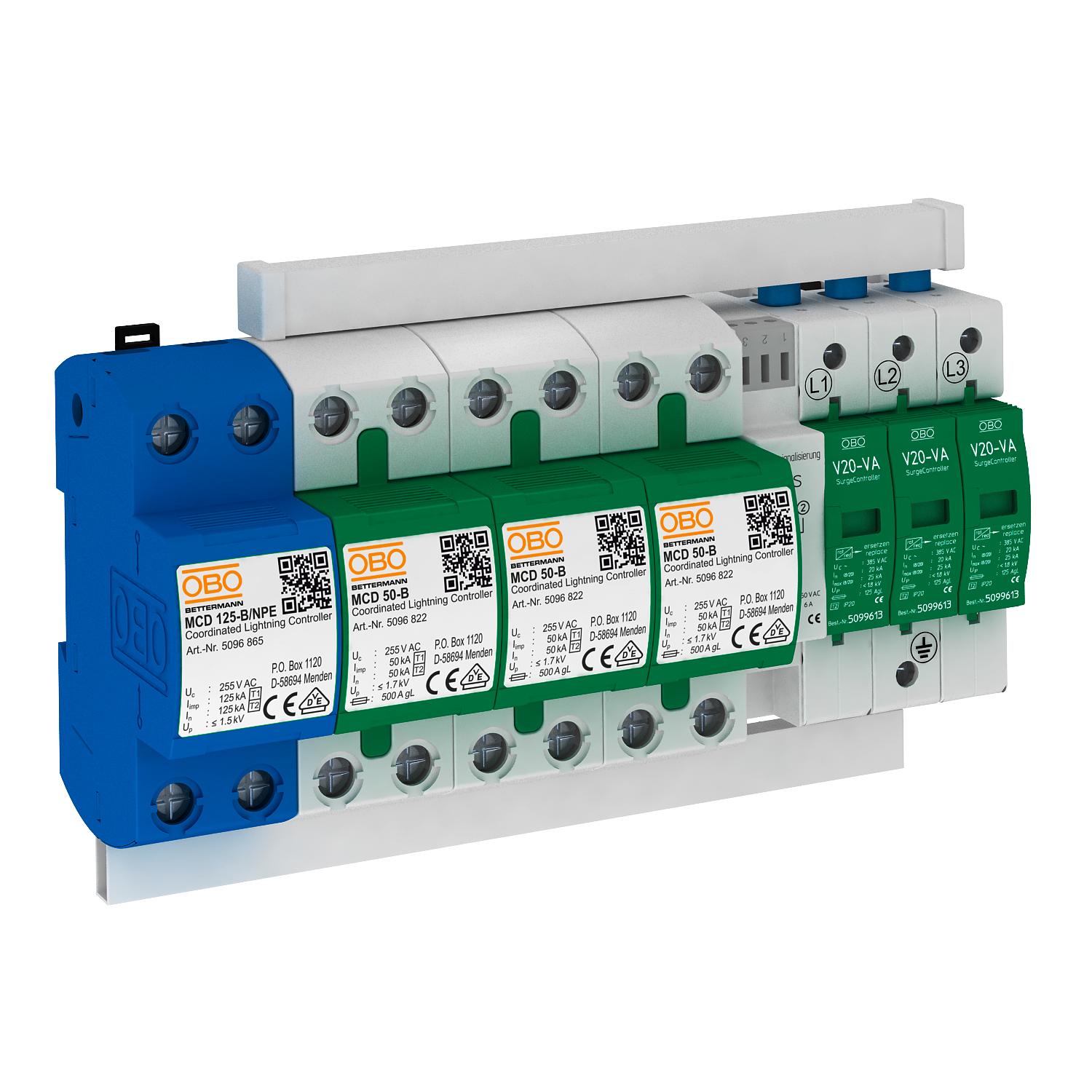

Ylijännitesuojasetti MCD + V20 vuotovirtavapaa 3-napainen + NPE etähälytyskoskettimella 3+N/PE | 255 | IP20

Ylijännitesuojasetti MCD + V20 vuotovirtavapaa 3-napainen + NPE etähälytyskoskettimella

Tuotenro 5089777 | EAN-numero 4012195405597 | Sähkönro 5808231

Tuotenro / Tyyppi	5089777 / PS4-VA TT+FS

Napojen malli	3+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojasetti VA, salama- ja ylijännitesuojayhdistelmä tyyppi T1+T2

• salamaylijännitesuojaukseen IEC 62305 ( VDE 0185-305) mukaan
• salamavirran purkauskyky maks..50 kA (10/350) napaa kohden ja maks. 125 kA (10/350) N-PE • vuotovirtavapaa • ylijännitesuoja pistoliitännällä, sis. sillat, merkityt liitännät • koteloitu, ei-ulospuhaltava kipinäväli kytkentäkoteloihin asennettavaksi

Käyttö: Teollisuuslaitokset erikoisvaatimuksilla.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	100 kA
Enimmäissulake	125 A
Etähälytyskosketin	kyllä
Jälkivirran sammutuskyky (eff) [N-PE]	25 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	50 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	10 mm²
Käyttölämpötila maks.	85 °C
Käyttölämpötila min.	-40 °C
Koko	255V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
LPZ	0→2
Maks. verkonpuoleinen ylijännitesuoja	125
Malli	3+NPE, FS

Merkinanto laitteessa	optinen
Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	100 kA
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	25 kA
Oikosulunkestävyys	25 kA
Purkauskyky (8/20 µs) [yhteensä]	100 kA
Salamasyöksyvirta (10/350 μs)	100 kA
Salamasyöksyvirta (10/350) [yhteensä]	100 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Syttymisaika	<25 ns
Ulospuhaltava	ei
Verkon muoto	muu
