Aurinkosähköjärjestelmän hankintaan liittyy aina suuria investointeja, joiden pitäisi maksaa itsensä takaisin mahdollisimman nopeasti. Sen vuoksi niiden jatkuva käytettävyys on erittäin tärkeää.
Mitä aurinkosähkössä on otettava huomioon? Kun aurinkopaneelit asennetaan katolle tai maan pinnalle, ne ovat erittäin alttiita salamaniskuille ja ylijännitteille. Jos aurinkosähköjärjestelmä vaurioituu näiden vuoksi, sen tuotto jää korjauksen aikana saamatta. Syntyy myös lisäkustannuksia, esimerkiksi invertterin vaihtamisen vuoksi. OBOn kanssa turvallisesti: Tarjoamme sinulle monipuolisia järjestelmäratkaisuja aurinkosähköjärjestelmien suojaukseen salamaniskuilta ja ylijännitteiltä.
Edut:
- täydellinen järjestelmä, joka kattaa lähes kaikki aurinkosähköjärjestelmän sähkötekniikkaan liittyvät vaatimukset
- järjestelmäratkaisuja nopeisiin ja pysyvästi turvallisiin asennuksiin
- räätälöity tuki aurinkosähköratkaisujen asennukselle ja käytölle
- monivuotinen kokemus ja asiantuntemus aurinkosähköljärjestelmien suojauksesta ja sähkönsyötöstä
- käytännön vaatimusten mukaiset, laaja-alaiset aurinkosähköalan koulutukset
- tarkkaan harkitut asennus- ja suunnitteluohjeet
- investointien turvallisuus ja laillisuus
Pika-aloitus
Järjestelmäratkaisut

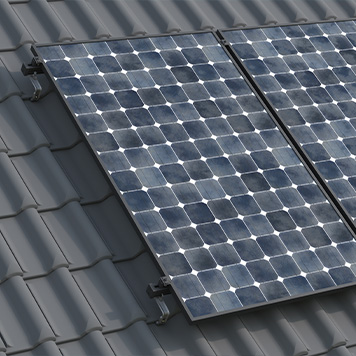

Magic PV Pitch harjakattolaitteistot
Suurin osa harjakattolaitteistoista asennetaan olemassa olevan katon päälle. Tällöin aurinkopaneelit kiinnitetään kattokoukuilla itse kattoon. Kattokoukku puolestaan kiinnitetään kattorakenteeseen ja siihen kiinnitetään asennuskisko aurinkopaneelien kiinnikkeitä varten.

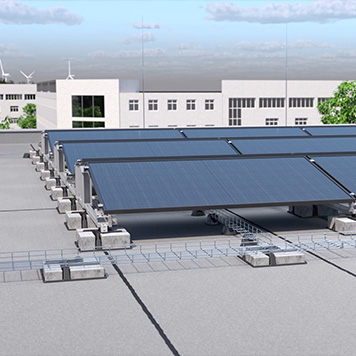

Magic PV Flat Pro
Aurinkopaneeleja voidaan asentaa harjakattojen lisäksi myös tasakatoille. Tämän asennuksen etuna on, että aurinkopaneelit voidaan asentaa katolle ennalta määrätystä suunnasta riippumatta.

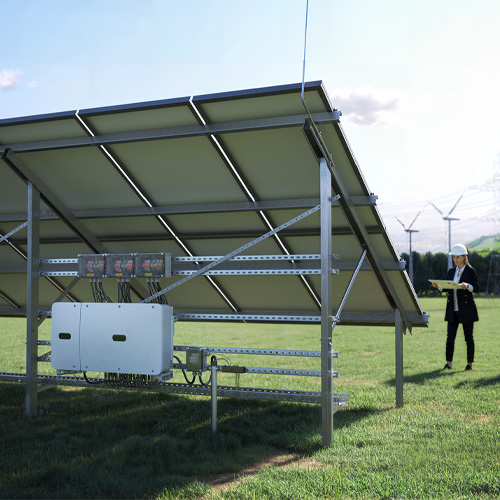

Magic PV Field maan pinnalle asennettavat laitteistot
Maan pinnalle asennettavalla laitteistolla tarkoitetaan suositun kattoasennuksen sijasta aurinkopaneelien sijoittamista suurille alueille, jotka eivät ole maatalouskäytössä. Maan pinnalle asennettavat laitteistot voivat tuottaa edullisissa olosuhteissa huomattavia määriä sähköä.
Aurinkosähköjärjestelmän tyypistä riippumatta löydät OBOlta sopivat järjestelmäratkaisut seuraavilta kohdealueilta:
Lataukset
Usein kysyttyä
- Mitä toimenpiteitä aurinkosähköjärjestelmän suojaaminen edellyttää?
Saksassa DIN VDE 0100-712 edellyttää, että sähkölaitteiston siirtopisteelle (rakennuksen liitäntärasialle tai pääjakokeskukselle) kiinnitetään standardin mukainen ohjekilpi. Ohjekilpi tunnetaan myös nimellä palokunnan kilpi, koska se auttaa palokuntaa tunnistamaan aurinkosähkölaitteiston. Sen mukaisesti sammutustoimet suoritetaan turvaetäisyyksiä noudattaen DIN VD 0312 mukaisesti. Lisäksi on otettava huomioon DC-kaapelien turvallinen asennus. Ne on asennettava turvallisesti siten, että eristeet eivät vahingoitu, jotta voidaan palotilanteessa varmistaa turvalliset ihmisten pelastustoimet. Saksan VDE-AR-2100-712 mukaisesti suojaus on tehtävä sopivalla erotuksella tai palosuojakanavalla kuten PYROLINE® Sun PV.

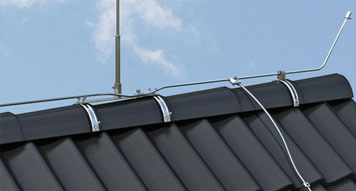

- Mitä tarvitaan katolla olevan aurinkosähköjärjestemän ulkoiseen salamasuojaukseen?
Ennen kaikkea: Hyvä suunnittelu. Luotettavaan aurinkosähköjärjestelmän salamasuojaukseen tarvitaan lisäksi pyöröjohtimia/lattajohtimia, asennuspainoja, sieppaustankoja, liittimiä, kiinnikkeitä, laajennuskappaleita ja muita salamasuojauksen lisätarvikkeita. Lisätietoa aurinkosähköjärjestemän ulkoisesta salamasuojauksesta löydät tästä.
- Miten ulkoinen salamasuojaus asennetaan aurinkosähköjärjestelmän kanssa?
Aurinkosähköjärjestelmä on ehdottomasti otettava huomioon salamasuojauksen suunnittelussa. Siten voidaan varmistaa, että salamasuojausjärjestelmä ei varjosta aurinkopaneeleita ja näin aurinkosähköjärjestelmän tuotto ei vähene. Asennus tehdään tällöin samalla tavoin kuin muissakin salamasuojauskohteissa.
- Miten voidaan noudattaa salamasuojauksen erotusvälejä aurikosähköjärjestelmän asennuksessa?
Salamasuojauksen erotusvälit määritetään SFS-EN 62305 mukaisesti. Jos näitä välejä ei voi noudattaa tavallisella salamasuojauksella, erotusväliä voi lyhentää 90 cm asti käyttämällä erilaisia OBOn isCon-johtimia. Lisätietoa isCon-johtimista löydät tästä.

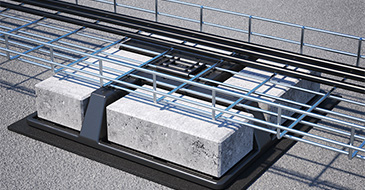

- Millaisia mahdollisuuksia on käytettävissä vedonpoistoon aurinkosähköjärjestelmän pystysuuntaisessa kaapeliasennuksessa?
Pystysuoran asennuksen varmistamiseen on monia erilaisia mahdollisuuksia. Aina pätee kuitenkin, että kaapelit tai johdot on kiinnitettävä sopivilla tarvikkeilla ja väleillä, mikäli asennustapa ei ole kokonaan tuettu.
Tikashyllyt ovat optimaalinen ratkaisu pystysuuntaisissa asennuksissa. Toinen mahdollisuus on asennus suoraan seinään. Asennuskiskot kiinnitetään tällöin kaarikiinnikkeillä tai yksittäiskiinnikkeillä suoraan seinään tai teräsrakenteeseen.

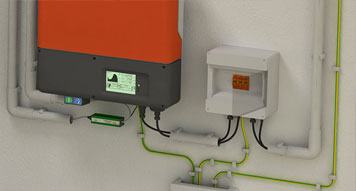

- Miten aurinkosähköjärjestelmän invertteri suojataan optimaalisesti?
Jotta aurinkosähkölaitteiston invertteri voidaan suojata optimaalisesti, on myös DC-puolelle aina asennettava ylijännitesuoja. Saksassa AC-puolelle olisi asennettava vähintään yksi ylijännitesuoja sähkölaitteiston syöttöpisteeseen. Jos invertteri on yli 10 m etäisyydellä syöttöpisteestä, ylijännitesuoja on asennettava AC-puolelle suoraan invertterin eteen.
Sähköasennuskohde, joka on suojattu ulkoisella salamasuojauksella, on AC-puolella aina käytettävä ylijännitesuojaa tyyppi 1(+2). DC-puolelle tarvitaan tyypin 1(+2) ylijännitesuoja, jos aurinkosähköjärjestelmä on suojattu ulkoisella salamasuojauksella. Kaikissa muissa tapauksissa tyypin 2 ylijännitesuojat ovat riittäviä.
- Miten asennetaan aurinkosähköjärjestelmän kaapelit poistumis- ja pelastusteille?
Tarkista paikalliset määräykset kuinka aurinkosähköjärjestelmän DC-johdot tulee suojata poistumis- ja pelastusteillä. Tarkista rakennusmääräykset.

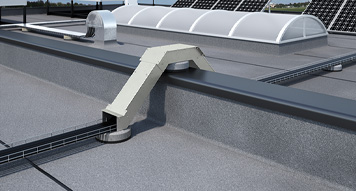

Palosuojakanava PYROLINE® Sun PV soveltuu erinomaisesti aurinkosähköjärjestelmien tasavirtakaapelien palonkestävään asennukseen. Tämä kanava on asennuskanavana DIN 4102 osan 11 poistumis- ja pelastusteitä koskevien vaatimusten mukainen. Tarkista paikalliset vaatimukset. Palosuojakanava on valmistettu veden- ja pakkasenkestävistä lasikuitukevytbetonilevyistä (ei palava, rakennusmateriaaliluokka A1), sen vuoksi se voidaan asentaa myös rakennuksen ulkopuolelle.
Tuki

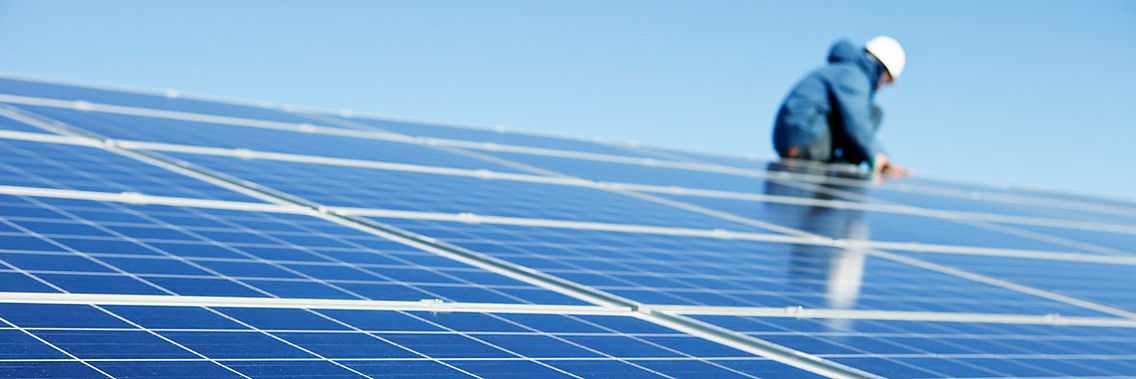

Vaatimukset
Vastuun kantaminen, laitteiston suojaaminen.
Aurinkosähköjärjestelmän salamasuojausjärjestelmän asennuksessa on otettava huomioon ja noudatettava lukuisia standardeja ja määräyksiä. Laitteiston asentaja vastaa aurinkosähkölaitteiston asennuksen asianmukaisuudesta yli 30 vuoden ajan. Tämän lisäksi vakuutusyhtiöllä on omat vaatimuksensa.
Aurinkosähköjärjestelmien asennukseen erikoistunut liike on lakisääteisesti velvollinen luovuttamaan laitteiston virheettömässä kunnossa.
Omistajan vastuu
Koska lähes kaikkien aurinkosähköjärjestelmien tuotosta syötetään sähköä sähkönsiirtoverkkoihin, niiden on täytettävä myös kaupallisen käytön edellytykset. Sen vuoksi järjestelmän omistaja vastaa esim. Saksassa turvallisuusohjeen BGV A3 mukaisesti siitä, että järjestelmää huolletaan, tarkastetaan ja ylläpidetään asianmukaisesti.
Saksassa sähköalan ammattilaisen on suoritettava sähkölaitteisto-osan määräaikaistarkastukset.
Asiaanliittyvät standardit
Pienjännitejärjestelmien asennukset
> IEC 60364-1
> IEC 60364-5-53
> IEC 60364-4-41
> IEC 60364-4-44
> EN 60664-1 (IEC 60664-1)
Käyttöönottotarkastus ja dokumentointi
> IEC 60364-6
> EN 50110-1
Vaatimukset aurinkosähköjärjestelmien tehonsyöttöjärjestelmille
> IEC 60364-7-712
> EN 62446 (IEC 62446)
> IEC 61643-12
> IEC 61643-32
>
Salamasuojaus- ja maadoitusjärjestelmät
> EN 62305-1 -4 (IEC 62305-1 -4)
> Lisävaatimuksia
>
> IEC 60364-5-54
Aurinkosähköjärjestelmien paloturvallisuus
> Tarkista viranomaisohjeet
Rakennusmääräykset
> EN 13501-1/-2, DIN 4102-1/-2 Rakennusmateriaaleja ja rakennustuotteita koskevat palomääräykset
> Rakennustuotteiden käytössä on otettava huomioon kansalliset tai alueelliset rakennusmääräykset. Lisätietoja saa paikallisilta paloviranomaisilta.
Tämän luettelon ei ole tarkoitus olla täydellinen! Aina on noudatettava myös paikallisia ja lakisääteisiä määräyksiä.
Jos olet epävarma, mitä toimenpiteitä aurinkosähköjärjestelmän suojaamiseen tarvitaan? Voit hyödyntää tätä kuvausta, jossa sopivat suojaustoimenpiteet esitetään vaihe vaiheelta.
