Yhdistetty lämmitys- ja sähköasennuskanava RAUDUO
Kaksi yhdessä: Vaaraton saneerausratkaisu
Yhdistetty sähkö- ja lämmitysasennuskanava RAUDUO on saneerausratkaisu vaarattomaan ja standardinmukaiseen sähkö- ja lämmitysjohtojen asennukseen yhteisessä asennuskanavassa. Lämpöpuskuri varmistaa toimivan ja testatun lämpöeristyksen. RAUDUO-sähkö- ja lämmitysasennuskanava on saatavana väreissä: RAL 9001 kermanvalkoinen ja RAL 9010 puhtaanvalkoinen.
Jalkalistakanava testattua laatua
RAUDUO-kanavan lämpöominaisuudet on testattu VDE-testin (DIN VDE 0298 osa 4) mukaisesti. VDE-testiraportti osoittaa, että lämmitysputkien korkeissakin tulovirtauksen lämpötiloissa sähkökaapelien ja johtojen lämpötilat jäävät asennusalueilla alle 30 °C lämpötilojen ja sen vuoksi normaalilla virran kuormituksella ei esiinny mitään ongelmia. Myös lämmön lisääntyminen listapistorasian liittimissä on testattu DIN VDE 0260, 4.4.1 mukaisesti ja osoittautunut ei-kriittiseksi. VDE-raportin mukaisesti johdotusjärjestelmän muuttaminen ei ole tarpeellista. Asennetaan tavalliset NYM-kaapelit, joten ei tarvita mitään erikoisratkaisuja tai erikoistarvikkeita ja -materiaaleja.
Lisäksi yhdistetty sähkö- ja lämmitysasennuskanava on testattu VDE DIN EN 50085-1 ja VDE DIN EN 50085-2-1 mukaisesti.

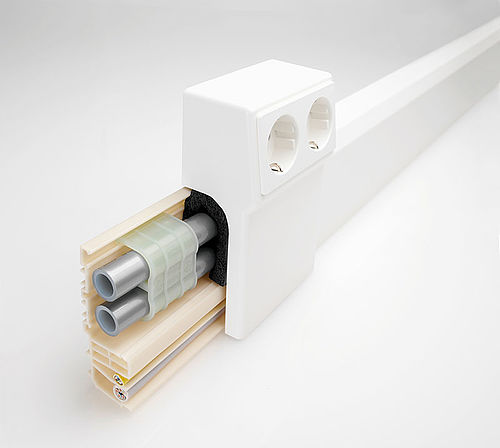

Lämmitysputkien ja sähkökaapelien asennus yhdessä asennuskanavassa

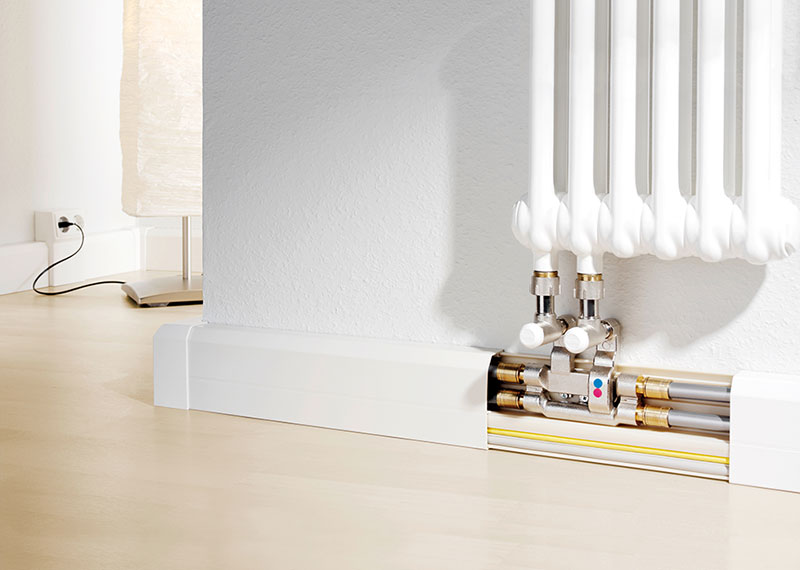

Älykkään yhdistelmäratkaisun ansiosta voidaan lämmitysputket ja sähkökaapelit asentaa yksinkertaisesti yhteen yhteiseen jalkalistakanavaan. Jalkalistakanavan pohjarei'tys pitkittäisrei'illä helpottaa vielä asennusta.

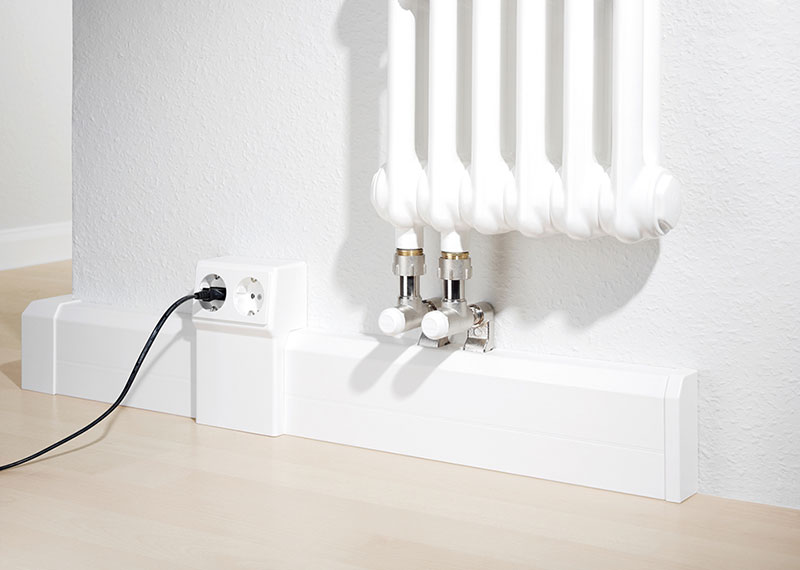

Listapistorasiat voidaan asentaa mihin tahansa kanavan kohtaan.

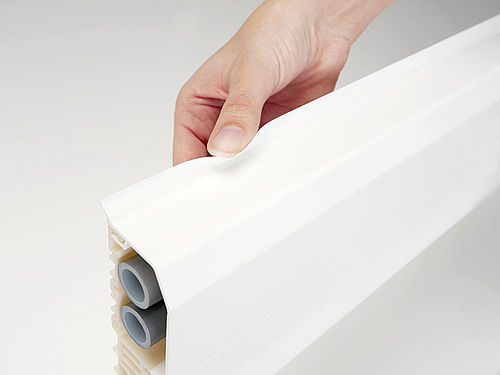

Kanavan kansi on varustettu tiivistyshuulella.
RAUDUO-järjestelmän kanavien kannet ovat saatavilla valinnaisesti 6 mm levyisellä tiivistyshuulella ja kapenevalla huulen päällä. Se mahdollistaa mittatarkan sovituksen seinä- ja lattialiitoksessa. Lisäksi tiivistyshuuli tarjoaa seuraavat edut:
- Tiivistyshuulessa on madallettu kulma ja se on valmistettu erittäin joustavasta materiaalista. Siten se mahdollistaa optimaalisen sovituksen ja aukottoman tiivistyksen.
- Syvyys voidaan kompensoida 5 mm:iin asti.
- Lian tunkeutuminen asennuskanavaan on estetty.
Mitä on otettava huomioon RAUDUO-kanavan asennuksessa?
RAUDUO-järjestelmään kuuluvat seuraavat osat
- Kanavan kansi sekä kanava
- Sisäkulma
- Ulkokulma
- Kannen jatkokappale
- Kojerasia integroidulla 2-osaisella pistorasialla
- Kojerasia ja kansi DIN 4907 mukaisten keskiölevykojeiden asennukseen kiinnikkeillä
Tästä löydät muutamia vihjeitä ja ohjeita yhdistetyn sähkö- ja lämmitysasennuskanavan RAUDUO asennukseen:
RAUDUO-järjestelmän lämmitysputket soveltuvat 20 mm ulkohalkaisijalle ja ne kiinnitetään lämmitysputkien kiinnikkeillä, jotka lukkiutuvat kanavaan.
Kanavat pitää leikata viisteellä, jotta voidaan estää lämmön siirtyminen lämmitysputkitilasta sähköasennustilaan. Jos asennus joudutaan tekemään vaikeissa olosuhteissa kuten esimerkiksi epätasaisiin seiniin, näiden osien välillä mahdollisesti syntyvä väli on suljettava silikonilla.
Päätykappaleiden VDE-mukainen asennus edellyttää, että ne liimataan.
Mille lämmityksen lämpötiloille RAUDUO-järjestelmä on mitoitettu?
RAUDUO-järjestelmä on VDE-testiraportin mukaan mitoitettu 70 °C tulovirtauslämpötilalle tai 55 °C paluuvirtauslämpötilalle. Jos tulovirtauslämpötila on maks. 90 °C tai paluuvirtauslämpötila maks. 70 °C on VDE-testiraportin mukaan kojerasian eristys korvattava eristysvaahdolla 90 °C tuotenro 6132175.
Lisätietoja
Muita OBO-tuotteita alueelta Kiinteistötekniset ratkaisut ja johtokanavat kuten esimerkiksi Jalkalistakanava SL löydät täältä OBOn kotisivulta.
Lisätietoa RAUDUO-järjestelmästä löytyy myös esitteestämme: LATAUS.
