OBO-tuotteet varmistavat sertifioidun palosuojauksen
Jokaisella valtiolla on omat rakennusjärjestyksensä vastaavilla palosuojausta koskevilla määräyksillä. Nämä tekniset rakennusmääräykset löytyvät kyseisten valtioiden hallinnollisista määräyksistä.
Rakennusjärjestyksissä määritetään, että palonkestävien rakennustuotteiden ja rakenteiden pitää olla käyttötarkoituksiin soveltuvia. Niin sanotut "käytettävyystodistukset" määrittävät soveltuvuuden ja käytettävyyden suoritettujen palotestien ja niiden mukaisten järjestelmien luokitusten ja annettujen sertifikaattien perusteella.
Testaus- ja luokitusstandardit

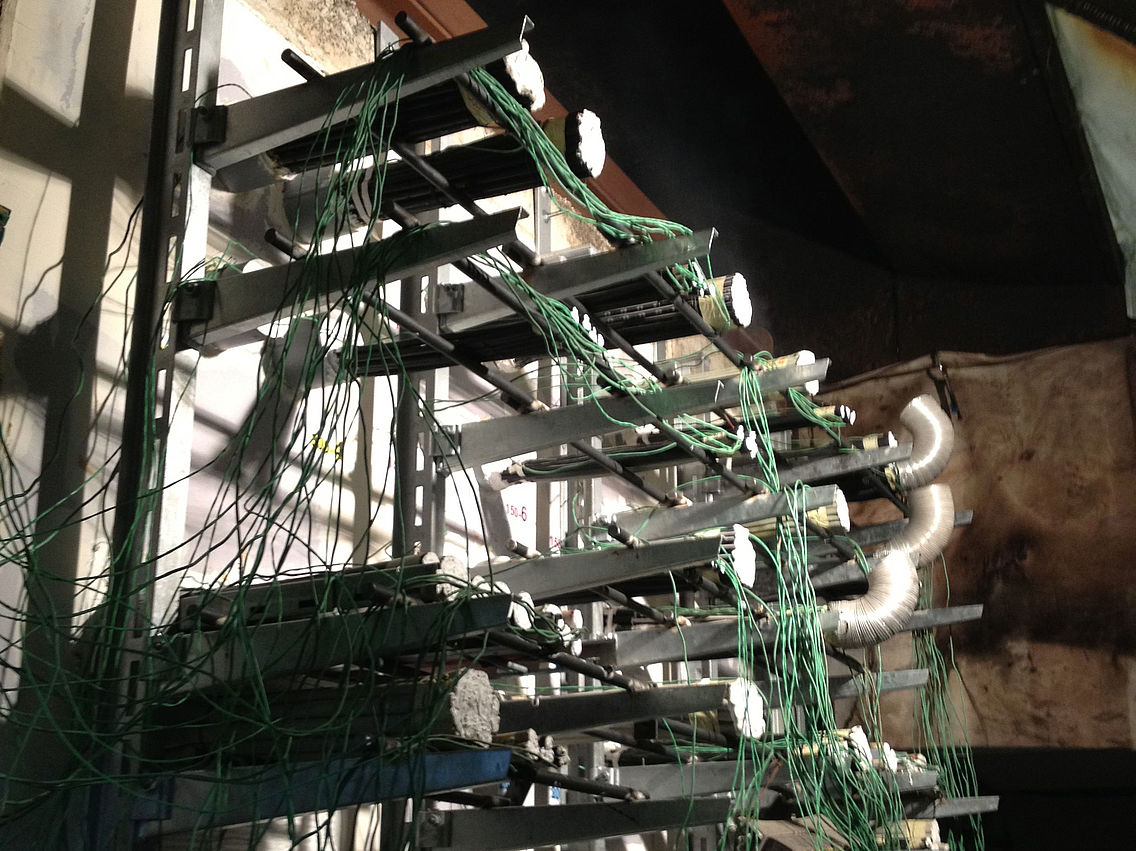

Palokatkotuotteet testataan ja hyväksytään saksalaisen normin DIN 4102 osan 9 mukaisesti palonkestävyysluokilla "S30" - "S90". Käytettävyystodistukset ovat "saksalaisen rakennustekniikan laitoksen hyväksyntöjä" (abZ) tai liittovaltioiden uusimpien rakennusjärjestysten mukaisesti niin sanottuja "yleisiä tyyppihyväksyntöjä" (aBG).

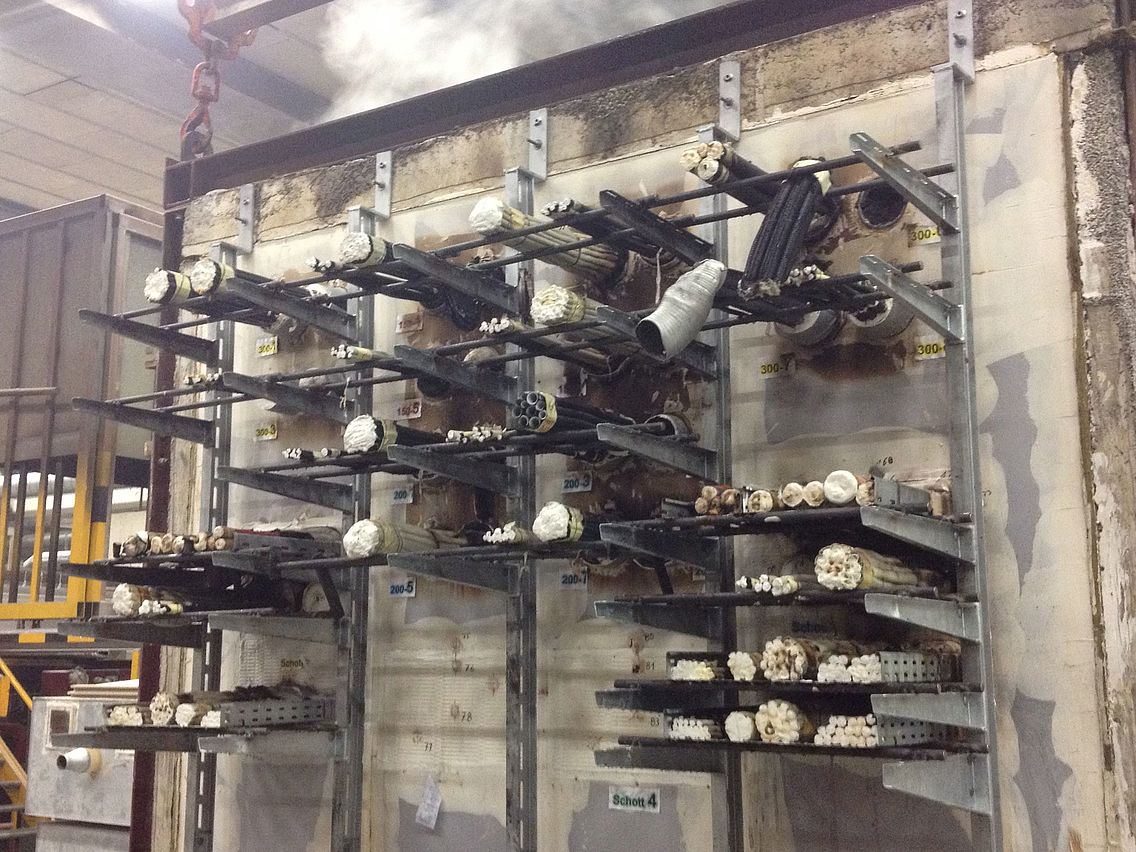

Kun saksalaisessa testausstandardissa kuvataan testin lisäksi myös luokitus, eurooppalaisissa standardeissa näitä perusteita tarkastellaan erikseen: EN 1366 osan 3 mukaisesti rakennetaan testauslaitteisto ja testit suoritetaan EN 1363 osan 1 perusteella.
Testaustulokset luokitellaan tässä yhteydessä EN 13501 osa 2 mukaisesti. Sitä varten selvitetyt paloluokat jaotellaan tiiviyden ("E) ja eristävyyden ("I") mukaisesti. Sen perusteella saadaan erilaisia palonkestävyysluokkia, kuten esimerkiksi "EI90". Tässä "90" merkitsee palonkestävyysaikaa minuutteina (kuten myös saksalaisessa lyhenteessä)
Eurooppalainen käytettävyystodistus on sitä vastoin rakennustuotteen "Eurooppalainen tekninen arviointi". Se merkitsee, että asianomainen rakennustuote yhdistetään palosuojausjärjestelmän muiden osien kanssa yhdeksi rakenteeksi. Saksassa vaaditaan tässä tapauksessa lisäksi saksalaisen rakennusoikeuden mukaisesti yleinen tyyppihyväksyntä.
Kaikilla OBO Bettermannin palokatkotuotteilla on tämä rakennusoikeuden mukaisesti vaaditut käytettävyystodistukset ja ne on siten hyväksytty käytettäviksi rakennuskohteissa koko Saksan alueella.
Palosuojakanavat ja johtojärjestelmät palonkestävinä sähköasennuksina tulipalotilanteessa
ovat kaikissa rakennuksissa, joissa oleskelee paljon ihmisiä, lakisääteisesti pakollisia. Näihin kuuluvat esimerkiksi sairaalat, hotellit, metro tai tunnelit.

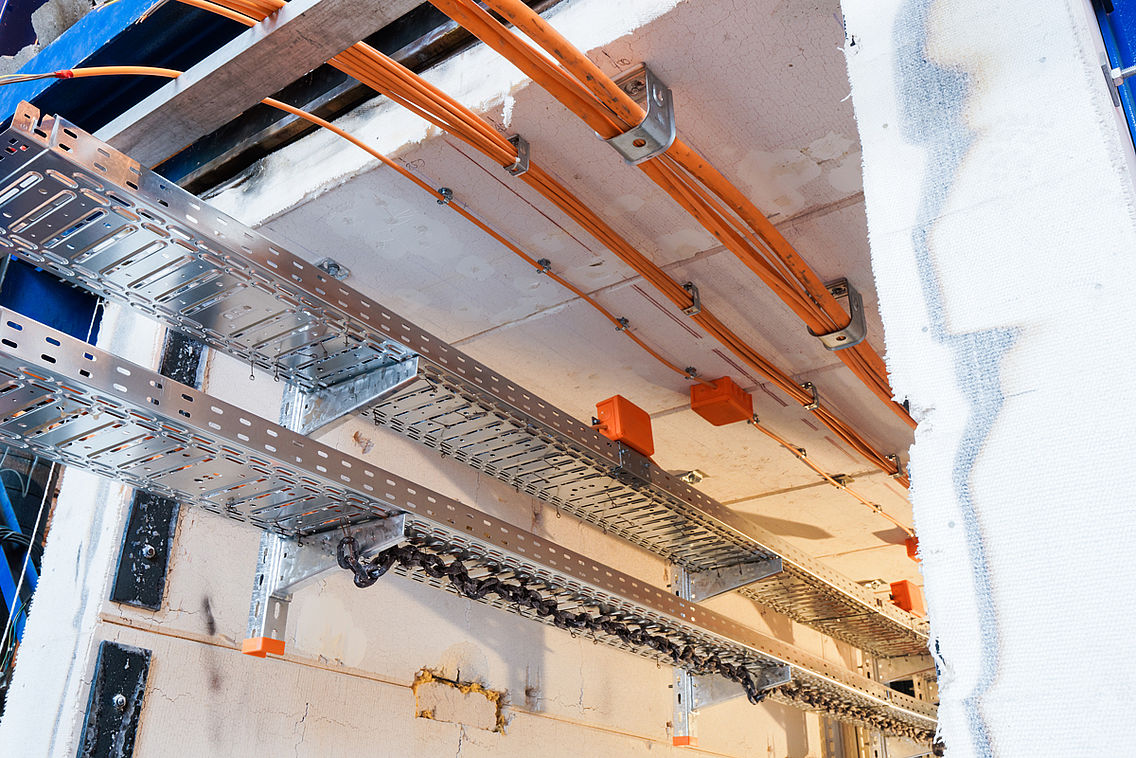

Niissä on huolehdittava siitä, että turvallisuudelle tärkeiden sähkölaitteiden keskeytyksetön virransaanti on varmistettu myös palotilanteessa. Niihin tehtävät asennukset, palosuojakanavat tai palonkestävät johtojärjestelmät testataan ja arvioidaan DIN 4102 osan 12 mukaisesti. Palotestauksen aikana ei saa ilmetä oikosulkuja eikä johtimien vioittumisia.
Palosuojakanavat suojaavat niiden sisälle asennettuja johtoja tulelta ja varmistavat niiden toiminnan. Palonkestävät erikoiskaapelit ja johdot asennetaan palonkestävillä johto- ja kiinnitysjärjestelmillä teräksestä (esim. kaapeli- ja putkikiinnikkeillä). Ne varmistavat käytettyjen eristeaineiden kemiallisen reaktion avulla sähkönsyötön turvajärjestelmille tulipalon aikana.
Luokitus on DIN mukaan "E30", "E60" ja "E90". Numeron edessä oleva "E"-kirjain merkitsee sähköä, numero ilmoittaa, kuinka kauan järjestelmä pysyy toimintakuntoisena tulipalon aikana. Järjestelmien Saksan rakennuslain mukaiset käytettävyystodistukset ovatsaksalaisen rakennustekniikan laitoksen testaustodistuksia (abP).
Vastaavaa eurooppalaista testausstandardia tämän tyyppisille kaapelien ja johtojen asennus- ja kiinnitysjärjestelmille ei vielä ole. Luokitukselle on jo kuitenkin EN 13501 mukaan määritetty lyhenne. Se on "P" (Power). Palonkestävyyden ilmoittava, DIN-standardin mukainen "E"-kirjain sekoitetaan usein helposti eurooppalaiseen palokatkon "E"-merkintään. Tässä yhteydessä on oltava erityisen tarkkana! Saksalainen normi on hyväksytty monissa Euroopan maissa perustaksi.
Kanavat hätäpoistumis- ja pelastusteillä

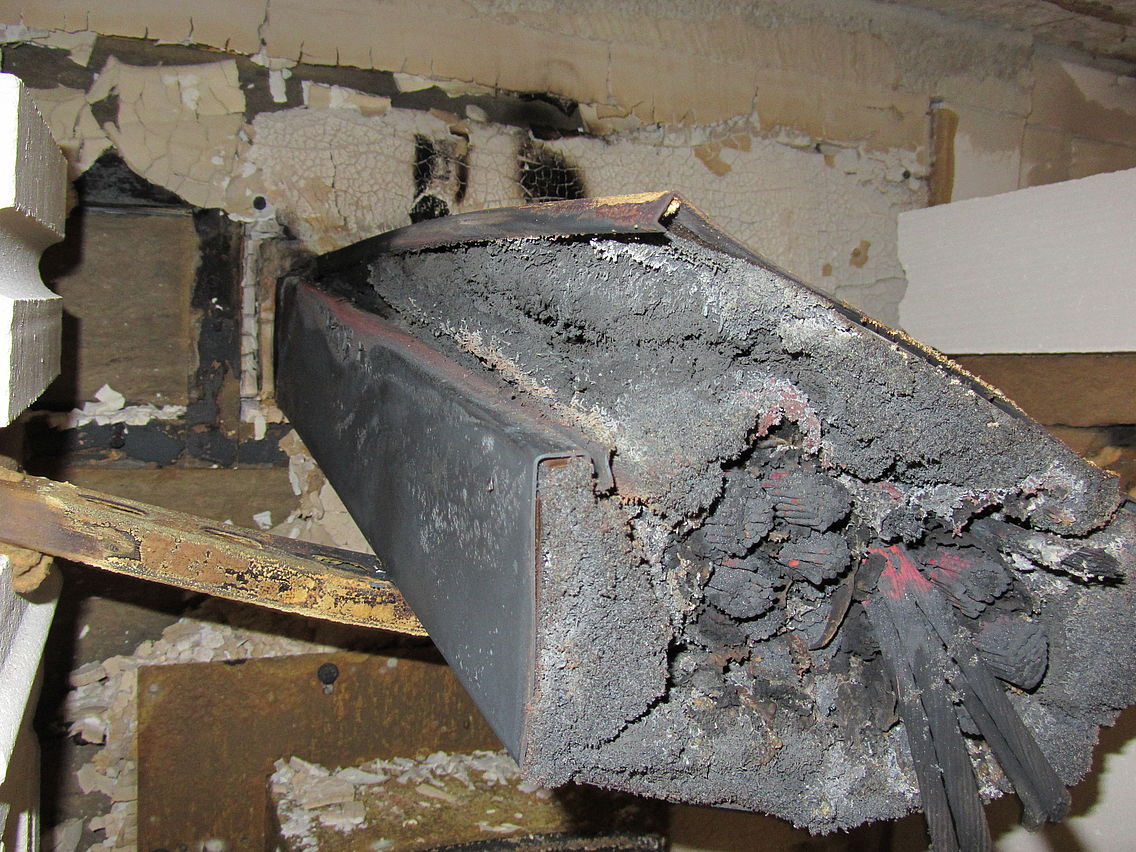

Palosuojakanavat suojaavat hätäpoistumis- ja pelastusteitä kaapelipalon vaikutuksilta. Ne "koteloivat" sähköjohtojen palavien osien palokuorman ja huolehtivat siitä, että kaapelipalon sattuessa tuli ja savu eivät pääse leviämään hätäpoistumisteille.

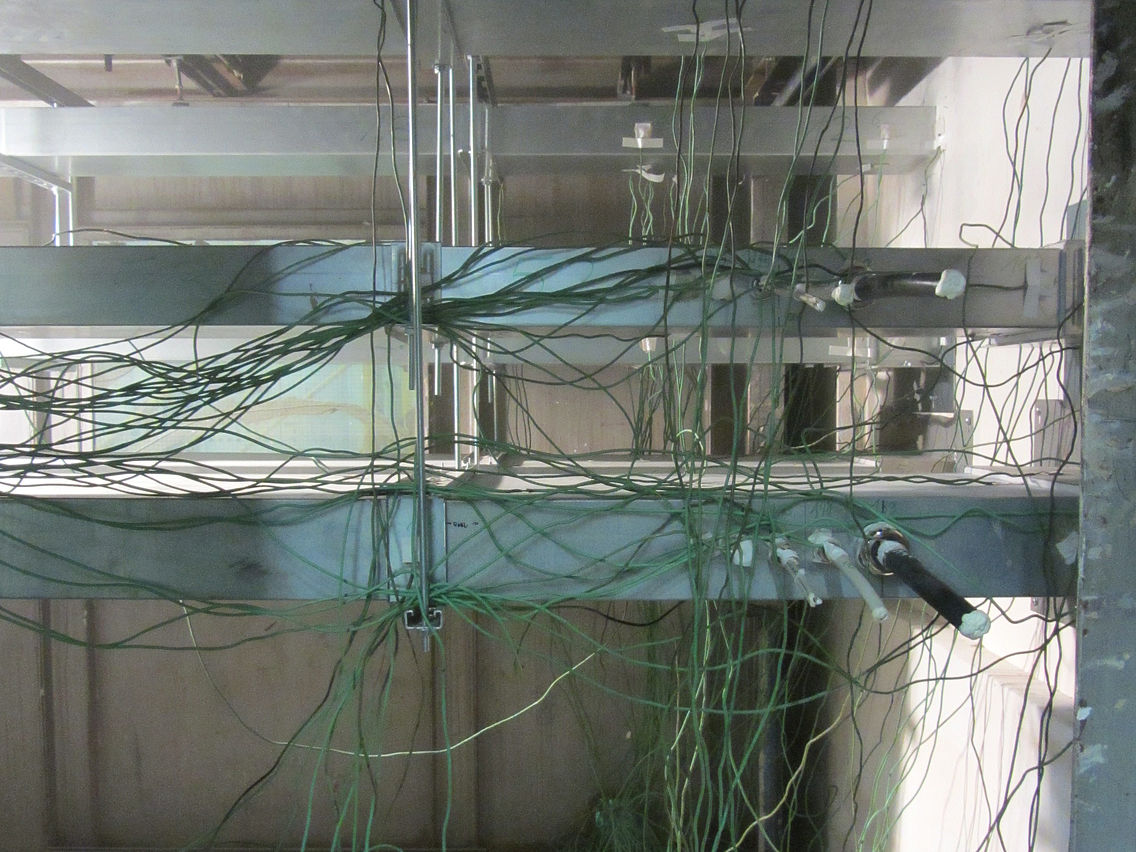

Siten vaarassa olevien ihmisten hätäpoistumis-ja pelastustiet ovat palon sattuessa käyttökunnossa. Saksalainen testausnormi on DIN 4102 osa 11 luokituksella "I30" - "I120".
Käytettävyystodistus voi olla rakennustekniikan laitoksen testaustodistus. Se annetaan levyistä valmistettujen, muotonsa säilyttävien palosuojakanavien rakenteille. Todistus voidaan antaa myös saksalaisen rakennustekniikan laitoksen hyväksynnän perusteella, kun palaosuojakanavan toiminta perustuu reaktiivisiin rakennusmateriaaleihin.
Eurooppalaisesti vertailukelpoisia ovat kanavat, jotka testataan EN 1366 osan 5 mukaisesti. Näiden kanavien kuten myös palokatkojen luokitukset ovat EN 13501 osan 2 mukaisesti "EI30" - "EI120". Rakennuslain mukainen käytettävyystodistus on taas "Eurooppalainen tekninen arviointi".
Palosuojaus vain OBO Bettermannin käytettävyystodistuksella
varmistaa, että tarjotuilla palonkestävillä johtojärjestelmillä on pätevät, uusimpien standardien mukaiset luokitukset sekä rakennuslain mukaisesti hyväksytyt käytettävyystodistukset. Monet järjestelmät ovat sertifioitu sekä Saksassa että eurooppalaisissa testauslaitoksissa ja tuotteiden käytettävyys ja soveltuvuus on todistettu.
Näin ollen suunnittelijoiden tai asentajien ei tarvitse ottaa mitään riskejä. Sillä rakennettujen ja asennettujen järjestelmien hyväksyntä on taattu myönnettyjen sertifikaattien ansiosta. Se edellyttää kuitenkin asian- ja hyväksynnän mukaista asennusta.
Jos asennuksessa on poikettava käytettävyystodistuksen tiedoista, asiantuntijamme auttavat ja neuvovat yksilöllisten asennustilanteiden erikoisratkaisuissa. Siten OBO varmistaa aina testatun ja hyväksynnän mukaisen asennuksen!
