Palonkestävät asennusjärjestelmät keskikannakkeella ovat testattuja ja hyväksyttyjä.
Palotilanteessa liekkien ja kuumuuden vuoksi kaapelit ja johdot altistuvat äärimmäiselle kuormitukselle.
Niiden on kuitenkin kyettävä kestämään määritetyn ajan jopa 1000 asteen lämpötilaa ilman että kuparijohtimissa syntyy oikosulkuja.
Palonkestävän johtojärjestelmän voi tässä yhteydessä käsittää eräänlaiseksi kaapelien ja johtojen tukikorsetiksi.
Sillä on palonkestävyyden varmistamisessa erityismerkitys. OBO Bettermannilla on tarjolla kattava valikoima palonkestäviä johto- ja asennusjärjestelmiä ja valikoimaa laajennetaan jatkuvasti.
Palonkestäväksi lisäasennusjärjestelmäksi on hyväksytty levyhyllyjen RKSM 6 ja lankahyllytyypin GRM 55 200 keskikannakkeet. Vastaavat testaustodistukset ovat olemassa.
Asennusjärjestelmä keskikannakkeella: levyhyllyt RKSM 6...
Levyhylly RKS-Magic on testattu palonkestävänä johtojärjestelmänä DIN 4102 osan 12 mukaisesti ja hyväksytty paloluokkiin E30 - E90.
Johtojärjestelmä kevyenä asennusjärjestelmänä koostuu keskikannakkeesta ja keskelle sijoitetusta kierretangosta kiinnitysosana, ja se on vaivaton ja helppo asentaa vain muutamilla rakenneosilla. Ruuvittomilla pikajatkoilla RKS-Magic levyhyllyt voidaan yhdistää toisiinsa ilman työkaluja erittäin nopeasti ja taloudellisesti.
Palonkestävässä asennuksessa tarvitsee levyhyllyjen toisiinsa painamisen jälkeen taivuttaa vain pohjassa olevat lukituskielekkeet. Materiaalin kaksinkertainen vahvuus liitosalueella ja pohjassa olevat urat parantavat merkittävästi levyhyllyn kuormitettavuutta. Muoto-osien asennus johtotiehen on sallittu.

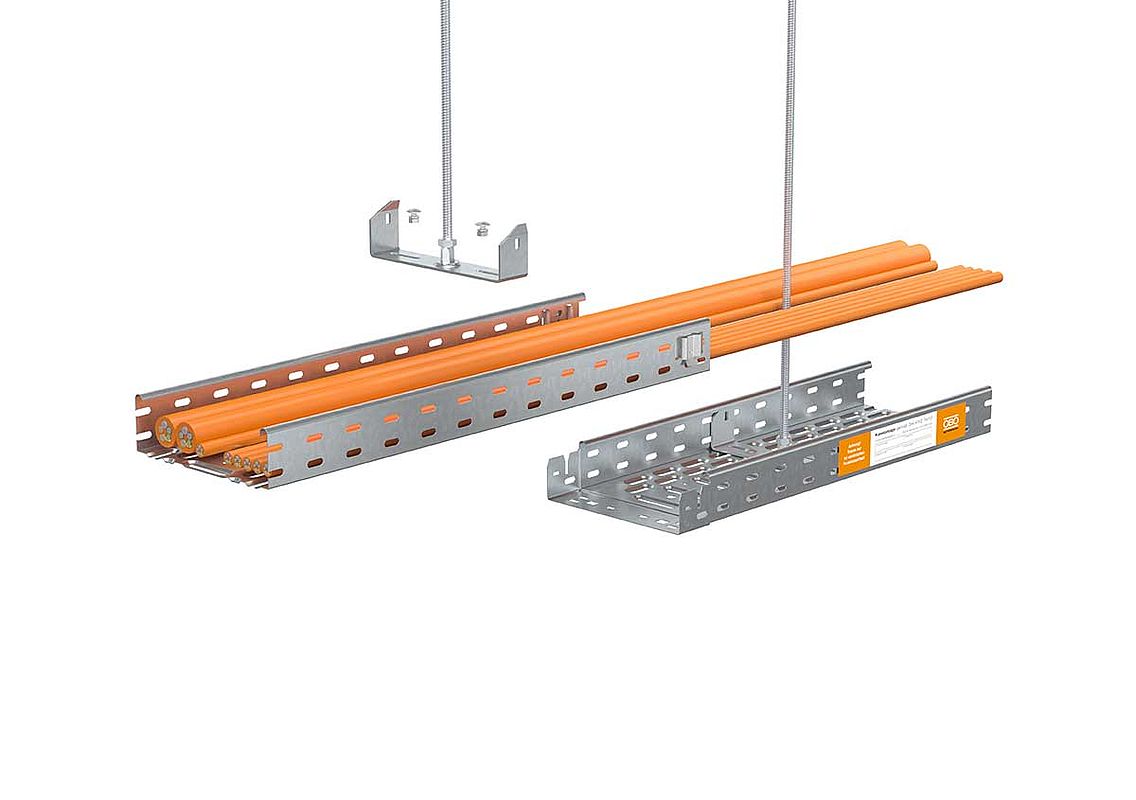

RKS Magic levyhyllyjen asennusperiaate
Ensimmäisessä asennusvaiheessa kiinnitetään keskikannake. Kun kierretanko on kierretty keskikannakkeeseen, varmistus tehdään kuusiomutterilla.
Kun keskikannake on ruuvattu kiinni levyhyllyn pohjaan, pitkittäisliitos tehdään painamalla levyhyllyt toisiinsa.
Lopuksi pitää vain taivuttaa pohjassa olevat lukituskielekkeet. Tuloksena syntyy ruuviton liitos.
Muoto-osat voidaan asentaa nopeasti ja helposti ruuvittomalla Magic-liitoksella.
Tiesitkö jo, että muita järjestelmiä löydät online-luettelon levyhyllyjen tuoteosiosta.
Asennusjärjestelmä keskikannakkeella: Lankahylly GRM 55 200
Myös lankahylly GR-Magic on testattu palonkestävänä johtojärjestelmänä DIN 4102 osan 12 mukaisesti ja hyväksytty paloluokkiin E30 - E90.
Keskikannakkeen lisäksi kevyt asennusjärjestelmä koostuu keskelle sijoitetusta kierretangosta kiinnitysosana.
Ruuvittomilla pikajatkoilla RKS-Magic lankahyllyt voidaan yhdistää toisiinsa ja asentaa ilman työkaluja erittäin nopeasti ja taloudellisesti.

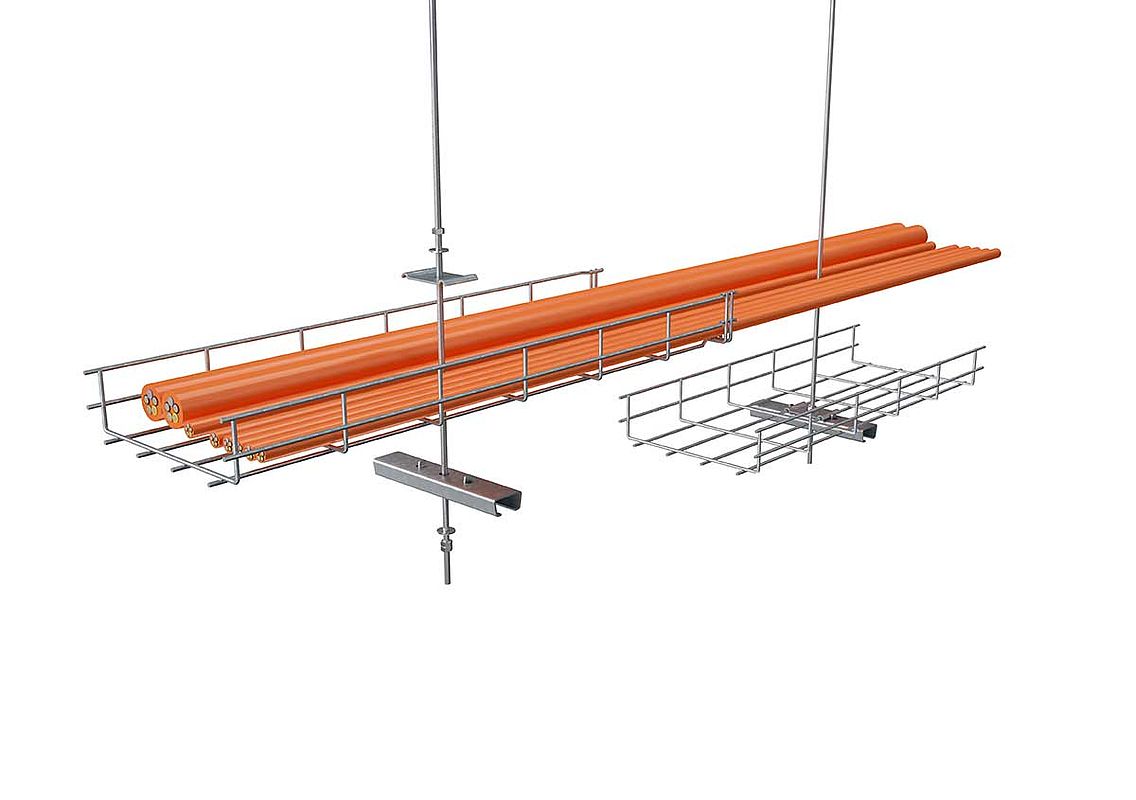

Lankahyllyjen GRM 55 200 asennusperiaate:
Keskikannake kiinnitetään yhdessä kierretangon asennuksen kanssa. Sitä varten kiinnityskisko sijoitetaan lankahyllyn alle ja kiinnityskappale asennetaan suoraan sen yläpuolelle hyllyyn.
Sen jälkeen suoritetaan varsinainen kiinnitys ruuvaamalla kierretanko kiinni molempiin osiin.
Yksittäiset lankahyllyt painetaan vain toisiaan vasten ja ne muodostavat ilman ruuvauksia ja jatkokappaleita mekaanisesti pitävän liitoksen.
Muoto-osat voidaan lisäksi asentaa nopeasti ja helposti jatkokappaleella.
