Ylijännitesuojaus teollisuuden räjähdysvaarallisissa tiloissa
Kun räjähdysvaara on suuri,
salamoilla ja ylijännitteillä voi olla räjähdysvaarallisissa tiloissa tuhoisia vaikutuksia, jos ei ole asennettu riittävää tai asianmukaista salama- ja ylijännitesuojausta. Räjähdysvaara koskee kaikkia yrityksiä, jotka valmistavat, käsittelevät tai varastoivat palavia aineita. Asianmukaisen salama- ja ylijännitesuojauksen, jonka muun muassa IEC 62305-3 standardi vaatii räjähdysvaarallisiin tiloihin, voi toteuttaa OBO Bettermannin testatuilla ja hyväksytyillä tuotteilla. Erikoistuotteita näihin asennuksiin ovat , Ex-erotuskipinäväli EX ISG H ja ylijännitesuojat tietoverkoille sekä mittaus-, ohjaus- ja säätötekniikalle. Ulkopuolisessa salamasuojauksessa käytetään suurjännitettä kestävää, eristettyä isCon®-johdinta
Räjähdysvaarallisia tiloja (Ex-tiloja) ovat kaikki tilat ja alueet, joihin voi kertyä vaarallisia määriä kaasuja, höyryjä, huuruja tai pölyjä, jotka voivat muodostaa ilman kanssa räjähdyskelpoisen seoksen.

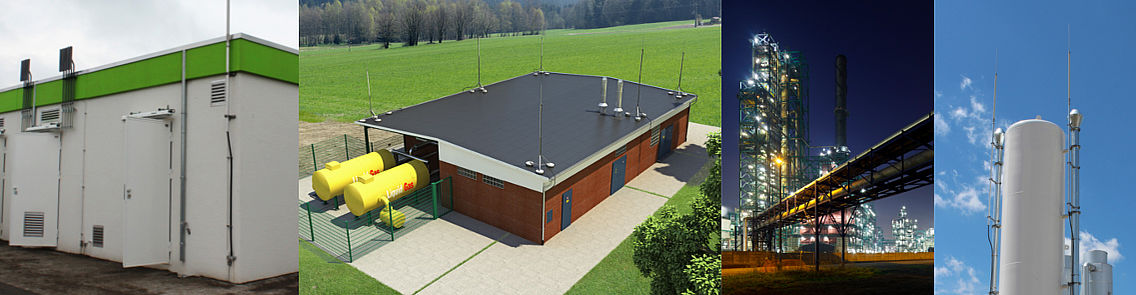

Tällaisia tiloja on mm. seuraavissa laitoksissa:
- kaasunpaineen säätö- ja mittauslaitokset
- venttiiliasemat
- säiliövarastot
- jalostamot
- kemian- ja lääketeollisuuden tuotantolaitokset.
Salama- ja ylijännitesuojaus merkitsee aina myös ennalta ehkäisevää palosuojausta.
Palavan aineen ja hapen lisäksi räjähdyksen syntymiseen tarvitaan myös syttymislähde. OBOn salama- ja ylijännitesuojaustoimenpiteet estävät syttymislähteiden (esimerkiksi sähkömagneettiset aallot tai salamaniskut) syntymisen heti alkuunsa tai ne siepataan ja johdetaan hallitusti pois.

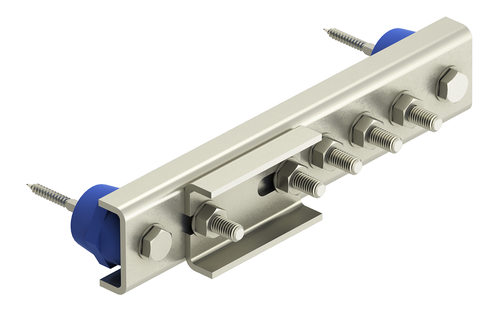

Potentiaalintasauskisko EX PAS
Salamasuojausjärjestelmien liitännät ja kiinnitykset pitää tehdä räjähdysvaarallisissa tiloissa siten, että salamavirran läpäisyn yhteydessä ei voi syntyä sytyttäviä kipinöitä. Potentiaalintasauskisko tyyppi EX PAS (potentiaalintasauskisko räjähdysvaarallisiin tiloihin) voidaan asentaa salamasuojauksen potentiaalintasaukseen SFS-EN 62305-3 standardin mukaisesti ja sitä voidaan käyttää suoja- ja käyttöpotentiaalintasaukseen standardin DIN VDE 0100 osan 410/540 mukaisesti.
Räjähdysvaarallisten tilojen potentiaalintasauskiskolla EX PAS on seuraavat ominaisuudet:
- soveltuu kaikille räjähdysryhmille ja käytettäväksi Ex-alueilla 1/21 tai 2/22
- korkein testausluokka SFS-EN 62561-1:2017 mukaan suurille kuormituksille (sisä- ja ulkokäyttöön)
- korroosionkestävää materiaalia (ruostumatonta terästä)
Erotuskipinäväli EX ISG H
Jotta Ex-tiloissa voidaan estää kipinäpurkaukset eristekappaleissa, vaaditaan Ex-sertifioitujen erotuskipinävälilaitteiden käyttöä. ATEX-/IECEx-sertifioitu OBO erotuskipinäväli EX ISG H eristää laitteisto-osat korroosiovirroilta ja täyttää salamavirtojen johtamisen vaatimukset räjähdysvaarallisissa tiloissa IEC 62561-3 standardin vaatimusten mukaisesti.
Erotuskipinävälin E ISG H tuoteominaisuudet:
- kemikaalinkestävä
- öljyjen ja äärimmäisten lämpötilanvaihteluiden kestävä
- UV-kestävä, säänkestävä
- painetiivis "d" Ex-tiloihin: kaasu- ja pölytiivis
- suolavedenkestävä
- korkein testausluokka H IEC 62561-3 mukaisesti

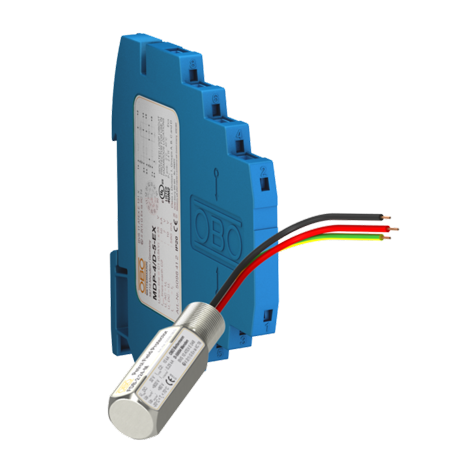

Tietoverkkojen ja mittaus-, ohjaus- ja säätötekniikan ylijännitesuojat
Myös ilman suoraa salamaniskua voivat indusoidut jännitteet aiheuttaa vaurioita sähkölaitteissa, järjestelmissä ja mittaus-, ohjaus- ja säätötekniikan (MSR) komponenteissa ja aiheuttaa pahimmassa tapauksessa räjähdyksen. OBOn tyypin MDP ylijännitesuojat ovat riippumattoman laitoksen testaamia ja hyväksymiä luonnostaan vaarattomiksi sähkölaitteiksi (ia). Tehokkaalla 10 kA enimmäispurkauskyvyllään ne suojaavat optimaalisesti mittaus-, ohjaus- ja säätöpiirejä.
Ulkopuolinen salamasuojaus suurjännitettä kestävillä eristetyillä johtimilla
Myös ATEX-testattu OBO isCon®-johdin ulkopuolisessa salamasuojauksessa estää suoran iskun johtimen ja suojattavan kohteen välillä. Kaapeliliittimen takana olevan ensimmäisen potentiaalintasausliittimen jälkeen isCon®-johdin korvaa 0,9 metrin erotusvälin (s) ilmassa SFS-EN 62305-3 mukaisesti. Sen vuoksi se voidaan asentaa metallisten rakenteiden ja sähkölaitteiden välittömään läheisyyteen. Johdinta on saatavana viitenä erilaisena mallina siten, että kaikkiin käyttötarkoituksiin löytyy sopiva johdin.
Lisätietoa salama- ja ylijännitesuojauksesta löydät ohjeestamme "". Salamasuojausta koskevan yksityiskohtaisen selvityksen saat "", jonka voi tilata puhelimitse numerolla 0207 417 500 tai ladata digitaalisesti.
